FY2000LY型微機防誤閉鎖系統在巖灘電廠的應用
謝欣桂琳
摘要：對于FY2000LY型微機防誤閉鎖系統巖灘電廠的實際應用情況，全面了解掌握了微機防誤閉鎖系統，在應用過程中注意其具體操作程序和方法，才能夠在實際操作中達到防止電氣誤操作的目的。
關鍵詞：微機防誤閉鎖系統 操作程序
巖灘電廠四臺混流式水輪發電機，每臺302MW，總裝機1210WM。廣西電網的重要調峰、調頻電廠。本文就巖灘電廠中使用的FY2000LY型微型防誤閉鎖系統的實際應用情況作簡要探討。
微機防誤閉鎖原理
微機型防誤操作裝置是用于高壓開關設備防止電氣誤操作的裝置，通常主要由主機、模擬屏、藍牙鑰匙、機械編碼鎖和電編碼鎖等功能元件組成。微機防誤閉鎖系統是將斷路器、隔離開關、接地刀閘(接地線)、開關柜門的輔助接點(或結合一次主接線模擬圖板)通過微機編碼鎖具實現的閉鎖。但要求微機五防系統要有防空程序措施。其特點是具有使用靈活、功能齊全，能滿足各種特殊操作的要求，并且還具有語音報警、提示和數字顯示功能。

微機防誤閉鎖應用的重要性

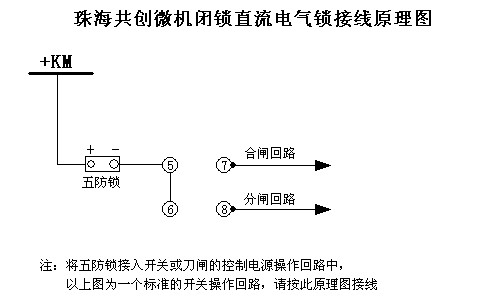

出于安全以及實用性考慮，由于機械閉鎖存在不可靠、解鎖鑰匙難以管理等諸多問題，加之電磁鎖在運用中的局限性，電氣邏輯閉鎖和微機防誤閉鎖得到了推廣和使用。使之成為當今主流的閉鎖手段。但是，電氣邏輯閉鎖需要敷設大量電纜，施工工作量大，同時防誤功能隨二次接線而定，不易增加和修改，不能實現完全的“五防”功能。由于接入大量的二次電纜，使得接線方式較為復雜，運行維護較為困難。而微機防誤閉鎖系統是通過防誤閉鎖系統微機軟件規則庫和現場鎖具實現防誤閉鎖的，一般不直接采用現場設備的輔助接點，接線簡單（見圖）。微機防誤閉鎖系統可根據現場實際情況，編寫相應的“五防”規則程序，可以實現較為完整的“五防”功能，并杜絕不正常的操作行為發生。
FY2000LY型微機防誤閉鎖系統裝置廣泛應用于35kV～500kV各電壓等級的發電廠和變電站，它是用于電力系統防電氣誤操作的一種較新型的閉鎖裝置。該系統采用新一代FY—2000LY無線分布式數字防誤閉鎖裝置，使用短距離無線通訊的 “藍牙”技術, 實現無線數字化通訊，使主機與藍牙鑰匙實現信息的實時傳遞。正常操作過程中必須依賴于人為的狀態核對，給使用人員帶來了過重的負擔，受主觀因素的影響使其閉鎖的可靠性受到很大影響等難題。
微機防誤閉鎖系統在巖灘電廠的使用情況
FY2000LY型產品微機防誤閉鎖系統從2002年起在巖灘電廠投入使用，至今已近10年，是我廠10KV以上設備的重要防誤手段，也是運行人員操作時安全的保障。該裝置由五防主機作為核心設備，與模擬屏、藍牙主站、各藍牙基站、通訊網絡、監控主機及藍牙鑰匙和現場設備的各種鎖具組成。我廠在無線基站的配置上，在壩頂只配置了一個藍牙基站。但由于壩頂空間大、區域廣，藍牙鑰匙經常與藍牙基站通訊不暢，在操作中曾給運行人員帶來一定的影響。從06年起，我廠取消了400V系統的微機防誤閉鎖功能后也取消了壩頂藍牙基站，目前無線網絡與控制設備已實現信號的完全覆蓋。
運行人員在進行倒閘操作前，首先應模擬屏上進行模擬操作。使用該系統時，操作人員啟動系統進入主界面，在模擬操作前核對設備狀態是否一致，如設備狀態不對應可進行強制對位。隨后根據編寫的操作票在模擬屏上進行模擬操作，五防閉鎖系統根據我廠設定的閉鎖邏輯，自動判斷模擬預演操作的正誤，判斷若操作正確，則允許進行下一步操作；由于此操作系統已事先編制了一套判斷智能軟件，對符合該邏輯軟件要求的操作，模擬盤予以通過，對違背邏輯軟件要求的操作，模擬盤則堅決予以制止，并通過語音系統用漢字普通話報告所犯錯誤類型，在實際操作前就防止了誤操作的發生。
模擬操作完成后，操作人員將正確的模擬操作序列傳送至藍牙鑰匙中，隨后操作人員持藍牙鑰匙到現場進行解鎖實施倒閘操作。操作時，打開藍牙鑰匙電源，“嘀，嘀，嘀…”三聲后進入藍牙操作模式，鑰匙的顯示屏將顯示當前要操作的設備的雙重編號及倒閘操作項目，此時攜帶藍牙鑰匙到實際設備區域，找尋相對應的五防鎖具進行操作。五防鎖具的操作有兩種操作模式：1、對電動操作設備（如開關等）：將鑰匙插入該設備的電氣鎖中，待鑰匙發出“條件符合，可以操作！”語音指示后，即可對設備進行操作。操作完成后，五防系統將采集到的設備最新狀態通過藍牙基站與藍牙鑰匙進行信息傳遞。藍牙鑰匙檢測到設備正確的操作后狀態時，語音提示“本步操作完成，請繼續！”，然后將鑰匙從電氣鎖中取下。2、對手動操作設備（如隔離刀閘、接地刀閘、開關柜門等），將鑰匙插入該設備的機械鎖中，待鑰匙發出“條件符合，可以操作！”語音指示后，將鑰匙推鈕推向開鎖位置，鑰匙提示“鎖已打開“，將機械鎖的閉鎖銷拉出，解除設備閉鎖，操作人員可以對設備進行操作。我廠從操作人員的安全性及在發生事故時運行人員能快速處理、快速隔離等角度考慮，設備在進行遠方分、合閘操作時不經微機五防的閉鎖。在進行倒閘操作時，操作人員可以根據藍牙鑰匙顯示屏中當前要操作設備的雙重編號及倒閘操作項目，在監控系統進行遠方操作。即符合安規中“配有遠方操作的設備應盡可能的進行遠方操作”的規定，也避免了現地操作帶來的風險。
使用中的注意事項及一些問題：
FY2000LY型產品微機防誤閉鎖系統的使用給巖灘電廠帶來了積極的作用，筆者身為本廠運行人員，在這套系統的使用中有一下幾點體會。
1、有多個機械鎖的設備應在每個鎖上做好6S標識，操作后必須要按原定位置上鎖。由于機械鎖外觀一致，在全廠6S改造之前，三個機械鎖并未做任何標識，運行人員在操作中曾經出現將開關柜門和地刀柜門的機械鎖裝反，導致下一次操作時進行不下去，造成安全隱患，也影響工作效率。
2、該系統每次只能進行一個倒閘操作任務。在操作任務較多（比如發變組整個系統檢修后轉冷備用）時，出現幾組操作人員等閉鎖鑰匙的現象。對效率有一定的影響。
3、原理較簡單，只要使用短接線將現場五防鎖觸點短接，或使用螺絲刀旋轉機械鎖一個角度機械鎖將開啟，即可跳過五防進行操作。我部門已制度上嚴格進行把關，杜絕為了方便和偷懶使用此方法跳過五防進行操作。這對運行人員自身的安全意識提出了要求。
4、必須在認真檢查本步操作是否已經正確執行到位后，再通過鑰匙上的文字提示“確認本次操作完成”選擇“是”。否則在鑰匙確認后，如發現設備沒操作到位，但系統已跳到下一操作項，將導致操作無法進行下去。
5、、維護人員應嚴格審核邏輯閉鎖條件，使各設備操作時的閉鎖條件更加嚴謹，避免在邏輯閉鎖中存在不安全的情況，從源頭上保證專家系統的正確性。只有全面了解掌握了微機防誤閉鎖系統，才能夠在實際操作中達到防止電氣誤操作的目的。
參考文獻
1.裴云麗微機“五防”閉鎖裝置在查莊熱電廠的應用 2007 ；
