淺談通信機房UPS電源的設計與維護
 葉志雄

【摘要】UPS在通信機房中的使用越來越廣泛，為保障通信設備的運行發揮了重要的作用，如何設計好UPS電源系統以及如何維護好UPS電源系統，是人們比較關心的兩個問題。本文從UPS電源的結構出發，對UPS的分類和在通信機房中的供電方案進行了探討，對系統的設計和實際運行維護中可能遇到的問題進行了分析，并提出了解決的意見和建議。
【關鍵詞】UPS系統 設計 維護

一． UPS電源
UPS(Uninterruptible Power System)，它主要由整流器、逆變器和蓄電池、靜態開關等組成，UPS電源具有良好的穩壓功能，當市電電網停電或瞬間斷電時，UPS電源能自動將蓄電池儲存的直流電逆變?yōu)榻涣麟�，不間斷地繼續向負載供電。
（一）UPS電源的分類
按其工作方式一般可分為后備式、在線式和在線互動式幾種。
后備式UPS電源，在市電正常供電時，市電通過交流旁路通道直接向負載供電，此時主機上的逆變器不工作，它的特點是：結構簡單，體積小，成本較低，但輸入電壓范圍窄，市電正常時無凈化電網污染功能，輸出電壓穩定精度差，轉換時間較長，功率等級通常在0.25-2KVA左右。
在線式UPS電源，在市電正常時，它首先將交流變成直流電，并同時給蓄電池充電，立即改為由蓄電池逆變器對負載供電，保證負載連續不斷地穩定工作。它的特點是：有較寬的輸入電壓范圍，無切換時間，且輸出電壓穩定精度高，特別適合對電源要求較高的場合，但是成本較高。
在線互動式UPS電源，是一種介于后備式和在線式之間工作方式的UPS電源。它的特點是：有較寬的輸入電壓范圍，噪音低，體積小等，市電正常時基本無凈化電網污染功能。

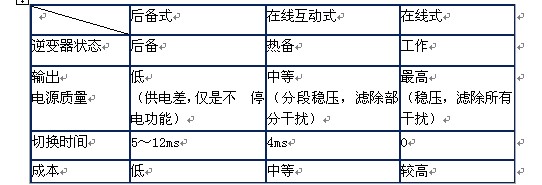

以下是幾種工作方式的UPS的比較：


（二）UPS電源的功能和作用
UPS電源廣泛使用在各類通信機房，為通信設備提供電力保障，UPS在通信機房中的作用主要有兩個方面：一是提供高可靠性不間斷供電；二是對電網的穩壓和凈化，為通信設備提供高質量的交流供電電源，確保通信設備正常工作。
UPS設備一般應具備四大功能，即不間斷供電供電功能、電網穩壓和凈化功能、電池管理功能、智能監控功能。

二、UPS電源系統的設計
（一）UPS供電方案的設計
通信機房用的UPS電源通常都采用在線式，并且要求有冗余備份，按照結構方式，可分為并機系統和串聯系統。
主從串聯熱備份方式，就是將從機的輸出作為主機的旁路輸入，從機平常處于熱備份、空載狀態，全部的負載由主機帶載。只有當主機切換到旁路工作時，從機才能進行帶載。該方案的優點是：易于安裝調試，主要用于中小功率系統，缺點是設備老化程度不同、系統轉換可靠度低，不能擴容。
為解決輸出單點的問題，可采用雙路UPS組成的雙母線供電系統，該系統可與服務器等雙路冗余電源的設備實現最佳配合，同時又解決了供電線路79%的故障概率問題，最佳的IDC機房的供電方案應該采用雙路UPS組成的雙母線供電系統。此外，雙路UPS組成的雙母線UPS供電系統，還能實現系統在線擴容、在線維護等要求。
　　靜態轉換開關（STS）是一種固態的、三極、雙位的轉換開關，是設計用來實現兩個同步三相交流電源之間進行不間斷（<5ms）轉換的裝置，該兩路交流電源的幅度、頻率和相位差應控制在一定的范圍內。STS的所有的轉換都是快速的先斷后合，主電源及備用電源之間不會產生沖擊電流，所有的轉換都在<5ms的時間內完成。
（二）UPS系統容量的配置
UPS電源容量要根據設備負荷情況確定，合理的UPS電源負載應當是其額定功率的25%～80%，考慮到用戶負載啟動時的沖擊，一般情況下最佳負載容量應為UPS額定容量的70%~80%。如果負載太小，電池不能充分放電，會對電池的維護不利。
不間斷電源系統的基本容量可按下式計算：
E≥1.2P
式中：E—不間斷電源系統的基本容量(不包含備份不間斷電源系統設備)[(kW／kV•A)]；P—電子信息設備的計算負荷[(kW／kV.A)]。
（三）蓄電池容量的配置
蓄電池容量的選擇要根據實際負載的大小和所要求的備用時間來決定。最大電流法因其計算方便快速，一般用于大概估算蓄電池的后備時間，但存在一定的誤差，恒功率法則相對較準確些，在實際應用中還需考慮環境溫度、電池質量、不同品牌間的差異等因素。以下是最大電流法的計算方法：
　　蓄電池最大放電電流值按下式計算：
　　Imax=P×cos∮/(η×E臨界×K)
　　式中,Imax——蓄電池最大放電電流；
　　P——UPS視在功率(VA)；
　　cos∮——負載功率因數（計算機類負載為0.7左右）；
　　η——UPS逆變器效率（0.85~0.90）；
　　E臨界——蓄電池組臨界放電電壓（V）；(12V蓄電池單體的臨界放電電壓，
對于大電流放電時取10V，對于小電流放電時取10.5V)。
K——電池的放電效率（可取0.95）
　　
　　計算出蓄電池最大放電電流值后，再根據用戶所要求的備用時間，從蓄電池廠家所提供的蓄電池放電特性曲線查出電池組的放電率，按公式式：蓄電池標稱容量C(AH)=蓄電池實際最大放電電流Imax (A)/蓄電池放電速率，得出應該配置的蓄電池容量值。
計算出蓄電池的容量后，再根據蓄電池的型號和連接方式，確定電池柜的尺寸數量等。UPS供電系統后備電池組并聯組數不宜超過4組，后備時間一般應保證滿負荷工作60分鐘以上。
（四）配線選擇
合理選擇配線是很重要的，線徑太細，容易發熱而引起火災；線徑太粗則會造成浪費，而且施工困難。根據金屬導線的電氣特性，一般多股銅芯線容量為6A/ m㎡�？紤]到UPS不平衡的問題，UPS輸入、輸出交流電纜應選用四芯同截面的阻燃銅電纜。
　　
三、UPS電源的維護
　UPS的維護工作主要包括對主機、電池、配電系統等的維護。
（一）主機的維護
1、保持機房環境清潔和溫度。UPS電源應安裝在清潔、陰涼、通風、干燥的地方，機房環境應保持清潔，空氣中漂浮的灰塵進人UPS后 , 會對其內部器件造成腐蝕或短路，從而影響UPS 的正常工作甚至損壞。
2、定期檢查運行參數。定期進行UPS各項功能測試；定期檢查電池及配電部分引線及端子的接觸情況，檢查饋電母線、電纜及軟連接頭等各連接部位的連接是否可靠，并測量壓降和溫升； UPS濾波電容使用超過三年應重點維護。
3、定期檢查負載情況。當雙系統UPS中某套系統出現故障，或者單系統UPS中某臺UPS設備出現故障不能正常工作時，其余UPS設備的單機負荷率最大不應超過80％。UPS系統輸出端應盡量做到三相平衡，中性線電流（含三次諧波疊加產生的電流）不宜大于相線電流的50％。
（二）蓄電池組的維護
1、正確設置電池充電參數。浮充電壓的設置對電池的壽命具有相當?shù)挠绊�，浮充電壓�?yīng)嚴格按廠家說明書來設定。浮充電壓過低，會使電池充電不足和電極硫酸鹽化。
2、定期檢查、測量電池電壓。在線測量各電池端電壓，如各單體電池壓偏差過大時，要進行均充。充電電流不得大于0.2C10。
　 3、定期進行電池組帶載測試。每半年做一次核對性放電試驗，放出額定容量的30～40％，每年一次容量試驗，放出額定容量的80%。
4、如果長時間沒有停電，應每隔3個月左右關閉市電，讓UPS電池對負載放電一次以保持電池的活性。在放電過程中應避免過大或極小電流放電，放電電壓不得低于蓄電池的終止電壓，避免電池深度放電。
5、及時更換電池。為確保通信設備的安全，閥控式密封蓄電池使用6年以上或容量低于80%額定容量的應進行更換處理。更換電池應整組更換，不同品牌、不同型號、不同生產日期的電池不能混用。
（三）配電設備的維護
配電系統故障是影響UPS 供電可靠性的最大因素，因此，必須加強防范，并注意以下幾個方面：
1、負載配電柜的零地電壓應控制在1V以內。零地電壓對通信設備的影響，主要表現在：引起硬件故障，燒毀計算機接口設備；引發控制信號的誤動作；影響數據傳輸質量等。
2、定期巡視，檢查各電器元件和部件的溫升不得超過規定的溫度；檢查配電系統繼電保護必須配套，避免失配過大導致繼電保護失效；檢查檢查、調整三相電流不平衡度≤25％。
3、及時更換老化設備，防止設備超期使用。UPS主機的使用年限一般為8年，輸入輸出配電系統的使用年限一般為15年。設備使用到年限時，應對設備的性能進行評估，并作相應的處理。

四．結束語
UPS供電方案的好壞，決定了通信機房內重要負載是否能可靠運行，科學的設計可避免日后在維護中可能遇到的各種問題。只有對UPS電源進行科學的設計、正確地使用、認真地維護，減少其故障率、延長其使用壽命才能真正為通信設備提供有效的保障。
　　
