廣東國華臺山電廠主變壓器直流偏磁抑制方法的探討
任占義

摘要：本文結合國華臺電中性線直流偏磁對主變壓器影響研究報告，針對目前國內抑制直流偏磁常用的小電阻限流法、電容隔直法、反向電流限制法和電位補償方法的優缺點進行比較，提出了抑制國華臺電主變壓器中性線直流電流的方案。
關鍵詞：電力系統 直流輸電 中性線直流 直流偏磁
一 概述
神華廣東國華粵電臺山發電有限公司（以下簡稱國華臺電）成立于2001年3月28日，地處廣東省西南沿海臺山市銅鼓灣，廠區三面環山，南面臨海。工程分兩期建設，一期工程5臺機組總?cè)萘繛?000MW（5×600MW），二期工程4臺機組總?cè)萘繛?000MW（4×1000MW）。臺電1、2號機組由220kV上網，通過4條220kV線路與廣東江門電網片的唐美、水口、能達220kV變電站連接，3～5號機組由500kV上網，通過2條500kV線路與廣東電網500kV香山站連接.
國華臺電一期工程的投產，大大緩解了廣東電網嚴重缺電局面.然而，主變壓器自投運以來，經常出現噪聲增大事件，基本上與南方電網直流輸電單極大地回路運行有關。據不完全統計，自2005年7月至2009年4月之間就發生的變壓器直流偏磁事件137起，其中變壓器中性線直流偏磁電流超過26A的有47起，單臺變壓器最大中性點電流達58A。
二 直流偏磁對變壓器影響
直流輸電線路，具有雙極運行、單級大地回路、單極金屬回路幾種運行方式。單極大地運行方式是直流輸電的運行方式之一，在這種運行方式下，直流接地極作為直流工作電流的返回通道，是直流輸電系統的重要組成部分。在雙極不對稱運行的情況下，則與不對稱程度有關，與單極大地回路方式下的情況相近。直流輸電系統單極金屬回路或雙極平衡方式運行時，對交流系統中接地運行的變壓器基本上沒有影響。直流輸電在單極大地方式或雙極嚴重不平衡方式運行時對交流系統中性點接地運行的變壓器產生影響，根據直流輸電的輸送功率、變壓器與直流輸電系統接地極的地理距離遠近而影響程度有所不同；直流輸電單極大地方式運行時會引起流經接地運行的主變壓器中性線的直流分量大幅增加、變壓器的運行噪聲異常增大。
當直流接地極電流引起變壓器接地網地電位升高時，若兩個變電站接地網之間存在電位差，直流接地極電流將有一部分流經變壓器中性線、變壓器繞組及輸電線路。由于直流電流流經變壓器繞組，當變壓器勵磁電流中的直流部分使磁化強度達到磁化曲線拐點以上時，變壓器鐵心將處于飽和狀態；同時由于直流偏磁的存在，勵磁電流增大，波形發生嚴重畸變。過大的直流偏磁使變壓器鐵心飽和趨于嚴重，導致漏磁通增加，振動加劇，噪聲增大。
三 臺電直流偏磁的監測
《高壓直流輸電大地返回運行系統設計技術規定》中規定不影響變壓器正常工作的直流電流控制指標，通過三相五柱式變壓器繞組中的直流電流應不大于額定電流的0.5％。按此計算，國華臺電220KV主變壓器中性線允許的電流值為26A，500KV主變壓器中性線允許的電流值為12A。針對國華臺電主變壓器受直流輸電影響問題，當務之急是對直流分量超過設計值的情況下采取有效的監測控制措施，以確保變壓器的安全。
國華臺電在主變壓器中性線銅排上安裝穿心式霍爾元件（以下簡稱CT），將220V交流電源整流成24V直流后通入CT，其輸出為4－20mA直流信號，在主變壓器中性點支柱上安裝了交流電源及CT輸出端子轉接盒，將直流信號直接引至主控室測控單元和NCS系統。監視畫面顯示變壓器中性線直流電流實時數值，設置變壓器中性線直流電流越限報警功能，并作為遙測量發送至省調。
通過在主變壓器中性線安裝直流電流監測裝置，對變壓器中性線直流電流進行實時、準確、有效的監測，當發生直流偏磁時，及時采取相應措施，比如:降低發電機有功、機端電壓、合上另一臺220KV主變壓器中性點地刀等，進一步提高變壓器安全運行的可靠性。
四 抑制直流偏磁方法的比較
在限制變壓器中性線直流電流方法和工程應用研究方面國內近幾年取得一定進展，包括廣東春城變電站使用的小電阻限流裝置、清遠潖江變電站安裝的電容隔直裝置、惠州義和變電站投入運行的中性線注入反向直流裝置，以及《臺山電廠中性線直流偏磁對主變壓器影響研究報告》提出的電位補償原理性裝置。下面針對上述限制變壓器中性線電流方法在臺山電廠的應用的可能性及其效果進行比較，為臺電選擇消減主變中性線直流電流技改工程做鋪墊。
1. 小電阻限流法

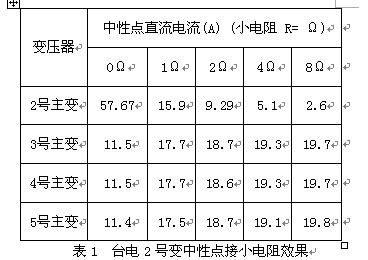

該方法是在變壓器中性線串接一個小阻值的電阻，增加直流通路的阻力，抑制直流電流。結合研究報告中的計算結果（表1）可以看出，小電阻對抑制臺山電廠2號主變中性點直流電流效果顯著：1Ω小電阻便使中性點電流下降60%多，2Ω小電阻就可以將中性點電流限制在安全電流26安培（按每相電流8.6安培計）以下，隨著電阻值的增加，電流衰減速度逐漸減慢。2號主變中性線接小電阻使3、4、5號變壓器中性線電流上升至接近20安培，超出了安全允許的最大偏磁電流，也須同時采取限制措施。

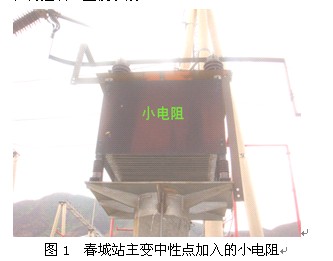

春城變220KV變壓器中性線串聯一個小電阻來抑制中性線的直流電流。與電阻并聯一個金屬間隙，用于釋放當電網出現三相不平衡故障時零序大電流在小電阻上產生的高壓。此裝置是清華大學與廣東南方電網聯合研制（圖1），裝置除小電阻和保護間隙外，沒有其它安全技術措施。無任何控制、監視手段。




由于間隙放電受環境因素的影響比較大，放電誤差也比較大，很難保證其動作的可靠性。對變壓器的安全運行可能造成一定的風險。本方法對小電阻阻值的選取比較復雜，阻值的選取跟地下分布電阻及線路阻抗有關，當電阻的阻值較小時不能有效的抑制直流電流，當電阻選取較大時變壓器中性點不能可靠接地，對繼電保護的動作行為可能造成影響。而且當電網運行方式改變時隔直電阻需要根據運行方式調整。
2. 電容隔直法

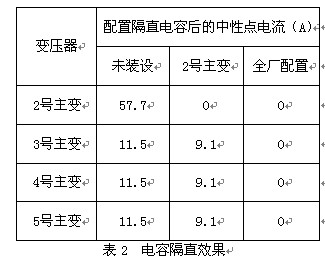

電容隔直法是在變壓器中性線串接一個電容器，直接阻斷變壓器的直流通路，從而徹底消除了變壓器的直流偏磁。結合研究報告中的計算結果（表2）可以看出，用電容器阻斷變壓器中性線直流電流的效果是顯而易見的，如果對2號主變實施電容隔直，3、4、5號變壓器的中性點電流值會從原先的11.5安培下降到9A左右，沒有超過安全電流限值。
變壓器 配置隔直電容后的中性點電流（A）

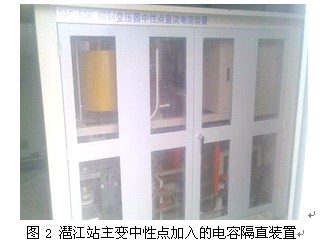

潖江變電站采用電容法隔直技術方案（中國電力科學研究院研制，圖2），利用電容器隔直通交的技術特點，在變壓器中性線串聯一個電容器可完全抑制變壓器中性線的直流電流。當電容器的容量足夠大時(即交流容抗足夠小時)，對于保護及安全自動裝置的動作行為不產生影響。

潖江變隔直裝置的隔直電容器為3000uF/4000V，對于50HZ的交流容抗為1.2Ω。與隔直電容并聯一個狀態轉換開關，用于實現變壓器中性點的直接接地或經電容器接地的狀態轉換。與隔直電容同時并聯的還有一套晶閘管過電壓快速旁路系統，當電容兩端電壓超過800V時可以在10uS內快速將電容器旁路掉，實現變壓器中性點的直接接地。另外隔直裝置還配備有一套遠程監控終端(計算機)通過光纖與裝置通訊，實現遠行人員對裝置的控制、監視。
據調研，潖江變隔直裝置實施之前，廣東電網公司委托華中理工大學進行了電容器隔直對繼電保護影響情況的計算，結論是不會對繼電保護的動作行為造成影響，所有繼電保護裝置的定值不需要重新整定。電容隔直裝置自2007年11月1日正式投入運行以來一直處于電容隔直運行方式。在11月26日有一條220KV線路發生了C相接地故障，隔直裝置迅速轉換為直接接地，線路繼電保護裝置正確動作。清遠供電局對該產品反映較好。改方法對于國華臺電是比較理想的選擇，但是技改之前，需要進一步計算電容的大小以及對電網的影響。
3. 變壓器中性線注入反向電流法
中性線注入反向直流電流方法無須改變變壓器中性線接線，借助有源注入直流電流直接抵消大地電流竄入變壓器中性線的直流電流，抑制變壓器直流偏磁。
反向直流電流注入裝置需要在電廠外擇址另建輔助接地極，為中性線注入電流提供回路。注入電流中的一部分電流直接流入電廠內地網，另一部分電流（通常是小部分）流入變壓器中性線，抵消直流輸電地中電流產生的中性線電流，并經交流電網其他接地變壓器中性點流回大地，與前一部分直接入地的電流匯合，從輔助接地極流回，形成回路。如果把輔助接地極設想成位于無窮遠處的理想接地極，則可以把中性點注入電流看成是從無窮遠處送電的另外一條小容量直流輸電線路的異極性單極大地運行方式。

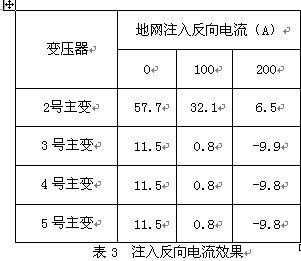

結合研究報告中的計算結果（表3）可以看出，變壓器中性線注入100A時3、4、5號變中性點電流得到有效抑制，但2號變中性點電流仍超過30A；注入200A時2號變中性點電流抑制到6A，但3、4、5號變中性點電流已經反向，說明注入反向電流難以同時良好抑制2號變與3、4、5號變的中性點電流。

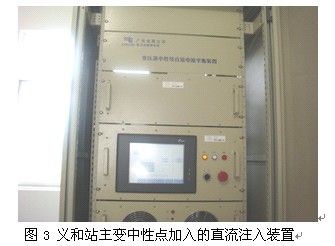

義和變反向注入反向電流方案（廣東省電科院研制產品，圖3），在變壓器中性點注入反向直流電流，抵消變壓器中性點由于直流單極輸電造成的直流電流，消除直流偏磁。該方法不改動變壓器的原有接線，運行起來較安全。




其缺點是需要在變壓器周?chē)�敷設反向注入接地極，土建工程較大。而且反向注入的電流效率很低，只有20％左右的注入電流流入變壓器中性點，抵消變壓器中性點的直流，其它80％的注入電流不知去向，有可能對周?chē)�其它設備造成新的直流“污染”。此外裝置電流源容量大，注入地網的電流增加了電廠地網的負擔，不適合國華臺電使用。
4. 電位補償方法

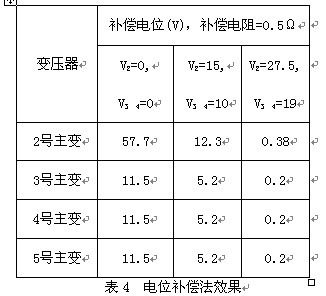

電位補償方法是利用串接在變壓器中性點與地網之間由雙向可變直流電流源和小電阻構成的電位補償元件，部分或全額補償?shù)刂须娏饕�起的交流電網各接地極電位的差異，使交流電網變壓器中性點電位相近或相同，從而有效抑制變壓器中性點直流電流的一種方法。就其原理可以消減任何強度大地電流對交流電網的沖擊。結合研究報告中的計算結果（表4）可以看出，電位補償方法效果良好。




電位補償法原理新穎，但目前尚無實際裝置掛網試運行。電位補償法與其他限制變壓器中性點直流電流方法相比，在保持變壓器中性點有效接地前提下能抑制和消除變壓器中性點的直流分量，對繼電保護的可能影響以及雷擊或電網短路故障時變壓器中性點電位的變化也較小電阻限流法、電容隔直法小，需要電流源設備但無需另建輔助接地極，不存在輔助接地極尋址困難以及輔助接地極入地電流對周邊環境的影響，適應電網結構和運行方式變化的能力強，總體性能價格比較優。
五 小結
國華臺電目前有兩臺220kV主變壓器、三臺500kV主變壓器，因只有一個地網而只能使用一套中性點注入反向電流法裝置，注入反向電流法因難以同時對電廠220kV和500kV主變良好補償而被首先放棄。
由于小電阻裝置結構簡單，無監控手段，只能人為手動干預，而且電網運行方式改變，電阻值需要重新核算。同時小電阻也沒有投運，真正效果，只能停留在理論狀態，不予考慮。
建議使用電容隔直方案，在實際運行中可通過2臺主變共用一套隔直裝置，實現1、2號主變中性點隔直裝置功能，隨著工作開展和研究的深入，再對500KV主變壓器改造。

參考文獻：
[1] DL/T 5224-2005. 高壓直流輸電大地返回系統設計技術規定.中華人民共和國發改委 2005-06-01
[2] 鐘連宏、陸培均等 直流接地極電流對中性點直接接地變壓器影響 高電壓技術 2003 29（8）：12-13
[3] 馬志強. 變壓器直流偏磁的原理性仿真 《廣東電力》2004,17(2): 5-9
[4] 曾連生 直流輸電接地極電流對電力變壓器的影響 高電壓技術 2005 31（4）：57－81
[5] 馬志強、黎小林、鐘定珠. 直流輸電大地電流對交流系統影響的網絡分析算法. 《廣東電力》2005,18(12): 4－8
[6] 梅桂華、徐柏榆、王曉毛 等 直流輸電對交流系統變壓器的影響 廣東電力 2006。19（1）：1－5
[7] 馬志強. 消減變壓器中性點直流電流抑制直流偏磁的電位補償方法. 廣東電力2007,20(5) ：1－5
