淺談大地導電率在鄭州市軌道交通中的應用
張鵬 張成剛
1前言
大地導電率是反映大地導電性好壞的一個物理量。在計算高壓電力線路對電信線路電磁感應危險和干擾影響計算中，大地導電率是指在地中電流場的分布范圍內各種巖土導電性的一個宏觀的綜合物理量，是決定危險和干擾、影響程度的一項重要的基礎參數。因此，如何客觀地確定沿著電力線路大地導電率的實際變化，對于確定勘測范圍、電力線路的路徑、電信線路是否需要遷改和防護措施的合理選擇，是很有必要的。
在電磁危害防護技術中，不管外界場的場源是定場還是交變場，也不管是低頻還是高頻，都常需要確定有關地區的大地導電率。在研究核爆磁脈沖及雷電脈沖的場分布規律時，也需要查明大地導電率這一重要參數。
大地導電率隨地層結構變化極為復雜。各地區間相差懸殊，而且同一地區表層土壤與深層土壤也不盡相同，所以大地導電率一般均通過實地確定。采用的方法大多是對稱四極電測深法進行大地導電率的測定。
2 工程概況
鄭州市軌道交通1號線一期工程起點為鄭上路與凱旋路交叉口的凱旋路站，經鄭上路、建設西路、碧沙崗公園、中原東路、鄭州火車站、人民路、金水路、會展中心、通泰路、金水東路、新鄭州站、體育中心站，連接馬樓車輛段。
線路全長25.2km，均為地下線，設車站20座，平均站間距約1.29km；設車輛段與綜合基地一座，主變電站兩座。鄭州市軌道交通1號線與鄭州市軌道交通2號線在紫荊山設聯絡線，鄭州市軌道交通1號線終點馬樓車輛段。
本次工作是一期工程三標段會展中心站（不含）至農業東路站（不含）、博學路站（不含）至馬樓車輛段,車站及區間的第三標段勘察工作中大地導電率測式工作的一部分,本工作區屬古黃河沖積平原,含水巖性為粉土、粉砂、細砂。
3 地質及地球物理特征
根據區域內地層巖性的導電性，全區第四系干燥黃土層視電阻率較高，上第三系視電阻率較低。全新統地層干燥的砂層、含水的砂層、粘土層之間的電阻率差異較大。粘性土的視電阻率10Ω•ｍ左右；粉土的視電阻率10－15Ω•ｍ；中砂、中粗砂的視電阻率15--40Ω•ｍ；上第三系含水的砂層、粘土層之間的視電阻率值均較低，一般13～18Ω•ｍ，但差異也是明顯的。
4 工作技術要求
大地導電率測量按照以下技術要求執行：
①大地導電率測量宜采用溫納測深裝置。
②大地導電率測的最大AB/2可根據測深曲線與解釋曲線的交點確定。根據探測要求和外業地形情況也可只測交點位置附近一段電阻率。
③相鄰測點的導電率值相差三倍時應加密測點。
另外，為了減少地形對大地導電率測量的影響，建議采用等比裝置。最大極距應達到50Hz電流的影響深度，由于地層電阻率不同，其影響深度也不同，最大AB/2也就不同，因此可以用日本解釋曲線與電測深曲線的交點求得最大裝置長度。由于該交點是50Hz或800Hz電流密度最大分布區，所以也可以只測交點附近的幾個極距的視電阻率值。
5 野外工作方法與技術
5.1工作方法
野外工作方法采用國內外推薦在工程中普遍采用的四極電測深法，四極電測深原理如下圖，如土壤結構均勻或巖層電性差異不大，則改變極間距離a，測出的大地電阻率ρ不會改變，但如土壤結構不均勻或電性差異較大，則用不同的極間距離，將測出不同的大地電阻率。在野外工作時，通過改變極間距離a，測出不同深度的大地電阻率。
5.2電極距的選擇
按照《鐵路工程物探勘探規程》TB10013-2004有關規定及本次工作要求，采用溫納電測深法進行測試。
5.3儀器設備
測量儀器采用目前國內先進的WDJD-3多功能數字直流激電儀。該儀器得到了國家質量認證，儀器的測量精度高，達到觀測、參數計算、存儲自動化。
供電裝置采用多組直流1.5伏干電池串聯。最大供電電壓達360伏。儀器供電時間2秒，斷電0.25秒后觀測電位差、供電電流及視電阻率。供電導線為4鋼3銅的物探專用線。供電電極使用鐵電極，測量電極為不激化電極。在工作之前，對測量儀器、供電導線、測量導線等分別進行了絕緣電阻的檢查，符合要求后方可進行工作。
5.4野外工作質量的保證措施
為了保證野外工作質量，首先保證供電電壓不低于36v，當供電極距AB/2>100m時，采用雙電極并聯，減小接地電阻，增大供電電流；當增加供電電壓時進行重復觀測；野外現場同步作曲線圖，當發現曲線出現畸變點時進行重復觀測，重復觀測的讀數采用3舍1的原則，兩次重復觀測數相差小于5％；隨時檢查供電電極和測量電極極距是否正確，有誤及時糾正。
6 測試成果

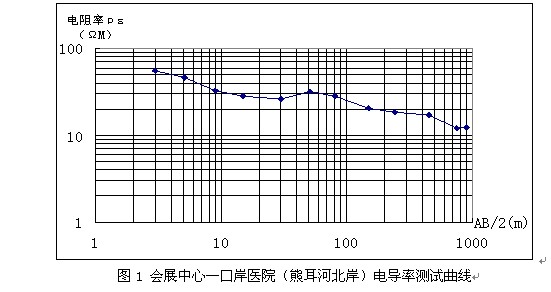

本次大地電導率測試成果見下圖




7資料處理解釋
溫納測深法的實質是利用大地不同巖性，具有不同電阻率的特點，將直流電送入地下建立穩定的人工電場，在測點處利用改變電極距離，即改變探測深度的辦法，來找出不同深度時巖層視電阻率的變化關系，分析得出各巖層電阻率的大小和巖層厚度。
本次物探工作基本查清了鄭州軌道交通1號線三標段沿線地層電性特征，在物探探測深度范圍內，地層較單一，上部為粉土、細層，其下粉質粘土、粉土、粉砂。
對于大地導電率采用作圖法、軟件反演擬合法、量板法等方法進行綜合解釋，求出各層電阻率、地層厚度，再根據所得參數，計算P=h√10f/ρ，對照拉德列曲線量板，解出相關參數，從而求的50HZ、800HZ的大地導電率分別為58.1×10-3S/m-3和33.8×10-3S/m-3。
8 結論
⑴通過本次物探工作得到的數據及分析成果很好的為地鐵設計提供了依據，使物探測試技術很好的和電力技術結合起來，為物探技術提供了一個新的課題，推動物探技術向一個新的方向發展。
⑵由于本次物探工作是初次在鄭州市軌道交通中應用，沒有相關數據進行對照，因此在鄭州市軌道交通開通以后要進行進一步驗證，通過驗證改進不足，發揮快捷、經濟的優點繼續為鄭州市軌道交通做出新的貢獻。
