10kV柱上無功補償器及阻抗角相關問題探討
 王漢寶

摘要：本文對10kV 補償無功方案、投（切）信號的獲取、主電路等問題進行了介紹。
關鍵詞： 10kV柱 無功補償器 阻抗角

1 概述
線損率是電業部門的重要經濟技術指標。降低線損是節省電能的重要措施。我們知道, 線路在輸電中的有功損失為
△P = 3I 2R ×10- 3 (kW )
其中: I—線路中的線電流; R—線路電阻.由上式可得:


由上式說明,當線路輸送的有功功率和電壓不變的情況下,線路的損失與功率因數的平方成正比。提高功率因數也就是說降低無功傳送就能使線路損失大幅度下降。
無功被償?shù)膶?shí)質就是要避免或盡量減少這些無功在輸電網絡中的傳送, 設法就地設立無功電源。比如安裝并聯電容器, 裝設調相器等。用來提供用戶及配、變電元件對無功的需要, 達到減少電力在傳送過程中的線損。
采用并聯電容進行無功補償,不但簡單可靠,而且設備投資小,這是電力系統最常用的辦法。
2　10kV補償無功方案
目前,農業用電大都采用10kV供電,隨著鄉鎮企業的興起農村用電量日益增加,線損加大,同時供電質量, 達不到國家規定的用電標準。因此,10kV供電線路的無功補償已變得刻不容緩。
若采用就地低壓補償,總投資高,也難于推廣。如果在10kV 柱上直接進行無功補償, 可收到事半功倍的效果。圖1給出了10kV柱上無功補償器裝設位置示意圖。






。圖2給出了相敏檢波的實際電路。
RL ——相敏檢波負載電阻
α——與檢波二極管特性有關系數
——為U 與I 的相位角, 即阻抗角。
這種相敏檢波電路具有電路信號獲取容易簡單, 輸出與 成正比的特點。但是其輸出還與U1m 和U2m有關。由于電壓有波動,負載電流大小變化, 會使 檢測有較大的誤差, 用于補償電容器的投切顯然是不理想的。
當然也可以通過測出阻抗角 , 然后再求出功率因數 。
下面介紹求阻抗角U的原理電路(見圖3),可以克服電網電壓及負載變化對測量的影響。



由電壓互感器和電流互感器經上升過0鑒別器獲得電壓和電流上升過0脈沖信號, 該脈沖信號每周期出現一次。
18k脈沖信號發生器不斷產生周期為1/18k秒方波脈沖。工頻(50Hz) 一個周期產生360個脈沖(18k/50= 60)。一個工頻周期為360度, 則一個方波脈沖相應為1度。
三級串行的十進制計數器由18k 脈沖信號發生器的輸出作為輸入cp,每來一個方波脈沖計數一次, 利用電壓上升過0脈沖作為清0端,也就是說,三級串行計數器每一工頻周期內清0一次,清0的時間為線路電壓上升過0時, 因此三級串行計數器的狀態是從線路電壓上升過0時為000,然后逐一增加直到360,又到線路電壓上升過0信號被清0,計數器又重為000。該三級串行十進制計數器實質是一個能計數360的旋轉計數器。當然當電網的周波變化時, 旋轉計數器范圍也會有細微變化。

鎖存器只要當開啟信號L出現時才將計數器的值讀入。一旦開啟信號L失效,鎖存器中的值保持不變。三級鎖存器的開啟信號L是在線路電流上升過0時出現的,這時才將計數器的當前值存入鎖存器并顯示該值。每個18k發生器的方波脈沖為1度則顯示的數值即為電流滯后電壓的阻抗角 , 其分辨率為1度。
當然當阻抗角超過180度時,可以看成電流超前電壓,這時要將顯示的結果取360的互補并使超前標志置位顯示。例如,測量的結果為350,超過180,這時取360的互補為360-350=10度,并使超前標志置位。說明電流超前電壓10度。
3.2電壓采樣
為防止由于過補電壓過高而損壞補償電容器及其他設備, 除考慮功率因數外還應考慮線路電壓,當線路電壓高到某一額定值時,不管功率因數高低,應切除補償電容器以降低線路電壓。再經過A/D 轉換、整定,直接將線路電壓的有效值求出并顯示出來。

3.3投切信號

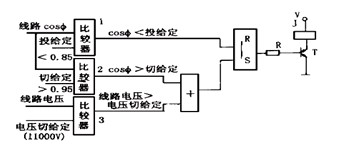

至此,利用電壓互感器和電流互感器獲得線路上的阻抗角和電壓值。圖3給出了控制功率補償器投切的真空接觸器線圈通斷電原理示意圖。




圖3投切電原理示意圖
由圖3可見,當線路中的功率因數低于投給定值(例如0.85)時,比較器1的輸出信號使R—S觸發器置1,真空接觸器合上,即投入補償。當功率因數高于切給定值(例如0. 95)時,比較器2有輸出; 同樣當線路中的電壓超過電壓切給定(例如11kV)時, 比較器3有輸出;而R—S觸發器置0,即使真空接觸器斷開的信號是比較器2、3相“或”的結果, 這時退出補償。
4 主電路介紹
自動補償器與電網之間采用跌落式熔斷器相聯,這樣既可以保證熔斷器拉斷后補償器與電網完全隔離,又可以在自動補償器工作發生意外時起保護作用。補償電容器采用并聯補償裝置用的BAM11—200—3W 型電容器,電容器為三相, 內接成星形,電容器內部裝有放電電阻,能使電容器從線路斷開后在5分鐘內剩余電壓自降到50V以下。
考慮防雷電,電容器的每相上裝有氧化鋅避雷器,以保護補償器。完成補償電容器向電網投切的開關是設備的關鍵,直接影響補償器的可靠性。但只要在補償器的外殼箱體上作適當?shù)奶幚? 完全可以用于戶外。因此采用真空接觸器不失為明知之舉。




圖中 FV —跌落式熔斷器　CT —電流互感器
F—氧化鋅避雷器 QF —真空接觸器
PT —電壓互感器 C—補償電容器
5 結束語
前面對10kV柱上無功補償器的原理作了較全面的介紹,著重介紹了阻抗角的測量方法和控制原理。實際上本補償器的控制部分是由MCS—51單片機組成的控制計算機通過軟件來實現, 諸如采樣、濾波、計數、計算、延時顯示等功能,不但運行可靠, 控制精度高, 而且設定值修改容易, 電路簡單等優點．
