滯回電路的研究成果——滯回集成芯片
游蘇龍
摘要：一種可代替滯回電路的集成芯片，可集反相滯回電路和同相滯回電路于一身，因此功能齊全，除了功能齊全之外，設計使用時也很簡單方便，避免了復雜的計算公式和平衡電阻，下面就針對此芯片做個介紹。
關鍵詞：滯回電路 滯回集成芯片 恒流芯片
隨著電子行業的迅速發展、電子產品的使用范圍越來越廣、各種自動化控制裝置應運而生、電子元器件的集成度越來越高，使得電子產品越來越受到人們的青睞。傳統的散元器件慢慢被淘汰，取而代之的是集成芯片。
滯回電路背景
在介紹滯回集成芯片之前，我們先了解它的歷史背景，滯回電路在電子教科書中有兩種，它們分別是同相滯回電路和反相滯回電路，在電子產品中要完成滯回功能都需要比較器加外圍反饋電阻來完成，不僅需要通過復雜的運算公式來得到其上、下限電壓值（反相輸入滯回電路公式：Vt+=R2Vr/(R1+R2)+R1Vz/(R1+R2)、Vt-=R2Vr/(R1+R2)-R1Vz/(R1+R2).同相輸入滯回電路公式：Vt+=(1+R1/R2)Vr+R1Vz/R2、Vt-=(1+R1/R2)Vr-R1Vz/R2），而且它們功能單一。在一些高精度的電子產品中，該滯回電路還需外加平衡電阻，使得計算工程量大大加大且使用極不方便。
滯回集成芯片功能解析
一直以來，這對夫妻都過著分居生活，為了弘揚國家“少生優生”的生育政策，此技術推出了一種合二為一的產品——滯回集成芯片，也就是它們同居后的產物，既然如此，那么就必然帶有它們該有的特征，不僅能完成同相滯回電路的功能，而且也帶有反相滯回電路的特性，根據物種的進化原理，必然要淘汰那么腐朽落后的復雜運算，取而代之的是簡單的口算。需要鄭重強調的是，滯回集成芯片與它的父母內部結構完全不同，因此原理也就大不不同，這里容易產生一個誤區，可能很多人會以為滯回集成芯片是否就是把二者結構合為一體呢？其實不然，它們根本就風馬牛不相及，比如，我的父母他們一向都是息事寧人、忍氣吞聲，而我作為他們的子女性格卻截然不同。
滯回集成芯片的主要優點除了功能齊全外還有它的上、下限電壓值可以隨意設置，可謂是眾里尋它千百伏，你要幾伏就幾伏，這就是它罕有的特性——隨意性。為了讓行外人士更清楚的理解上、下限電壓值，我這里舉個例子：我們知道大棚蔬菜里面的溫度控制器的作用是用來控制大棚里面溫度的一種電子裝置，假設蔬菜生長的適宜溫度為25-32攝氏度，那么32攝氏度所對應的上限電壓是X值，25攝氏度所對應的下限電壓是Y值，X、Y值是我們想要得到的，通過此芯片就可以直接從外部直接設置X、Y值，而不需要通過反饋電阻計算之后才能得到，并且此集成芯片外部無需外加平衡電阻，使整個芯片使用起來既簡單又方便。
滯回集成芯片工作原理圖解析

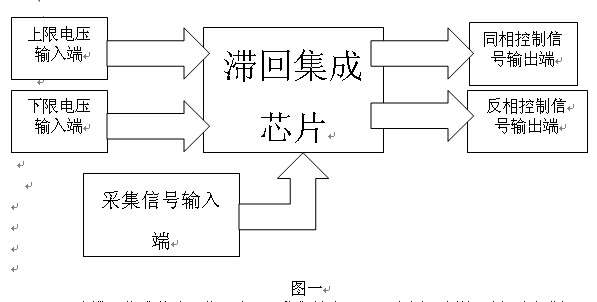

圖一為滯回集成芯片工作示意圖，我們就拿上面那個例子來說，當溫度控制器需要同相滯回效果時，我們可以選擇同相控制信號輸出端，反之亦然。上、下限電壓值由芯片外部隨意設置，倘若32攝氏度所對應的上限電壓值是X，25攝氏度對應的下限電壓值是Y，我們可通過外部電路穩壓分壓之后得到X、Y值，當采集到得電壓信號高于Y值時，同相控制端電平發生轉變，從而控制外部電路停止溫升，停止一段時間之后，倘若溫度低于25攝氏度，同相控制端電平第二次發生轉變，又控制外部電路繼續溫升，周而復始，從而可使大棚內的溫度控制在25-32攝氏度之間。
滯回芯片擴展
滯回集成芯片的擴展就是一款恒流芯片，恒流精度與外部穩壓電路的穩壓精度成正比，上、下限電壓值由外部電路設置，經穩壓分壓后得到，當采集到得電壓高于上限電壓值，滯回芯片無電壓輸出，當采集到得電壓信號低于下限電壓時，滯回芯片輸出高電平，驅動開關MOS管，周而復始，使輸出電流保持在恒流狀態，開關頻率也可由自己的需要來選擇不同型號的芯片性能要求；第二個擴展就是一款恒壓芯片，恒壓精度也與外部穩壓電路的穩壓精度成正比，與恒流芯片使用原理一致。
