摘要：大型公共建筑內自動噴水滅火系統中濕式報警閥設置位置和高位消防水箱噴淋穩壓管連接位置的探討，室內消水栓系統中消火栓位置及消防卷盤設置的探討。

　　關鍵詞大型公共建筑自動噴水滅火系統濕式報警閥噴淋穩壓管消水栓系統室內消火栓消防卷盤設計

　　大型公共建筑一般包括酒店、商業、辦公及地下車庫等功能不一的單體，消防系統較為復雜，設計時要根據技術的可靠性、實際的可操作性、經濟的合理性綜合考慮。下面談?wù)劰P者擔任某大型公共建筑項目給排水專業負責人時在消防系統設計上的一些做法和想法，以期和廣大國內同行共同探討。

　　一、工程概況

　　該項目基地位于徐匯區滬閔路、柳州路、浦北路圍合的地塊內，總建筑面積161916平方米，其中：地上建筑面積88192平方米，地下建筑面積73824平方米。

　　地面以上擬建一幢23層的高星級酒店及4層酒店配套裙房、一幢21層的高層辦公樓及4層商場裙房，建筑總高度均為99.5米。

　　地下擬建3層整體地下室，功能為：地下1層、2層為家樂福超市，酒店、辦公樓的配套設備用房，管理辦公用房和部分汽車停車庫，地下3層為設備用房和汽車停車庫。

　　二、自動噴水滅火系統

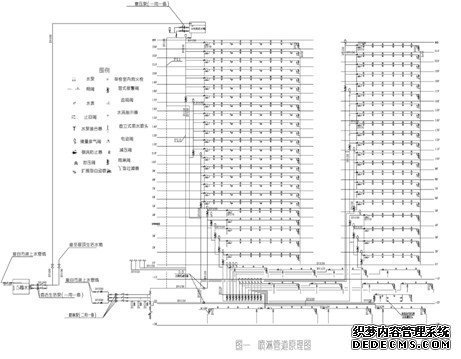

　　1.概述：本建筑最高層與最低層噴頭高差102.6米，豎向通過減壓閥分為兩個自動噴淋系統供水區，地下三層至四層為Ⅰ區，酒店五層至二十三層及辦公五層至二十一層為Ⅱ區。共采用27套濕式報警閥，每套報警閥負擔的噴頭數不超過800只，總共控制噴頭數約16000只，設水流指示器、監控閥，末端設試水檢測裝置。報警閥前的管道布置成環狀。室外配5套地上式消防水泵接合器。廚房采用93度噴頭，其余地方采用68度噴頭，酒店客房采用擴展型邊墻式噴頭。系統原理圖詳見圖一。

　　



　　2.設置范圍：地下汽車庫、商業、超市、辦公和酒店內除游泳池、變電站、小于5平方米的管道井和樓梯間外的所有部位。其中自動扶梯下設噴頭保護，中庭凈空高度13.5米，采用擴大作用面積的自動噴水系統。

　　3.采用閉式(濕式)自動噴水滅火系統。

　　地下二層水泵房?jī)?nèi)配噴淋泵XBD13.8/30-125L型三臺，二用一備

　　Q=30L/SH=138mH2ON=55Kw/臺

　　三、室內消火栓系統

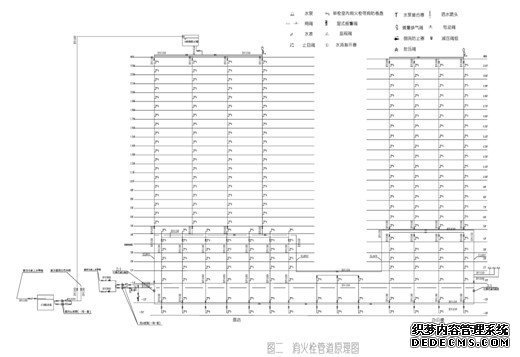

　　1.概述：室內消火栓系統采用臨時高壓消防給水系統。于地下二層泵房?jī)?nèi)設兩臺消火栓泵，酒店屋頂設消防水箱。從地下三層至屋頂水箱內底面幾何高差114.1米，管網豎向通過減壓閥分區。地下三層至四層為Ⅰ區，酒店五層至二十三層及辦公五層至二十一層為Ⅱ區。本工程共用一套消火栓供水系統，平時消火栓管網由屋頂水箱保證系統充滿水。本建筑各層各部位均設單栓室內消火栓，每個消火栓箱內均配DN65消火栓1個，DN65，L=25m的麻質襯膠水帶1條，DN65x19直流水槍1支，消防卷盤1套，5公斤手提磷酸銨鹽干粉滅火器2具，啟泵按鈕1個。酒店5-20層、辦公5～18層消火栓采用減壓穩壓型消火栓，保證栓口出水壓力小于0.5MPa。消火栓設在明顯及易取用處，間距不大于30米，保證室內任何部位有兩個消火栓的充實水柱同時到達。消防電梯前室均設消火栓，屋頂設試驗消火栓，消火栓箱內均設啟泵按鈕。系統原理圖詳見圖二。

　　



　　2.設置范圍：地下汽車庫、辦公、商業、超市和酒店。

　　3.地下二層水泵房?jī)?nèi)配XBD13/40-125L型兩臺，一用一備

　　Q=40L/SH=130mH2ON=110Kw/臺

　　四、自動噴水滅火系統有關問題的探討

　　1. 濕式報警閥設置位置的探討

　　濕式報警閥組由濕式報警閥、水力控制閥、延遲器、水力警鈴、壓力開關、過濾器、試水閥等組件組成，它擔負著試驗檢驗供水裝置和報警設施、報警、排水等多項功能，是自動噴水滅火系統的重要組件。

　　本工程地上建筑面積超8萬平方米，地下室三層面積超7萬平方米，共需27套濕式報警閥組，實際設計中采用相對分散布置：地下室噴淋所需濕式報警閥分別設于地下二層的兩個設備間內，每個設備間布置6套濕式報警閥組，地上辦公、商業和酒店分層設濕式報警閥組，盡量靠近被保護區域。(如圖一所示)

　　在以往的一些大型的公共建筑工程中，設計人員考慮系統日后的運行管理，往往將濕式報警閥集中設置在離被保護區域較遠的消防泵房中，閥后管道敷設距離長，阻力損失大，壓力開關啟動噴淋泵的時間長，延誤滅火時間。在濕式報警閥動作后，由信號閥流出的水驅動水力警鈴，發出連續聲響，以示報警。由于《民用建筑水滅火系統設計規程》(以下簡稱《民規》)第8.2.7條規定“水力警鈴與報警閥連接的管道總長不宜大于20米”，導致水力警鈴距保護區域偏遠，啟動時無法及時報警滅火區域，致使警鈴形同虛設。

　　因此筆者以為大面積的公共建筑中濕式報警閥宜相對分散設置，盡量靠近被保護區域，既能及時報警和啟動噴淋泵，又可節約管道和空間、利于管道敷設和操作。

　　2. 高位消防水箱噴淋穩壓管連接位置的探討

　　《民規》第6.5.9條規定“接自動噴水滅火系統的高位消防水箱出水管應在濕式報警閥前接入管網。”

　　根據常規設計方法，設計人員一般都將高位消防水箱噴淋穩壓管接至消防泵房?jī)?nèi)濕式報警閥前管道。以本工程為例，如自動噴水滅火系統原理圖中虛線所示，噴淋穩壓立管PL1依據此設計思路應該接至地下二層消防泵房?jī)?nèi)濕式報警閥前管道。在實際工程設計中，筆者將噴淋穩壓立管PL1與濕式報警閥前環管PL2直接在16層連接。筆者以為，如此設計既可以節省PL1立管16層至地下二層管道敷設，縮小水管井空間，且符合規范要求。

　　五、室內消火栓系統有關問題的探討

　　1.消防電梯前室室內消火栓設置的探討

　　《民規》第7.2.2條、《高層民用建筑設計防火規范》(以下簡稱《高規》)第7.4.6.8條均規定“消防電梯前室應設消火栓”，但《民規》明確規定該消火栓可作為普通的室內消火栓使用，而《高規》無此規定。因此在設計江蘇、浙江、河南等外省市項目時，或根據當?shù)貙張D部門意見、或?yàn)榉�(wěn)妥起見，消防電梯前室均設前室專用消火栓，不計入普通室內消火栓的總數，如18層以上單元式住宅需另設2個消火栓，則前室室內消火栓數量達到3只，滅火時既不可能同時操作，又造成投資浪費。其實消防電梯前室均設有消防加壓送風系統，疏散時開啟前室門的漏風量設計已經考慮，故消防電梯前室的消火栓除用于撲救前室的火災以便為消防人員進入火災現場打開通道外，也可兼用于走廊或鄰近部位的火災撲救。

　　2.防火分區兩側消火栓設置的探討

　　由于大型公共建筑每層面積均較大，例如本工程地下室每層面積均超過25000平方米，每層由防火卷簾或防火墻加防火門分隔成十余個防火分區，如按防火分區來設置消火栓，也就是說消火栓不可跨防火分區使用，勢必造成防火分區兩側較近距離均設消火栓，數量眾多且浪費�！睹褚�(guī)》7.2.5條條文說明明確在防火門關閉的情況下每個防火分區至少應有1支消火栓的水槍可以到達，可減少設置一個消火栓。從實際使用情況考慮，《高規》似乎亦可放寬此消防要求。

　　3.雙閥雙出口消火栓設置的探討

　　《高規》第7.4.2條規定“十八層及十八層以下的單元式住宅，當設兩根消防豎管有困難時，可設一根豎管，但必須采用雙閥雙出口型消火栓。”而《民規》第7.2.9條規定“室內消火栓應采用單閥單出口型”，國家規范與地方規范有沖突之處，《高規》的本意是放寬了火災危險性不高的建筑消防要求，但如火災發生在消火栓設置部位時，將影響兩支水槍的出水，因此盡量不應采用。既然一根豎管，采用單閥單出口消火栓即可，避免投資浪費。

　　4.消防卷盤設置的探討

　　《民規》第7.3.6條規定“消防軟管卷盤設置的間距可按室內消火栓的規定來確定”。實際設計中，在需要設置消防卷盤的場所設計人員一般也是在所有消火栓箱內均設置消防卷盤。而《高規》第7.4.9條規定“消防卷盤的間距應保證有一股水流能到達室內地面任何部位”。筆者以為，對于按同層二股消火栓的水槍充實水柱同時到達的要求布置的消火栓，只要一半消火栓箱內設消防卷盤即可。首先因?yàn)橄�防卷盤主要用于撲滅初期火災，只供非消防隊員使用，無需按消火栓布置要求來設置消防卷盤。其次設消防卷盤的往往是火災危險性較大的場所，一般都設自救的自動噴水滅火系統，安全防災系數較高。最后如果為了操作和管理方便，完全可以在消火栓箱上標明有無消防卷盤。這樣既可節省投資，也滿足規范要求和使用操作要求。

　　六、結束語

　　以上所探討的均是筆者在設計實例中的一些體會，供同行討論和交流。

　　參考文獻：

　　1.DGJ08-94-2007，《民用建筑水滅火系統設計規程》

　　2.GB50045-95，《高層民用建筑設計防火規范》

　　3.GB50084-2001，《自動噴水滅火系統設計規范》

　　4.《全國民用建筑工程設計技術措施》(2009)

---
