[摘要]通過對高架倉庫工況特征歸類總結，從技術參數和案例分析了目前高架倉庫常用的消防設施的設計和施工的實際條件的需求，總結得出高架倉庫采用預作用噴水滅火系統是可靠經濟適用的。

　　[關鍵詞]高架倉庫消防預作用噴水滅火

　　一、前言

　　隨著我國國民經濟的迅速發展，科技水平也不斷提高，人們已進入電子時代，工廠的生產程序也隨之發生了重大變革，如過去的倉庫主要是由人工裝卸搬運的單層庫，而現在許多有條件的生產、物流單位正逐步向集中控制、自動化裝卸標準高貨架、堆垛倉庫發展，可實現少占地，提高生產效率，易于集中管理的目的，但同時也存在著一旦發生火災火勢會迅速漫延，不易撲救，容易造成重大財產損失的情況。這就給消防工作提出了一個探討、總結的課題。

　　二、高架倉庫工況特征

　　2.1適用于煙酒、食品、輕工、出版等行業的生產和物流單位，存放采用標準木箱、紙箱包裝的成品或輔料貨品。

　　2.2庫內貨架一般都在7米左右，為多層標準鋼質貨架，建筑高度都在10米以上。

　　2.3倉庫由單排、雙排、多排的多列標準貨架組成。

　　2.4倉庫采用電腦程序集中控制，由自動小車，機器人，堆垛機組成的裝卸、運輸生產自動線。

　　2.5貨架層板多為網格或格柵通透性層板，水、煙容易穿透。

　　2.6要求不能有水漬污損貨品。

　　2.7根據存放貨品類別，按消防有關規定劃分火災危險等級，目前省內的高架倉庫，多為危險1級。

　　三、消防系統的選擇

　　3.1火災自動報警系統

　　因高架標準倉庫具有面積大，廠房建筑高，貨架排列組合的特點，選用一般的感溫、感煙探測報警系統是不能滿足報警功能的要求，見火災自動報警系統設計規范《GB50116—98》，宜選用極早期空氣管抽氣式火災自動報警系統才能達到火災預警，報警的功能要求。

　　3.1.1系統工作原理

　　極早期空氣管抽氣式火災自動報警系統主要由探測控制器和空氣取樣管，UPS不間斷電源等組成。探測器內的抽氣泵通過空氣取樣管和取樣孔從保護區域抽入空氣樣品，樣品空氣持續流入一個裝有高能光源的探測室，這一光源會被樣品中任何煙霧顆粒散射，散射光由一個固態光接收器進行分析。散射光的量與煙濃度成正比。光散射系統對陰燃火和電線過載造成的煙霧顆粒很敏感，因此特別適合要求早期報警的場合中使用。但這種探測器易受環境空氣中的灰塵干擾而產生誤報，所以探測器中安裝了復雜的過濾網和電子除塵裝置。此外，極早期空氣管抽氣式感煙探測的報警閾值固定在一個設定值，這類儀器不能根據現場情況進行調節，誤報的可能性極高。為克服這一問題，目前生產的極早期空氣管抽氣式感煙探測器為智能型，其樣品分析為人工智能，主要是通過改變探測器的靈敏度來適應現場條件的變化。系統還能自動補嘗控測器部件漂移或探測器污染，以便保持最佳性能。

　　3.2預作用噴水滅火系統，根據自動噴水滅火設計規范《GB50084—2001》的規定，應設置自動噴水滅火系統，由于高架庫是采用裝、卸自動運輸線，加上水漬不能污損貨物的要求，采用濕式系統是不能保證高架庫安全運行的工況。

　　目前多采用單聯鎖帶低氣壓監測預作用噴水滅火系統：平時預作用閥后管網充滿低壓空氣，它能克服干式系統噴水遲緩和濕式系統易產生誤動作和滲漏時使貨物受水漬污損的缺點，火災自動報警有早期報警的監測功能，能隨時發現系統中管網的滲漏和損壞情況，更具有提高了系統安全可靠的優點，是目前撲救高

　　3.2.1系統組成

　　1)噴水滅火部分：預作用閥、水流指示器、管網、末端放水裝置及排水放空管網;

　　2)空氣系統：充氣設備、DN25mm空氣管網，自動排氣閥及電動控自閥門;

　　3.2.2工作原理

　　預作用系統，平時預作用閥后管網充以低壓壓縮空氣，火災發生時，報警系統確認火災后，聯鎖自動開啟預作用閥，同時開啟排氣閥，使管道充水，由干式系統轉呈為濕式系統。因此要求火災探測器的動作先于噴頭動作，而且應確保當閉式噴頭受熱開放時管道內已充滿了壓力水，當火源處溫度繼續上升，噴頭開啟便即快速出水滅火。

　　如果發生火災時，火災探測器發生故障，沒能發出報警信號啟動預作用閥，而火源處溫度繼續上升，使得噴頭開啟，于是管網中的壓縮空氣氣壓迅速下降，由壓力開關探測到管網壓力驟降的情況，壓力開關發出報警信號，通過火災報警系統聯鎖也可以啟動預作用閥，供水滅火。

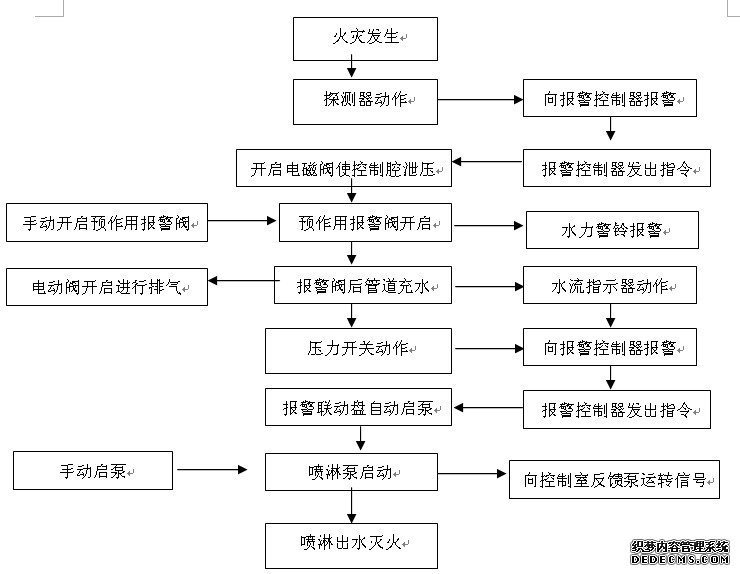

　　3.2.3原理圖

　　



　　四、預作用設計要點

　　4.1設計主要參數

　　4.1.1系統的設計基本參數，應根據實際情況按照自動噴水設計規范《GB50084—2001》5.0.6條相關規定取定。

　　4.1.2配水管流速V>2m/s

　　4.1.3水流至控制噴頭時間t<3min

　　4.1.4系統允許控制噴頭數800個

　　4.1.5系統空氣壓力0.03—0.05mpa

　　4.2貨架內噴頭設置

　　4.2.1貨架內設置開放噴頭數如下表

　　倉庫危險

　　等級 貨架層內設置噴頭層數

　　1 2 >2

　�、� 6 12 14

　�、� 8 14

　�、� 10

　　4.2.2貨架內噴頭的濺水盤距上層貨架底距離不大于150mm

　　4.2.3貨架底為通透性層板,噴頭上方應設置中Φ400mm集熱板

　　4.2.4自動化線裝、卸要求，噴頭安裝定位尺寸誤差應小±2mm。4.2.5高架庫內頂板下按規范設置快速響應早期抑制噴頭,見《GB-50084-2001》5.0.6條規定。

　　4.3管網上的排氣裝置

　　火災時，由火災報警系統聯動開啟預作用閥，由干式轉濕式過程，為不形成氣阻和加速水的流動，要同時進行排氣。

　　4.3.1管網末端設置DN50自動排氣閥

　　4.3.2排氣閥的下端設置DN50mm電磁閥，與報警系統聯動工作�；馂�(zāi)時在開啟預作用閥的同時開啟電磁閥(電動閥)進行排氣。

　　4.3.3為便于排氣閥和電磁閥的檢修工作，宜設置供檢修用常開閥門。

　　4.4系統排水：管網正常工況，不能存水，應在系統低處設置排水管，能將管網中余水排盡。

　　4.5低壓空氣系統是保證預作用噴水滅火系統正常運行的關鍵環節，特別是在多系統的高架倉庫更應注重設計的合理性。

　　4.5.1補氣裝置，宜設置羅茨鼓風機二臺(一用一備)。

　　4.5.2宜設置穩壓罐一臺<Φ0.6MH1.6M>，可以起到穩壓、調壓和減少鼓風機頻繁啟動的功效。

　　4.5.3多系統的共用一組補氣裝置時，應以系統為單位一對一的進行聯動控制，在DN25mm充氣管網上，分別設置壓力開關，電磁閥和電接點壓力表聯鎖控制，當氣壓P≤0.03mpa由氣壓罐進行補氣，P≥0.05mpa時停止補氣。同時在穩壓罐上設置電接點壓力表，電磁閥進行聯鎖控制鼓風機，工作范圍：0.04-0.06mpa，這樣各系統氣壓互不干擾,可達到各氣壓系統平衡的目的。

　　4.5.4空氣系統運行信息要傳遞至控制中心。

　　4.6預作用噴淋滅火系統聯動控制：當火災確認后，打開預作用閥和排氣閥排氣，延遲60秒，關閉排氣閥，管內充滿水;當火災現場溫度升高，閉式噴頭破裂噴水，壓力開關聯動啟動預作用噴淋水泵(位于水泵房)，并向消防控制中心發出水流指示器和壓力天關、信號閥動作及預作用噴淋水泵運行信號;在正常情況下，管內充滿壓縮空氣，當管內氣壓低于0.03Mpa時打開充氣閥，系統還設有超低氣壓報警，即管內氣壓低于0.025Mpa時發出報警信號。

　　五、噴頭安裝操作要點

　　高架庫內均為標準貨架，自動化裝卸生產線的工藝要求，貨架內噴頭定位尺寸誤差在±2mm以內,比一般管道安裝工藝精度要求高，施工存在一定的難度,在安裝操作過程,要改進傳統操作工藝,才可能達到精度的要求.

　　5.1要把住材料質量關

　　5.1.1市場供應螺紋管瑪鋼配件是粗加產品,良莠不齊對管道水平、垂直度會有很大的影響，要認真對管配件進行篩選，去除歪絲和有缺陷的管配件;

　　5.1.2同時對不直、圓度較差的管道均不能用在本工程上

　　5.2改進傳統操作工藝：

　　5.2.1用劃線針代替?zhèn)鹘y(tǒng)石筆劃線操作，減少下料尺寸的誤差。

　　5.2.2用量規核對劃線尺寸，消除因尺產生的誤差;

　　5.2.3用定位卡，檢查瑪鋼件同心度，確保支管安裝在同一條直線上。

　　5.2.4預制過程嚴格控制機械四通的同心度，控制管道水平垂直度誤差在±1mm以內。

　　5.2.5在加工場進行組裝，是量規核查部件組合尺寸，誤差±1mm以內的半成品才能運至現場安裝。

　　六、預作用噴水滅火系統調試與運行要點

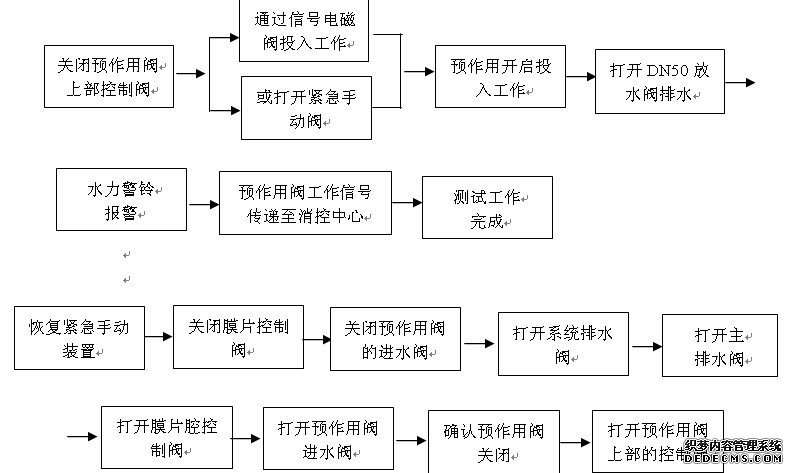

　　6.1預作用閥的功能測試的操作程序：

　　預作用閥的下部、上部均配置有同規格的控制閥門(信號閥門)專供維護管理使用。

　　6.2預作用閥恢復功能的操作程序：

　　



　　6.3系統恢復工作的確認

　　系統恢復工作與否，是保證預作用系統正常工作的關健過程，應予充分注意。

　　6.3.1觀察空氣管接入預作用閥處的壓力表，若壓力顯示值大于空氣壓力值時，說明預作用閥上腔有水，應重新按步驟進行復位。

　　6.3.2延時觀察：有可能因水中雜質卡塞，影響膜片的密封性，產生滲水現象，在短時間內難以發現，所以在復位工作后延時30分鐘后再次確認，確認預作用閥上腔無水，預作用閥完全關閉，才能開啟上部控制閥。

　　6.3.3影響預作用閥不能完全復位的原因：

　　1)未按操作步驟進行復位;

　　2)預作用閥膜片接合片有雜質卡塞;

　　3)膜片接觸面有損傷;

　　4)膜片控制閥管道堵塞，水流不能暢通。

　　七、工程實例

　　某廠由成品、輔料兩庫組成的高架庫區，建筑面積約5000m2，庫高19米，庫內為標準鋼質多層貨架通透性層板，成品庫有近6000個貨位，可存放貨品3萬余箱。采用遠程控制自動化裝卸工藝，實現了貨品全自動化入出庫。

　　7.1消防系統的組成：由極早期空氣管抽氣式火災自動報警系統、預作用自動噴水滅火系統，室內消火栓系統三個部分組成。

　　7.2單聯鎖帶低氣壓監測預作用噴水滅火系統概況。

　　7.2.1滅火用水量151L/S，作用面積內開放12只噴頭，貨架內開放14只噴頭,火災延續時間1.5時。

　　7.2.2噴頭布置

　　1)貨架內每隔4米布置一個DN15mm、68℃噴頭，噴頭總數3800個。

　　2)頂棚屋架下設有DN20mm、K360快速反應早期抑制噴頭661個。

　　7.2.3預作用系統共設7組預作用閥

　　7.2.4低壓空氣系統設羅茨鼓風機二臺，穩壓罐一只。

　　八、結束語

　　通過技術論證和工程實例的總結，現代化的高架倉庫采用預作用噴水滅火系統是既能解決火災撲救困難的問題，又能克服水漬對自動化設施及倉庫內貨物損壞的缺陷，是一個既經濟適用又有效的滅火方案，在工程上可推廣運用，本文總結了各個工作階段的要點，可供消防工程技術人員工作的參考。

---
