摘要：雨水管道是市政排水管道系統的重要組成部分，本文將主要以雨水管道的設計與計算為切入點探討一下這方面的一些工程知識。

關鍵詞：市政,雨水管道,設計,計算

城市排水管道系統是現代化城市不可缺少的重要市政基礎設施,也是城市水污染防治和城市排澇、防洪的骨干工程,它的任務是及時收集、輸送城市產生的生活污水、工業廢水和降水。因此，排水管道的設計是否科學，施工質量是否過硬對城市區域生活有著直接的關系。作為專業工程人員應該要重視排水管道的設計和施工以及質量管理工作。雨水管道是市政排水管道系統的重要組成部分。本文將主要以雨水管道的設計與計算為切入點探討一下這方面的一些知識。

一、雨水管的布置

1.平面布置

城市道路雨水管線應平行于道路中心線或規劃紅線。干管設置在街道中間或一側，并設在快車道外，當?shù)缆芳t線寬度超過50m時，宜在道路兩側布置排水管道[1]。發生平交時其它管線一般可用倒虹管的辦法，分離相交管線。雨水溝道的平面布置，在平坦地區，干溝應設在流域的中部，以減少兩側支溝長度，免得干溝埋深過大，增加造價；在陡坡地區，為避免因溝道坡度太陡而設跌水窨井等特殊構筑物，使干溝與等高線斜交，以適當減少干溝坡度[2]。雨水溝系常沿道路鋪設，設在道路中線的側，與道路相平行，盡量在快車道以外。雨水口的設置位置，要配合道路邊溝，在道路交叉口處，雨水不應漫過路面。

2.管道縱坡

管道縱坡盡可能與街道縱坡一致。雨水管道的最小縱坡不得太小，一般不小于0.3%。為防止或減少沉淀，雨水管設計流速常采用自清流速，一般為0.75米／秒。為了滿足管中雨水流速不超過管壁受力安全的要求，對雨水管道的最大縱坡也要加以控制，通常道路縱坡大于4%時，需分段設置跌水井。

3.管道的埋設深度

一般在干燥土壤中，管道最大埋深不超過7～8m，地下水位較高，可能產生流沙的地區不超過4～5m。最小埋深等于管直徑與管道上面的最小覆土深度之和，在車行道下，管頂最小覆土深度一般不小于0.7m。在管道保證不受外部荷載損壞時，最小覆土深度可適當減小。冰凍地區要依靠防凍要求來確定覆土深度。

二、雨水口和檢查井布置

雨水口是在雨水管道或合流管道上收集雨水的構筑物。雨水口一般設在街區內、廣場上、街道交叉口和街道邊溝的一定距離處。雨水口有平式、立式以及聯合式等多種形式。平式又分為緣石平篦式和地面平篦式，緣石平篦式雨水口適用于有路緣石的道路，主要排除路面水；地面平篦式適用于無路緣石的路面、廣場及地面低洼聚水處等。立式雨水口有立孔式和立篦式兩種，適用于有路緣石的道路，其中立孔式適用于篦隙容易被雜物堵塞的地方[3]。聯合式雨水口是指在水平和垂直方向上均有雨水篦子，宜用于徑流集中且有雜物堵塞處。

雨水口一般根據道路縱橫坡、街道寬度、周圍建筑物，選擇雨水口形式及布設方式。對于低洼積水點和交叉口豎向必須規劃雨水口。要根據當?shù)乇┯陱姸取⒂晁�口泄洪能力，確定雨水口數量、位置與間距，交叉口要單獨設計。立式雨水口進水孔底面要比附近地面略低，平篦式雨水口比附近路面要低3－5厘米。當管道將雨水排入池塘或小河時，水位變化小，出水口構造簡單，宜采用分散出水口。就近排放管線短、管徑小，造價低。當河流等水體的水位變化很大，管道的出水口離常水位較遠時，出水口的構造就復雜，因而造價較高，此時宜采用集中出水口式布置形式。

檢查井可連接溝管，相鄰兩個檢查井之間的管道應在同一直線上，便于檢查和疏通操作。檢查井要設置在管道容易沉積及經常需要檢查的地方。三、雨水管道設計

雨水管道的布置原則是根據城市總體規劃、道路網規劃和居民區詳細規劃，結合地形、地物等條件確定，力求做到工程經濟合理，管網疏密恰當，避免埋深過大或過小，坡度過陡或過緩。規劃雨水管道要著重考慮幾個問題。

1．充分利用地形，分區就近排入水體

要盡量利用自然地形坡度，以最短的距離排入附近的池塘、河流、湖泊或郊區灌溉系統。當水體位置較遠，且地形平坦或地形不利的情況下，要考慮設置水泵站；當天然水體的水位高于管道出口時，可以設置出口泵站。

2．雨水干管應沿排水地區低處布置

對于地形起伏較大地區，雨水干管應結合主要道路走向沿山谷低處布置，兩側斜坡地可借支管連接。具體布置時，應先根據地形劃分地面水徑流的分水嶺線，然后在相鄰分水線之間沿谷線低處布置。

3．合理選擇和布置出水口

出水口要結合地形、水體具體情況采取分散或適當集中布置。當管道出水口的構造比較簡單、造價不高時，宜考慮分散布置[4]；若河流水位變化很大，管道出水口離常水位很遠時，出水口建筑費用大，此時不宜采用過多的出水口，宜集中布置并選擇合適的位置。

此外，在道路路面上應盡可能利用道路邊溝排除雨水，為此，在每條雨水干管的起端，通常利用道路邊溝排除雨水，從而減少暗管長度約100～150m，降低了整個管渠工程的造價。

四、雨水管道設計與計算實例

某城市建筑布局及排水管道主干管道設計平面圖如圖1，管渠粗糙率，暗管n=0.013，滿管明渠n=0.025；邊坡系數m=1.5；起點埋深1.5m；河道正常水位標高45.5m。

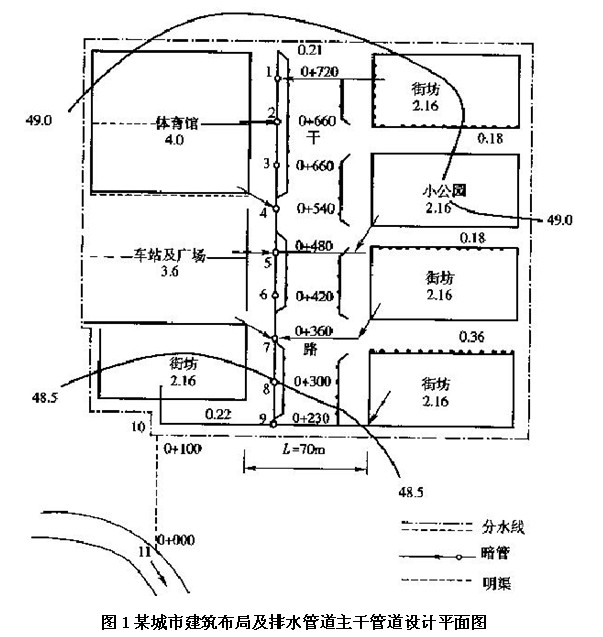

圖1某城市建筑布局及排水管道主干管道設計平面圖

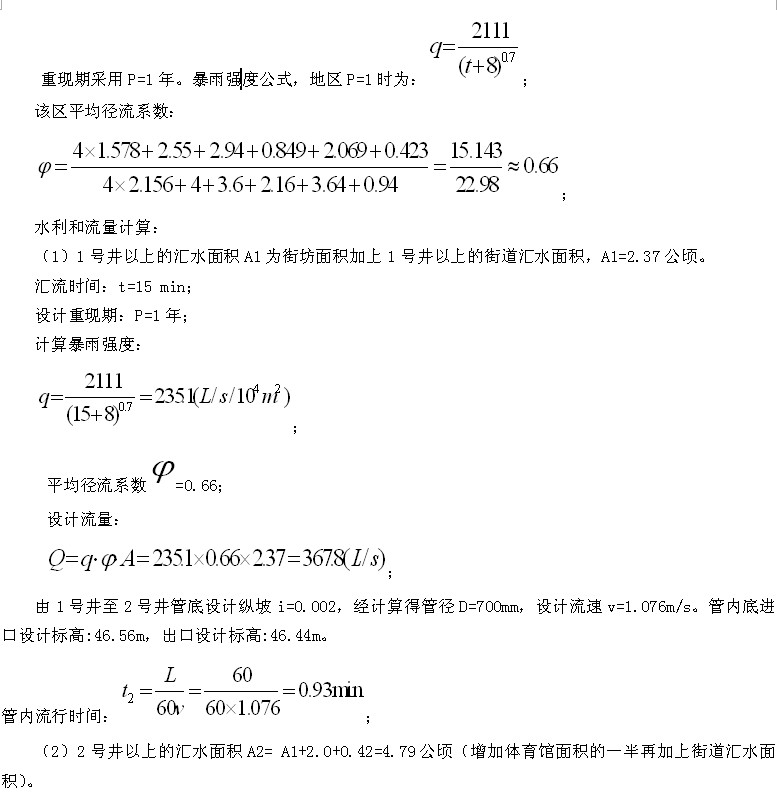

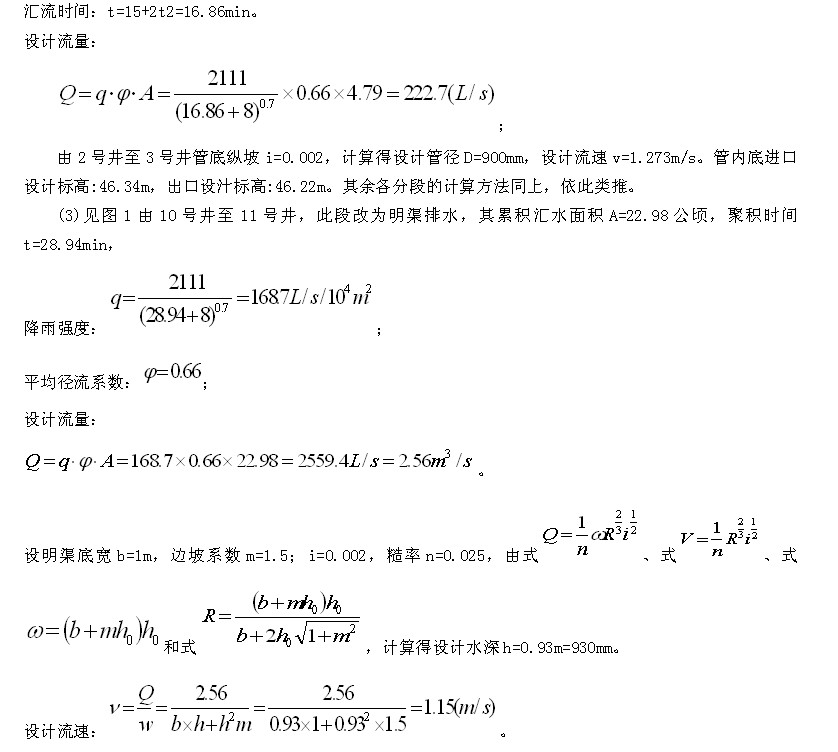

1．設計過程

確定干管流向、匯水面積、管道布置。管道開始匯流時間，由于街坊內部有排水系統，估算取15min。

出口河道正常水位為45.50m，所以渠底設計標高進口為44.78m；出口為44.56m。

城市雨水管道工程是一個系統性工程，涉及到雨水排水體制，雨水管渠布置，雨水口的布置，檢查井布置等，對相關工程設計和施工人員要求非常高，需要非常專業的系統性知識和能力，此外還需要從大量的實際工程中累積經驗，不斷完善城市市政給排水工程設計的水平和能力。

參考文獻：

[1]《室外排水設計規范》GB50014-2006北京,中國計劃出版社.

[2]周青,楊華,周敏等.復雜環境下大口徑市政排水管道的設計和施工[J].中國給水排水,2012,28(20):73-77.

[3]龍文錦.近河涌道路的雨水排水管道設計[J].建材發展導向（下）,2012,10(2):278-279.

[4]王博,吳彥成.市政道路雨水工程管道設計的淺析[J].城市建設理論研究（電子版）,2012,(10).

---
