摘要：土建框架內重型化工塔類設備的吊裝施工工藝在化工行業的應用具有一定典型性，在我司承接的福建三鋼(集團)三明化工有限責任公司一、二合成醇烷化技改工程多次使用并取得成功，本文就一合成醇烷化重型設備中壓醇化塔的吊裝施工工藝進行闡述，重點從吊裝方法、吊裝的計算校核等分析如何吊裝中壓醇化塔。

　　關鍵詞：吊裝;重型塔類設備;校核

　　一、工程概況

　　三明化工有限責任公司一合成醇烷化技改項目，R701中壓醇化塔是一臺核心設備，其外形尺寸：φ1610X88H=19590Q=91.55t安裝于中壓醇化塔框架基礎上(見設備吊裝示意圖)。

　　二、施工前準備

　　1、設備基礎土建施工完畢，并經驗收合格。

　　2、施工圖紙齊全，設備全部到達現場驗收合格。

　　3、地腳螺栓預埋符合要求。

　　4、墊鐵等的數量規格等符合要求。

　　三、吊裝方法

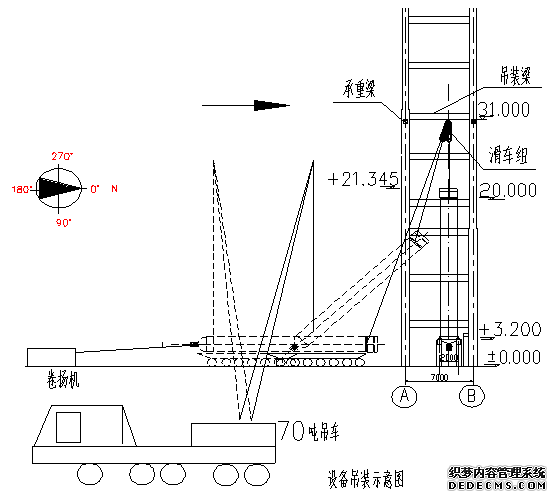

　　根據江蘇省化工設計院有限公司的框架施工圖可以知道，在框架+31.000m層的東西向①、②軸之間設計為吊裝承重梁，其每根橫梁設計吊點承重受力為100噸，設備吊裝需由框架南側進入(其他方向無空間位置)，而南北向A、B軸之間每根橫梁受力僅為30噸。根據一合成中壓醇化塔的本體參數、結構特點和施工現場的條件，如果僅用現有的框架梁無法滿足設備吊裝的需要。經計算校核后，擬設計制作兩根工字梁(見吊裝工字梁示意圖)安裝在①、②軸之間的承重梁距①軸中心線2.2m處，對準中壓醇化塔基礎作為設備吊裝用。設備吊裝前，將兩個吊裝工字梁安裝在+31.000m層①、②軸之間承重梁上，用[16#槽鋼連接成一個框架,吊耳位置對準設備基礎后將其限位。在每根工字梁上分別掛上一組H50×6D滑車組，用2副H50×6D的滑車組來抬吊中壓醇化塔外殼。設備吊裝前，將中壓醇化塔外殼用鋼排運至框架南面后(或?qū)⒃O(shè)備抬吊至鋼排上)，將中壓醇化塔外殼頭部伸入框架內，利用里面掛的2組H50×8D滑車組將頭部抬起,尾部用70T汽車吊抬吊;為了防止設備起吊后尾部突然沖進到建筑物里面，撞上基礎，必須在設備尾部掛一副H40×6D的滑車組起到溜繩的作用，將鋼排和設備緩緩地送入框架,直至設備直立就位(見設備吊裝吊裝示意圖)。

　　



　　四、計算校核

　　1、吊裝鋼梁受力分析：

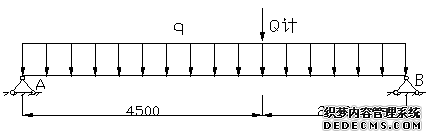

　　吊裝鋼梁受力示意圖：

　　



　　Q計總=(Q+q)=(92+8)*1.1*1.1=121t

　　Q計=1/2P計總=60.5t

　　每根鋼梁吊點處彎矩：Max=Mc=Q計*a*b/L=60.5*2.5*4.5/7=97.2t•m

　　選用H鋼H740*400*20*20，由現場采用Q235B鋼板自制。

　　鋼梁自重均布力：q1=375kg/m

　　鋼梁自身彎矩：M自=q1*L*2.5/2-q*2.52/2=375*7*2.5/2-375*2.52/2=2109kg.m=2.1t.m

　　截面慣性矩:Ix=[40*743-(40-2)*(74-4)3]/12=264580cm4

　　抗彎截面模量：Wx=Ix/ee=H/2=74/2=37cm

　　正應力σmax=(Mx+M自)/Wx=(Mx+M自)*H/2Ix=(97.2+2.1)t•m*37cm/264580cm4=99.3*104*37*10-2/264580*10-8=0.0139*1010Pa=139MPa<[σ]=150MPa

　　為加強安全系數，在鋼梁的腹板、翼板等多處焊接加強板。

　　梁中部最大剪應力：

　　τmax=Qmax•∫0/Ib0=Q/Hd=60.5*104/0.74*0.02=40.9*106Pa=40.9MPa<84MPa

　　最大撓度=Fmax=P計*L3/48EIx=(60.5*73*104)/(48*2*1011*264580*10-8)=0.008m=8mm

　　2、跑繩拉力S=1/2*Q計*0.1455=1/2*121*0.1455=8.8t

　　其中每臺10t卷?yè)P(yáng)機的跑繩拉力約為8.5t,起吊鋼絲繩選用6×37+1，Φ=28，ó=155kg/mm2。

　　吊裝中計算的參數：

　　1) 中壓醇化塔R701重量Q=92t，吊具重量約q=8000kg;

　　2) 取動載系數為k1=1.1;不均衡系數為k2=1.1;

　　3) 板厚20mm的結構型鋼抗彎許用應力為[σ]=150MPa，抗剪許用應力為84MPa

　　4) 滑車組有效繩數為n=16;

　　3、吊耳受力計算：

　　



　　3.1通過孔中心線水平斷面處，吊耳A-A面受力分析：

　　σ=Q計/[(50-11)*δ]=60.5*1000/[(50-11)*6]=258kg/cm2=25.8MPa<[σ]=150MPa

　　強度滿足安全要求。

　　3.2通過孔底面斷面處，B-B面吊耳受力分析，按拉曼公式計算。

　　P=Q計/(d*δ)=60.5*1000/(11*6)=917kg/cm2

　　σ=P*(D2+d2)/(D2-d2)=917*(352+112)/(352-112)=1118kg/cm2=111.8MPa<[σ]=150MPa

　　式中：D-----吊耳外徑長度，D=500mm

　　d-----吊耳孔內徑，d=110mm

　　δ-----吊耳厚度

　　強度滿足安全要求。

　　3.3吊耳板焊縫強度校核

　　τ=Q計/(L1*δ*0.7)=60.5*1000/(50*4*0.7)=432kg/cm2=43.2MPa<[σ]=150MPa

　　式中：L1-----焊縫接觸長度，δ-----焊縫高度

　　強度滿足安全要求。

　　五、吊裝步驟

　　1、吊裝前的準備工作

　　對現場行走路線進行壓實，鋪設必要的鋼板以保護地下管網，設備吊裝前，要做好全面仔細的檢查核實工作。檢查卷?yè)P(yáng)機、鋼絲繩等起重機具是否完好，工作是否正常;設備基礎是否符合要求，設備方位是否確定;各崗位人員是否全部到位等。

　　正式吊裝前，吊裝總指揮進行吊裝作業交底;布置各監察崗位進行監察的要點及主要內容;起吊放下進行多次試驗，使各部分具有協調性和安全性;復查各部分的變化情況。

　　2、吊裝就位

　　由總指揮下令各崗位人員到位，檢查指揮信號系統是否正常;各崗位人員匯報準備情況，并及時反饋給總指揮;正式起吊，使設備離開地面300-500mm時停止，并做進一步檢查，各崗位人員匯報情況是否正常，正常后繼續起吊，吊車隨著卷?yè)P(yáng)機的提升緩慢旋轉，直至設備達到垂直位置后，將吊車吊鉤松開。

　　六、安全保證措施

　　1、起重工應持證上崗，由經驗豐富的起重工擔任指揮，一切行動聽指揮。

　　2、吊裝作業區要設置警戒區，并有專人看護，嚴禁無關人員進入和通過，吊臂和起吊物下嚴禁行走和站人。

　　3、起重作業前必須對起重機械的運行部位、安全裝置、吊具、索具等進行詳細檢查，不得帶病工作。

　　4、吊裝前必須向參加起重作業的人員進行安全技術交底,并有全體人員簽字的書面安全技術交底記錄。

　　參考文獻：

　　1、江蘇省化工設計院有限公司設計的施工圖。

　　2、《起重設備安裝工程施工及驗收規范》GB50278-98。

　　3、《化工設備安裝工程質量檢驗評定標準》HG20236-93。

　　4、《化工塔類設備施工及驗收規范》HGJ211-85。

---
