崔玉偉

　　( 南京艾爾康威物料輸送系統有限公司 江蘇省 南京市 210000)

　　摘要：電力事業發展離不開良好的電氣自動化控制系統設計。為了提高設備使用效率，保證電力系統穩定運行，需要充分了解電氣自動化控制系統。本文基于此，結合實際經驗，探討氣力輸送系統的電氣自動化控制系統設計，闡述了幾種常見設計，以幫助全面認識和理解這類電氣自動化控制系統。

　　關鍵詞：氣力輸送系統;電氣自動化控制系統;設計

　　氣力輸送是以負壓或正壓氣流為基礎通過管道對粉料進行輸送的技術。相較于其他機械輸送方式來說，其操作方式簡單、占地面積小、布置靈活、便于維修，這些特點在機械輸送中具有較大優勢，被廣泛應用在鋼鐵、煤礦、糧食、化工等行業。氣力輸送系統設計的合理性，決定了輸送效率、運行成本和維修情況，而其中的電氣自動化控制系統設計和應用決定了氣力輸送系統的成效[1]。

　　一、電氣自動化技術概述

　　氣力輸送系統的有效運行離不開電氣自動化技術，這是提高氣力輸送系統工作效率的關鍵，不僅促使其朝著自動化控制方向發展，還具備了性能、結構科學先進化的優勢。電氣自動化技術將多個學科和領域融合在一起，包含了通信技術、計算機應用、運動控制技術等，成為科技信息化時代下的新型技術。在氣力輸送系統中電氣自動化技術也發揮著越來越重要的作用，能夠?yàn)檎麄�(gè)工程相關工作的開展提供有效保障;其具備的內向調控和檢測功能，能夠在應用時實現自身調控與檢測，從而實現無人化操控和遠程操控。將其應用到氣力輸送中，在生產工作效率整體提升的同時，還能有效加強整個工程的安全性，其特點和優勢較為明顯[4]。

　　二、粉體氣力輸送設備結構

　　整套系統包括拆包系統設備、氣力輸送設備、料倉及稱重卸料設備、壓縮空氣管路等。中間料倉CHO3容積為10立方米，帶有稱重傳感器(5噸稱重模塊3個)及一個上料位傳感器。中間料倉CHO4容積為2立方米，帶有稱重傳感器(2噸稱重模塊3個)及一個上料位傳感器。每個料倉均帶有氣動助流卸料系統，頂部安裝脈沖式袋式收塵器，底部均帶有螺旋輸送機，每條螺旋輸送機的出口均帶有氣動蝶閥。中間料倉與混料機連接，卸料口帶有氣動球頂閥用于隔離混料機的水汽，混料機的頂部布置有加料收塵器，與物料接觸的設備為SS304不銹鋼，所有設備均為粉體專用，整個輸送系統全封閉。

　　三、氣力輸送系統的電氣自動化控制系統的設計

　　3.1 進料程序設計

　　在大袋卸包區域內操作人員通過對控制柜上的觸摸屏操作，完成把粉體原料輸送到相應的料倉內。進料程序流程圖如圖1所示，程序設計了六個程序段，分別對料倉加料輸送進入、退出、加料輸送開機過程、加料輸送關機過程、低限監控及旋轉閥開關進行控制。在輸送過程中，為了降低廢料產生和保證物料的利用效率，系統在收到高料位傳感器CHO3-IL01發出的超限信號時，仍然保持工作狀態，當同時檢測到換袋指令(即一袋料加完)方可停止進料。另外為確保系統能安全輸送，在啟動及輸送過程中對管道的壓力、對應的料倉收塵器壓力差進行實時監控，一旦管道壓力及對應的料倉收塵器壓力差達到危險值，即管道出現堵料及堵料趨勢，或者對應進料倉的收塵器壓力差達到危險值(過濾材料嚴重堵塞)，系統便進入自動排堵程序。在自動排堵過程中系統會關閉加料旋轉閥及大袋卸包機;若2分鐘內不能完成排堵(壓力上限信號不消失)，控制系統會自動關閉輸送 系統并報警，請求人工干預處理故障。

　　

　　圖1 進料程序流程圖

　　

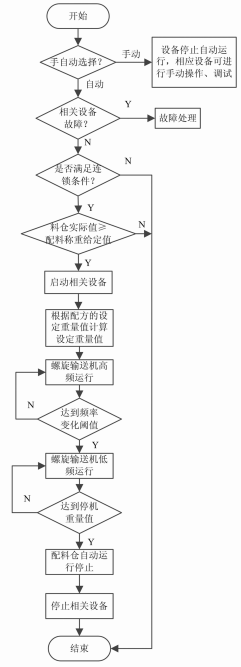

　　圖2 配料程序流程圖

　　3.2 配料程序設計

　　配料控制工藝是向相應液體配料系統的混合罐進行投料，將運行相應的螺旋機、球頂閥、氣動蝶閥和配料收塵器等設備。 配料程序流程圖如圖2所示，程序設計了十個程序段，分別對配料稱重進入處理、配料稱重退出處理、配料開機過程、配料計量處理、變頻器調速處理、提前關機處理、配料停止重量計算、修 正值限幅等進行控制。此程序設計的關鍵在于配料精度的控制，通常我們選擇在重量設定值與實際稱重值相等時，發出停機控制信號。實際運行時，設備接收到停機信號到設備完全停機，還需要一定的時間。系統在這段過渡時間內還會繼續將管道中存有的物料向配料倉輸送，從而產生較大的誤差。為了達到高精度的配料要求，本控制系統采取螺旋輸送機變頻控制兩段式加料及提前停機控制。當中間料倉開始卸料至混料倉時，螺旋輸送機高頻運行，快速卸料，直到物料設定值與當前進料總量差值為70kg(設定60kg為頻率變換閾值)螺旋輸送機開始轉換至低頻運行。當物料設定值與當前進料總量差值小于60kg時，螺旋輸送機低頻運行，低速卸料。螺旋輸送機從高頻運行降低至低頻運行需要一個過程，故留下10kg作為緩沖。變頻控制中，要注意螺旋輸送機運行最低頻率不能低于變頻器可以正常工作最小頻率，本系統中變頻器正常工作最小頻率為8Hz。

　　3.3 清倉程序設計

　　清倉控制是為了更換生產品種而設置，將運行相應的螺旋機、球頂閥、振動器和倉頂收塵器等設備。控制系統中用到的倉頂收塵器均為脈沖式袋式收塵器，當收塵量達到一定程度，清灰裝置會按壓差設定值或者時間設定值自動關閉離線閥，然后控制程序打開電控脈沖閥，進行停風噴吹，通過壓縮空氣的瞬間噴吹可以大大增加濾袋內壓力，即可將濾袋上積攢的粉料送至料斗中，最后由卸灰裝置排出。程序設計了五個程序段，分別對清倉進入，清倉退出，清倉開機過程、清倉關機過程及綜合故障檢測進行控制。

　　3.4 人機界面設計

　　觸摸屏開始顯示的是料倉操作畫面，系統正常運行過程中，操作工和控制系統之間的管控通過界面操作實現。當需要了解一些業務運行情況或設備運行狀態時，按狀態查詢鍵，畫面即可切換至信號狀態畫面;查詢?cè)O(shè)備的故障報警信息時按故障查詢即可切換至故障查詢畫面。

　　四、氣力輸送系統中電氣自動化控制系統的應用價值

　　4.1 監測優勢

　　由于電氣自動化技術應用可以實現高精準的監測功能，因此在不同領域中都發揮出重要的應用價值。以電氣系統為例，在其運行中常常會因電氣設備故障從而對整個系統運行造成阻礙，這時就要進行必要的檢查或監測，確認相關設備及零件是否能夠正常運行。但如果在系統中使用了電氣自動化技術，就能夠有效改善這一問題，實現監測工作自動化，以此節省了人工的投入，也使整個電氣系統的運作不受阻礙，不會影響其相關工作的進程，即發揮出監測工作的應用價值，更為電氣系統的安全可靠運行提供了保障[7]。

　　4.2 遠程控制

　　隨著時代的發展，如今很多科技的應用都在強調一點那就是全面自動化，實現無人操作或是遠程控制，這正是電氣自動化技術的優勢所在，其能夠通過信息技術終端設備或計算機網絡裝置設備，實現遠程控制和全天候?qū)崟r(shí)監控。這一特點能夠極大減輕人工工作量，降低人為操作誤差，工作效果更加明顯，準確度和靈活性方面都遠超人工操作。

　　4.3 智能化

　　電氣自動化技術由于其功能多元化的優勢，在氣力輸送系統中獲得較高地位。多元化智能應用可以在應用與開發高性能PLC、科學演算可視化與用戶界面圖形化等系統的基礎上，有針對性的根據需求主體的要求和習慣進行個性化設計，并構建出適合的程序控制體系，為的就是保證各類用戶可以及時利用菜單和窗口完成操作任務，能夠讓用戶了解和體驗工序流程的便捷性。要全方位的完善并改良現有的體系架構。隨著經濟發展和技術進步，各類設備或系統越來越復雜，對電氣自動化技術也提出了更高要求，以往傳統控制模式已經不能滿足實際需要的控制標準。因此，需要不斷創新和提高電氣自動化技術，在模塊、集成、網絡和數字化方面獲得新的突破，進一步提升電氣自動化控制系統的應用深度和廣度，實現現代化和規范化發展，在氣力輸送系統中發揮出更大作用[8]。

　　4.4 節能化

　　在氣力輸送系統中要提供合理數量的電氣設備，才能更好的進行運轉。但電氣設備在實際運行中，會由于環境的復雜和各種因素影響，出現資源不能合理配置以及浪費能源的問題。在生產和分配電能及應用過程中都要經過各類電氣設備，其中有變電、用電、發電設備和電纜線路等一系列設備，這些過程中的每個環節都會出現能源損耗，小規模的損耗是很難避免的，不過可以通過借助有關節能技術將損耗程度控制在最低范圍之內。因此，在科學設計電氣系統結構中，引入電氣自動化技術，以科學的方式使用各類能源，以此實現節能減排和環保發展，因此電氣自動化技術在節能環保領域?qū)⒂芯薮蟮陌l(fā)展空間。

　　結語：

　　綜上所述，在氣力輸送系統中應用電氣自動化技術，獲得了生產效率的提高和經濟效益的提升，保障了人民生活安全。因此要積極深入研究電氣自動化技術，熟悉并掌握電氣自動化技術的設計，發揮出技術應用的最高水平，促進國民經濟的快速發展。
