新塘水廠濾池絮凝沉淀池清水池自動化系統簡介
鄭準澤
摘要：本文對具有國際先進水平的大型凈水廠制水系統改造自動化系統進行介紹
關鍵詞：系統概述 主控PLC站
1. 新塘水廠制水系統概況
新塘水廠位于增城市新塘大墩村，是廣州市自來水廠市自來水公司第四大水廠。設計生產能力為70m³/d, 1974年開始建設，工程分四期完成。各期處理系統單元工藝形式及凈水能力見下表
常規處理系統凈水能力
凈水系統 反應 沉淀 過濾 處理能力（萬m³/d）
第一期 網格反應池 斜管沉淀池 無閥濾池 15.0
第二期 回轉反應池 斜管沉淀池 移動罩濾池 15.0
第三期 網格反應池 斜管沉淀池 虹吸式濾池 20.0
第四期 網格反應池 斜管沉淀池 移動罩濾池 20.0
由于第四期工程的建設將第一期、第四期的絮凝沉淀池合建，增加了各期工程構筑物之間的連通管，再加上多年來對設備的技術改造，使各期的供水能力實際已發生改變。一期（第四期改造完）絮凝沉淀池生產規模由35萬m³/d降低到28萬m³/d，二期絮凝沉淀池生產規模由15萬m³/d降低到12萬m³/d。新建生產規模為30萬m³/d的網格絮凝反應池。仍保持70萬m³/d處理能力。
2. 濾池絮凝沉淀池及清水池自控
⑴系統概述
本次新上工程絮凝沉淀池和濾池常規處理控制系統根據工藝過程主要由以下單元組成：絮凝池虹吸排泥閥現場控制單元、刮泥機現場控制單元、絮凝池螺桿泵及吸泥閥現場控制單元、濾池濾格現場控制單元、反沖洗泵及鼓風機現場控制單元和制水工作站組成，其中絮凝池虹吸排泥閥現場控制單元、刮泥機現場控制單元、濾池濾格現場控制單元采用小型PLC控制系統；絮凝池螺桿泵及吸泥閥現場控制單元、反沖洗泵及鼓風機現場控制單元采用中型PLC控制系統；制水工作站采用一臺雙機熱備的大型PLC系統。小型、中型PLC通過交換機與大型PLC通訊。制水工作站通過光纜接入水廠原有自控系統。
⑵系統總體設計方案
水廠運行自動化水平為正常運行時現場無人值班或少人值守。自動控制系統由管理控級和設備控制單元組成。包括兩個組成部分：生產過程的監測與自動控制系統；生產管理計算機網絡系統。
監控系統由二層網絡組成，分別為信息層和控制層：信息層由HMI和數據服務器及工作站組成；控制層由各大型PLC及各個現場控制單元組成。信息層：各個工作站和數據服務器之間通過以太網相連。以太網上可另掛若干辦公計算機安放于廠長辦工室及其它生產部門；控制層；現場設備PLC控制單元與大型PLC之間以標準工業現場總線相連。濾池絮凝沉淀池清水池自控系統詳見圖1。
① 濾池絮凝沉淀池PLC1
主要功能為監控38格濾池，濾池周邊的電動閥門，絮凝反應池排泥閥，螺桿泵及電動閘閥的運行及監控，以及相關的儀表的監測。
② 反沖洗泵及鼓風機現場控制單元PLC2
反沖洗泵及鼓風機現場控制單元主要功能包括采集反沖洗水泵出口總管流量、壓力，鼓風機出口總管空氣流量。實現反沖洗水泵機組和鼓風機的一步化開停，變頻電機調

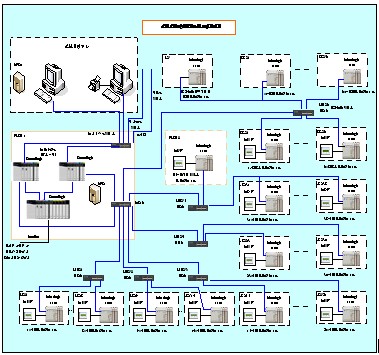

圖1 濾池絮凝沉淀池清水池自控系統圖
速控制和濾池反沖洗排隊控制要求。反沖洗泵機組一步化開停設備包括：主反沖洗水泵電機、水泵出口閥門等，鼓風機一步化開停設備包括：鼓風機、鼓風機出口閥門。操作終端上動態顯示機組工藝流程 、工藝檢測參數和設備工作狀態。接受上一級下達的控制指令、工藝參數的整定，判斷其正確性、可行性后執行。
③ 濾格現場控制單元
濾格現場控制單元主要功能是采集濾格水位及濾砂層壓差信號。控制進水閥、排水閥、反沖洗水閥、反沖洗氣閥、排氣閥開關及狀態監控。跟蹤設定濾格水位值控制清水出水閥的開度實現恒液位濾水控制。根據水位及壓差信號及過濾時間判斷是否需要反沖洗，并將請求反沖洗信號上傳至反沖洗泵及鼓風機現場控制單元。反沖洗實現反沖洗時各閥門順序動作，接受上一級下達的控制指令、工藝參數的整定，判斷其正確性、可行性后加以執行。操作終端上動態顯示濾池工藝流程、工藝檢測參數和設備工作狀態并實時上傳數據。
④ 排泥閥控制箱現場控制單元
排泥閥控制箱現場控制單元主要功能是根據工藝要求，打開水力控制閥，用于絮凝反應池排泥。
⑤ 刮泥機控制箱現場控制單元
刮泥機控制箱現場控制單元由刮泥機廠家配套提供。
⑥ 絮凝池螺桿泵及吸泥控制箱現場控制單元
絮凝池螺桿泵及吸泥控制箱現場控制單元主要功能是采集污泥界面儀的數據，根據工藝要求判斷是否需要排泥，當需要排泥時，打開螺桿泵以及需要排泥的絮凝反應池的電動閘閥。直至污泥界面儀檢測污泥界面達到設定下限值。接受上一級下達的控制指令、工藝參數的整定。判斷其可行性后加以執行。
⑦ 主控PLC站（配置現場操作站，安裝于控制屏面板）用于濾池及其它設備的公共控 制。主要負責協調各濾池的反沖洗控制，對反沖洗泵、鼓風機及出口閥門進行控制，沉淀池定時或按預設流程進行排泥，濾池采用恒水位方式運行，依運行時間和狀態進行反沖洗。按工藝要求控制同時排泥及反沖洗數量。
主控PLC通過自帶的模擬量輸入模板采集與該站臨近的水質儀表參數。監控計算機監控格濾池、反應池、刮泥機、電機變頻控制器、電力監測器的運行狀況和重要的實時生產數據。監控任意一個反應池的運行狀態并能設定和修改其運行參數。監控反沖洗泵房里任意一個電機變頻器的運行狀態并能設定和修改其運行參數。監測凈水系統水質儀表的送出的全部水質參數。直接可以控制濾池的照明系統。
總結：本制水系統自動控制系統技術先進，能滿足正常運行時現場無人值班或少人值守。
參考文獻
【1】王平等著 工業以太網技術
【2】石碩 主編 交換機/路由器及其配置（第二版）
