塑模商標圖案智能三維雕刻系統
摘 要設計一套由三菱Q系列PLC、伺服驅動器、伺服電機、變頻器等組成的智能三維雕刻系統。針對產品塑模包裝上的商標或圖案進行按需定制及雕刻，可進行自動操作模式或手動操作模式并采用最優路徑雕出用戶需要的圖案，滿足不同用戶的需求。并利用紅外感應模塊識別貨品到位信號，設計推送機構，進行快速出入貨，提高工作效率，形成智能雕刻過程。
關鍵詞三菱Q系列PLC;最優路徑;智能;三維雕刻
1 引言
在傳統商標制作過程中一般貼紙形式商標儲存環境要求高、商標易受損傷，而在手工雕刻商標中又存在合格率低、效率低、產量低和需要大量勞動力等問題。這些問題都會使制作過程乃至制作結果不盡人意，大量浪費人力物力，從而造成資源的浪費。針對以上傳統商標制作過程中存在的問題，提出了由三菱Q系列PLC、伺服驅動器、伺服電機、變頻器等組成的塑模商標圖案智能三維雕刻系統。
針對產品塑模包裝上的商標或圖案進行按需定制及雕刻，可進行自動操作模式或手動操作模式并采用最優路徑雕出用戶需要的圖案，滿足不同用戶的需求。并利用紅外感應模塊識別貨品到位信號、設計推送機構、進行快速出入貨、提高工作效率、形成智能雕刻過程。
2 設計目標
針對傳統商標制作過程中存在的問題進行了逐一的分析、解決。首先，雕刻機的工作效率很高。任何機械只要有足夠的動力，就可以不停的工作。消除了人工雕刻對體力和腦力的耗費。
此外，雕刻機采取流水線作業，較之人工雕刻，工作效率高是本雕刻系統的一大優點。其次，雕刻機對操作人員的技術要求低。眾所周知雕刻本身也是一項技術，人工雕刻需要雕刻者熟練掌握雕刻技術，但是雕刻機通過對程序的設置，簡化了對工人的技術要求。只要它們懂得一點機械操作技術即可。再次，雕刻機能夠產出質量更高的產品。技術程度再熟練的雕刻技術人員也可能會出現差錯，然而雕刻機可以最大限度地降低誤差，使得雕刻出來的產品更加精確。也就是說該系統雕刻的產品是高精度的，這一點幾乎是人工雕刻所無法比擬的。
另外，本系統會在很大程度上提高雕刻精度及產品精美度，合格率高，并解決一般貼紙形式商標儲存環境要求高，易損傷商標的問題。
3 系統模型設計
在PLC逐漸普及的今天，將PLC應用于智能雕刻上，提高控制的靈活性和便捷性，為各行業商標制作提供了便利。
3.1系統硬件設計
(1)PLC的CPU模塊選型：選用Q02HCPU來進行整個系統的控制。Q02HCPU是高性能型CPU，在本系統中起到整體邏輯控制與通訊功能。
(2)I/O輸入輸出模塊選型：選用1個輸入模塊QX41與1個輸出模塊QY41P作為系統與外部I/0設備通訊的接口。輸入模塊連接啟動按鈕、停止按鈕、復位按鈕、限位開關、手動自動切換按鈕、正反轉切換按鈕、XYZ軸選擇按鈕和傳感器，輸出模塊連接繼電器等。

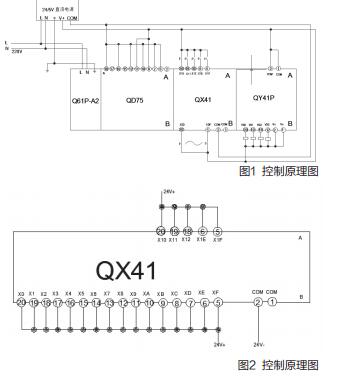

(3)智能模塊選型：選用1個QD75P4N來控制三個伺服系統運行�？刂圃砣鐖D1、圖2(QD75P4N模塊三軸接線)所示。
(4)人機界面選型：選用GOTSIMPLE系列的GS2110-WTBD作為整個系統的監控顯示窗口。

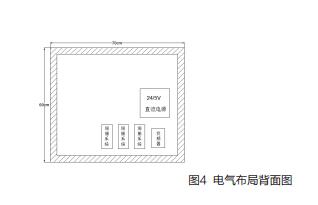

(5)電氣布局圖(控制面板各電器的安裝位置如圖3，圖4所示)。

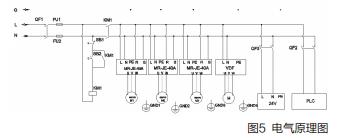

(6)Q系列PLC、24/5V直流電源原理圖：系統電源的二相電和接地經過端子分別與Q系列PLC、24/5V直流電源，另外，引出L、N兩條線與電源相連，分交流接觸器做控制電路，中間繼電器做輸出隔離和控制輸出元件，直流電源為傳感器、等提供電源。電氣原理圖如圖5所示：
3.2系統軟件設計
(1)整個系統的設計過程中所用到的軟件，如表1所示。

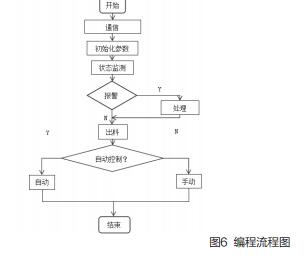

(2)按自頂向下的順序編寫程序，模塊化設計各功能塊。編程流程如圖6所示：
4 人機界面設計

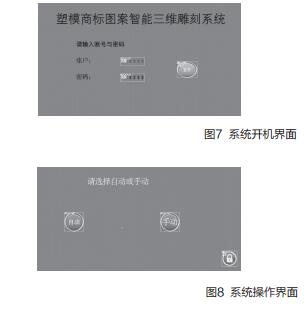

在本套智能控制系統中，觸摸屏的人性化界面，讓控制更加方便�？梢灾庇^地看到系統的當前運行狀態，并輕松寫入設置數據和下達控制指令。它包主界面、參數設置界面和控制界面和監控界面。系統的開機界面，操作界面如圖7，圖8所示。
觸摸屏操作步驟如下：
(1)系統調試前先將觸摸屏程序?qū)氲接|摸屏中，以實現控制系統的調節;
(2)進入開機畫面，觸碰畫面的任意地方進入系統主界面;
(3)在系統主界面中，按下相應的設置菜單和按鈕，進行調試工作。
5 結論
本文以三菱Q系列PLC為控制核心，以三菱GS系列觸摸屏為監控設備，及相關器件組成了一套塑模商標圖案智能三維雕刻系統。該系統通過PLC控制伺服驅動器驅動伺服電機，使橫、縱及深度三維定位達到精準，運行平穩，并可以轉換運行速率，大大提高了效率，節省了大量的人力，使雕刻的圖案更加精美。圖案可通過根據廠家需要雕刻出不同的深度，達到立體雕刻的效果，讓圖案更加美觀，體現出圖案的層次感。系統可選取多種圖案進行雕刻，且通過多次調用PLC內的子程序，多次重復運行，實現圖案多樣化、復雜化，并能夠量化生產，適應于工業生產。
參考文獻：
[1]三菱電機網站[EB/OL].http://www.meas.cn/.
[2]三菱公司.Q高性能CPU模塊用戶手冊[Z].
[3]三菱公司.IO模塊用戶手冊[Z].
[4]三菱公司.GOT-simple系列操作手冊[Z].
[5]三菱公司.GTDesigner3畫面技術手冊[Z].
[6]三菱公司.GXworks2程序編寫技術手冊[Z].
[7]康華光,陳大欽.電子技術基礎[M].北京:高等教育出版社,1999.6.
[8]李樹雄,李全利.可編程序控制其原理及應用教程[M].北京:北京航空航天大學出版社,2003.9.
[9]閻石.數字電子技術基礎[M].北京:高等教育出版社,2005.
[10]李群芳,張士軍,黃建.單片機微型計算機與接口技術(第二版)[M].北京:電子工業出版社,2005.1.
[11]胡松濤.自動控制原理(第五版)[M].北京:科學出版社,2007.6.
[12]董景新,趙長德,熊沈蜀,郭美鳳.控制工程基礎(第二版)[M].北京:清華大學出版社,2003.8.
[13]王兆安.電力電子技術(第五版)[M].北京:機械工業出版社,2009.7.
