摘要：基于OVNIF規范的視頻監控系統開發，對OVNIF規范的組成、開發技術進行了研究，與傳統數字視頻監控系統的比較分析，討論了功能實現中的關鍵部分設計。
主題詞： 數字視頻監控系統，OVNIF規范，開發

隨著數字技術的發展，安防監控系統也不斷向數字化發展和結合。在監控系統不斷向數字化演變的過程中，各個廠家的數字化監控產品，并不像傳統監控設備傳輸?shù)男盘?hào)，擁有共同的標準（如：NTSC/PAL）。由于標準不統一，不同產品之間難以兼容，造成客戶在使用上的困難。
網絡監控市場不斷增長的商機，要求建立兼容性強的開放式標準。廠商們逐漸意識到：要想拓展IP視頻監控市場，使其成熟發展，就必須推出網絡攝像機的相關標準。
2008年5月，由安訊士(AXIS)聯合博世(BOSCH)及索尼(SONY)公司三方宣布將攜手共同成立一個國際開放型網絡視頻產品標準網絡接口開發論壇，取名為ONVIF（Open Network Video Interface Forum），并以公開、開放的原則共同制定開放性行業標準。2008年11月，論壇正式發布了ONVIF第一版規范。2010年11月，論壇發布了ONVIF第二版規范。

1、OVNIF概述

ONVIF規范描述了網絡視頻的模型、接口、數據類型以及數據交互的模式。并復用了一些現有的標準，如WS系列標準等。
ONVIF規范中設備管理和控制部分所定義的接口均以Web Services的形式提供。ONVIF規范涵蓋了完全的XML及WSDL的定義。每一個支持ONVIF規范的終端設備均須提供與功能相應的Web Service。服務端與客戶端的數據交互采用SOAP協議。
其所涵蓋的內容包含本地及遠程設備在線探測（local and remote device discovery）、設備管理（device management）、圖像管理（imaging configuration）、媒體組態（media configuration）、實時媒體流（real-time streaming of audio and video）、事件管理（event handling）、影像分析（video analytics）、PTZ（Pan、Tilt、Zoom）控制與安全管理等。
ONVIF中的其他部分比如音視頻流則通過RTP/RTSP進行 。

2、OVNIF的實現機制

2.1  Web Service簡介

Web Service是基于網絡的、分布式的模塊化組件，執行特定的任務。Web Service 主要利用 HTTP 和 SOAP 協議使數據在 Web 上傳輸。Web 用戶能夠使用 SOAP 和 HTTP通過 Web 調用的方法來調用遠程對象。

圖1  Web Service based development principles
客戶端根據 WSDL 描述文檔，會生成一個 SOAP 請求消息，該請求會被嵌入在一個HTTP POST請求中，發送到 Web Services 所在的Web 服務器。Web Services 請求處理器解析收到的 SOAP 請求，調用相應的 Web Services。然后再生成相應的 SOAP 應答。Web 服務器得到 SOAP 應答后，會再通過 HTTP應答的方式把信息送回到客戶端。

2.2  WSDL

WSDL是Web services 描述語言（Web Service Description Language）的縮寫。是一個用來描述Web服務和說明如何與Web服務通信的XML語言，為用戶提供詳細的接口說明書。
SOAP是Simple Object Access Protocol的縮寫。是基于XML的一種協議。一條 SOAP 消息就是一個普通的 XML 文檔，包含下列元素：

• 必需的 Envelope 元素，可把此 XML 文檔標識為一條 SOAP 消息
• 可選的 Header 元素，包含頭部信息
• 必需的 Body 元素，包含所有的調用和響應信息
• 可選的 Fault 元素，提供有關在處理此消息所發生錯誤的信息

在向Web Service發送的SOAP請求中，Body元素中的字段需與WSDL中數據類型的相符合。在構建SOAP的過程中，必須從WSDL文件中獲取并映射這一種對應關系。然而這樣一個對應過程將是充滿了重復性和機械性的，為了避免不必要的人工差錯以及節約開發時間，一個名為gSOAP的編譯工具應運而生。
gSOAP利用編譯器技術提供了一組透明化的SOAP API，并將與開發無關的SOAP實現細節相關的內容對用戶隱藏起來。通過將WSDL文件解析序列化為C/C++文件，最小化了Web Service的開發過程。

2.3  Web Service與視頻監控

ONVIF規范向視頻監控引入了Web Service的概念。設備的實際功能均被抽象為了Web Service的服務，視頻監控系統的控制單元以客戶端的身份出現，通過Web請求的形式完成控制操作。
視頻監控系統采用Web Service技術帶來的優點：

• 設備的無關性，任何一個設備接入系統，不會對其他系統造成影響。
• 設備的獨立性，每一個設備只負責對接收到的請求做出反饋，甚至不需要知曉控制端的存在。
• 管理的集中性，所有的控制由客戶端來發起。

采用ONVIF規范的視頻監控系統的優點：

• 抽象了功能的接口。統一了對設備的配置以及操作的方式。
• 控制端關心的不是設備的型號，而是設備所提供的Web Service
• 規范了視頻系統中Web Service范圍之外的行為。
• ONVIF提供了各個模塊的WSDL，擁有效率非常高的開發方式。

2.4  場景比較分析：

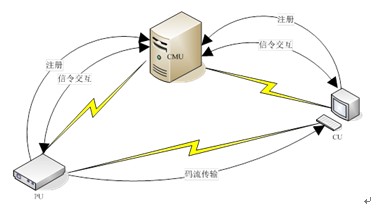

下圖為傳統視頻監控系統的一個局域網應用場景
1. PU設備上線后，向CMU注冊，建立連接。
2. CMU與PU進行信令交互，請求能力集，獲取配置
3. CU上線，向CMU注冊，建立連接。
4. CMU與CU進行信令交互，傳輸設備列表
5. CU向PU請求碼流

圖2  傳統視頻監控系統的一個局域網應用場景

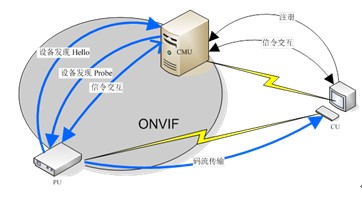

下圖為應用ONVIF規范的對應場景：
1. PU設備上線后，向CMU發送HELLO消息。
2. CMU需要搜尋設備時，向PU發送PROBE消息。
3. CMU與PU進行信令交互，請求能力集，獲取配置
4. CU上線，向CMU注冊，建立連接。
5. CMU與CU進行信令交互，傳輸設備列表
6.在CMU的協調下， CU同PU建立連接傳輸碼流

圖3  應用ONVIF規范的對應場景
比較結果：
PU與CMU的交互方式發生了改變。
CMU不再與PU保持長連接。
遵循ONVIF規范，信令以及消息內容有了統一的標準

3、結論

基于OVNIF規范的視頻監控系統具有以下優點：
協同性：不同廠商所提供的產品，均可以通過一個統一的“語言”來進行交流。方便了系統的集成。
靈活性：終端用戶和集成用戶不需要被某些設備的固有解決方案所束縛。大大降低了開發成本。
由于采用WSDL+XML模式，使ONVIF規范的后續擴展不會遇到太多的麻煩。XML極強的擴展性與SOAP協議開發的便捷性將吸引到更多的人來關注和使用ONVIF規范。
在安防、監控系統急速發展的今天，效率和質量的領先所帶來的價值不言而喻。ONVIF協議提供了這樣的潛質。

參考文獻：

[1]Open Network Video Interface Forum Core Specification Version 1.01,July,2009
[2]OVNIF Core Specification Version 2.0 Release Notes ,Nov,2010
[3]ONVIF website, http://www.onvif.org/



---
