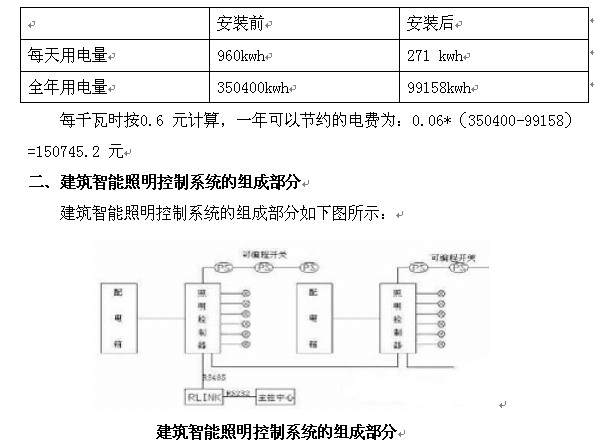

2.1 主控中心
主控中心使用通用計算機作為系統，通過RLINK 實現網絡通信。可以在計算機上進行編程，實現監控、發生故障自動報警等功能，主控中心也可對局域網中的計算機實施監控。
2.2 RLINK 通訊裝置
實現主控中心與照明系統各網絡單元的通信，進行信號轉換，能夠做到系統自動故障報警和自動診斷。
2.3 可編程開關
智能弱電開關，使用安全電壓，有效避免打火、拉弧、漏電等情況的發生，保證安全性。開關上有不同規格按鍵，可通過計算機編程來實現每個按鍵所控制的電路，能夠根據不同情況變化，實現不同按鍵的組合。
2.4 照明控制器
照明控制器有照明專用自鎖繼電器、驅動模塊電路和控制模塊電路組成，是智能照明控制系統的核心組成部分。每個照明控制器能夠被主控中心控制，也可單獨進行工作，其運行情況不會受主控中心的癱瘓而停止。
2.5 照度傳感器
光電耦合器是照度傳感器的核心部件，它可以通過感應外部光源
的亮度而實現自動調節樓內的照明度，具備智能感應、調節的功能。
2.6 動態傳感器
動態傳感器利用超聲波或紅外線等原理，自動識別建筑內人員的存在情況，然后給相應的控制裝置發送信號，實現動態控制功能。
2.7 電話通訊裝置
如果用戶想通過撥打電話，根據相應的提示實現對照明開關的控制，就要安裝電話通訊裝置。
三、建筑智能照明控制系統設計方案
以某市文化中心為例，對建筑智能照明控制系統設計方案進行詳細的說明。該文化中心主要包括行政中心、圖書館、國際會展中心三部分，智能照明控制系統設計方案如下：
3.1 行政中心
行政中心會議室采用智能場景開關為控制單元。這里已經包含控制電路，不需要照明控制器也可獨立工作。其中每個開關均可控制一個調光回路和兩個開關回路。每個會議室按照不同的需要配置不同數量的場景開關，以提供不同場合所需要的照明度。這種把控制芯片集成到開關的方法對小型的室內環境非常適合。
3.2 圖書館
圖書館以五層為例，第一層為計算機控制中心、書庫，有一個大型報告廳；二到四層為閱覽室；五層分兩大區，一個區為閱覽室，一個是資料庫。
報告廳在做正常照明用時使用日光燈即可，在進行演示投影時使用筒燈，以方便人員的進出。筒燈照明不需要達到正常照明的亮度。照明控制開關和控制箱等照明控制裝置安裝在報告廳的控制室內，回路的狀態通過控制開關上的指示燈顯示。采用邏輯聯動控制方式實現對筒燈和日光燈的控制，當進行會議演講活動時，使用日光燈提供照明，關閉筒燈；當進行演示投影時，開啟筒燈，日光燈關閉。
閱覽室使用三管日光燈提供照明。每個閱覽室安裝一個照明控制器，照明配電箱與之一起放在服務臺旁，方便管理。采用開關控制的照明控制方式，并按照不同的隔燈方式和區域劃分回路�？删幊涕_(kāi)關安放在門口，通過編程確定開關控制的回路，但是每個開關都要實現一鍵開關整個閱覽室燈具的功能。由于計算機使用和書籍保護要求的照明度較低，書庫和計算機控制中心的燈具控制方式與閱覽室一致。
3.3 國際展覽中心
由于國際展覽中心需要的光照度都比較嚴格，如果沒有合理的控制方法，必將造成能源上的巨大浪費。因此，智能照明控制系統在國際展覽中心的應用有很現實的意義。
以10000 的規模為例，每個展區安裝一個照明控制器。以隔燈和區域?qū)φ箙^(qū)內的燈具劃分回路，實現根據展區內人數的多少對整個展區的部分區域燈光的控制。為了充分利用室外自然光，展覽館窗戶側面可安裝照度傳感器，實現對電動窗簾和窗邊燈具的控制。通過以上控制方式，不僅滿足了展覽的需要，而且實現節能的效果，提高了國際展覽中心管理的質量。
四、結束語
建筑智能照明控制系統的運用，不僅可以滿足一般的燈光需要，實現不同的燈光效果，美化了建筑環境，還能延長燈具壽命，節約能源，降低費用。隨著建筑照明技術的不斷發展，更多的智能照明控制技術將被運用，將給人們的生活帶來更大的便利。
參考文獻：
[1]馬小軍.智能照明控制系統[M]. 南京:東南大學出版社，2009.12
[2] 唐海主編《建筑電氣設計與施工》中國建筑工業出版社
[3]鄭發泰.建筑供配電與照明系統施工[M].北京:中國建筑工業出版社，2005.7
[4]肖輝.電氣照明技術[M].北京:機械工業出版社，2009.9
