超細（納米級）攪拌磨機的研制開發
超細（納米級）攪拌磨機的研制開發
劉光林
摘要：本文針對超細（納米級）攪拌磨機的現況及發展、超細（納米級）分散研磨技術的原理、超細（納米級）研磨機的構造、現有設備的來源、進行了探討。
關鍵詞：超細（納米級）攪拌磨機 分散研磨技術 市場開發
一、超細（納米級）攪拌磨機的用途
主要用于磁性材料、粉未治金、涂料、油漆等行業的物料超細粉碎，是近年國內應用雷蒙研磨理論和吸收國外先進研磨設備的技術后發展起來的；屬技術含量較高的現代超細研磨設備。
二、超細（納米級）攪拌磨機的市場開發價值
1、二十一世紀，納米級材料的發展，應用是大勢所趨，需要大量的超細（納米級）攪拌磨機這類設備。
2、據調查并預測，國內對超細（納米級）攪拌磨機年需求量是：LJM-1000-A型連續式磨機5180臺以上，210L型循環式磨機6500臺以上。據調查，國內中、大型超細（納米級）攪拌磨機工業化生產程度不高，現主要是小容量的超細攪拌磨機生產技術較成熟。余缺主要通過國外引進和沿續使用原落后淘汰的球磨機設備補充。
若研制開發研磨能力在0.5t/臺.時以上、研磨細度在0.5μm以下的大、中型超細（納米級）攪拌磨機設備，且設備運行安全、可靠、自動化程度高，則更具強勁的市場競爭力。
3、市場單價情況
按現在市場價：循環式210L型磨機銷售價為20萬元/套，連續式LJM-1000-A型磨機銷售價為10萬元/套，其銷售利稅在40%以上。因此，研制開發大、中型超細（納米級）攪拌磨機具有廣闊的市場前景。
4、該設備的研制開發技術性可行，投入開發資金較少，加工設備無特殊要求，制造成本低。
5、設備型號規格的確定
根據磁性材料、粉未治金、涂料、油漆等行業的產品工藝特點、產量要求和市場開發預測結果，確定研制LJM-1000-A連續式和210L型循環式超細（納米級）攪拌磨機較有市場價值。
三、超細磨機的組成及工作原理

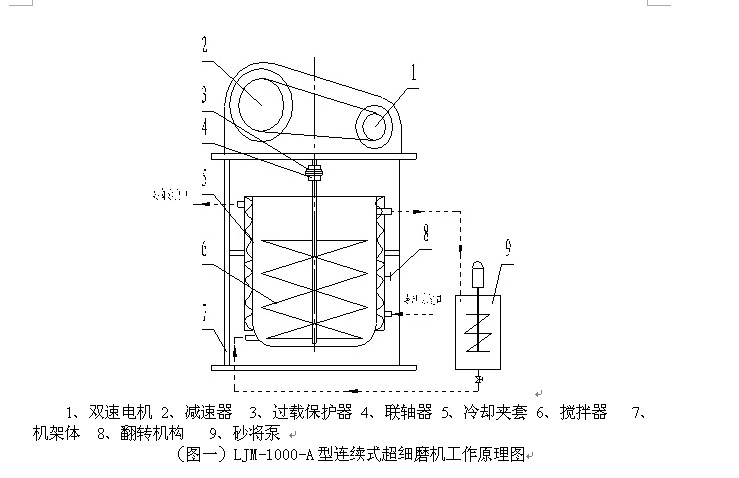

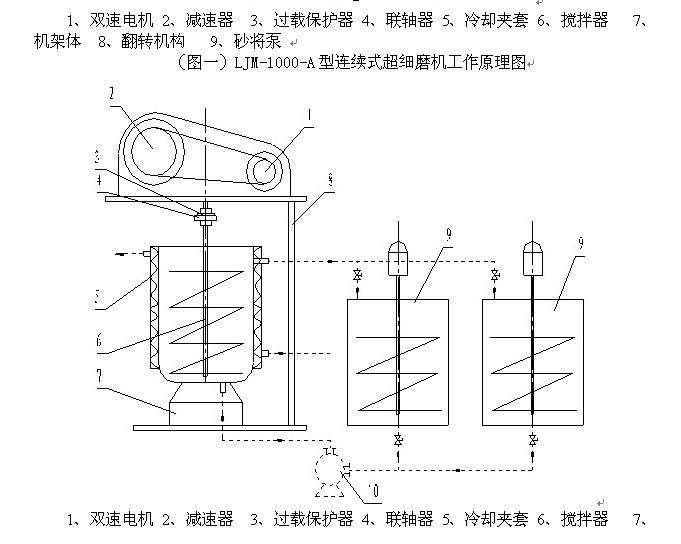

1、超細攪拌磨機組成：主要由雙速電機、圓弧齒蝸輪減速器、攪拌器、（或攪拌貯桶）、物料輸送泵、自動控制等部分組成。2、攪拌磨工作原理：電機經減速后，驅動攪拌裝置，使研磨球介質和物料在整個研磨罐內作不規則翻轉，使球介質與物料之間產生相互撞擊研磨、致使物料磨得很細，并達到均勻分散的效果；如此循環，直至獲得所需細度的納米級產品。（如簡圖所示）：

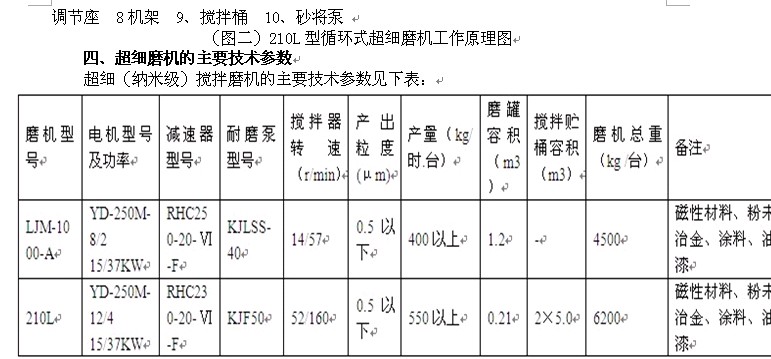

1、攪拌器結構
攪拌器是超細（納米級）攪拌磨機的核心部分，攪拌器的結構決定了磨機的生產能力和研磨效率，經過多次計算和模擬實驗，確定攪拌器的棒與棒間夾角為40°，棒間距為48mm，棒與罐體內壁間距為是45mm，棒與罐底間距為35mm。攪拌磨材料為4CrMn12VB，并進行特殊的工藝處理，使其工作耐磨時間達800小時以上。
2、攪拌磨罐的冷卻結構
攪拌磨罐的冷卻作用是將罐內產生產大量熱能帶走，而降低磨機和物料的溫度。溫度低，則物料的分散性好，物料超細微粒不容易聚在一起，從而加快了研磨速度，增加了磨機的生產能力，提高了產出物料的均勻度。為此，設計采用獨特的螺旋狀走向的冷卻夾套結構，可增大冷卻面積，能迅速將罐內研磨時產生的熱量帶走，會產生較好的冷卻效果。
3、攪拌磨罐的罐底宜采用圓弧過渡結構，可消除研磨死角，使產出物料更加均勻。
4、研磨介質比的確定：經理論計算和模擬實驗確定，研磨介質比（攪拌磨罐的容積和磨球之比）為1：0.65較為合理。
5、篩網的設計：進出口篩網設計得是否合理，關系到物料流動是否順暢，篩網有效網孔總面積過小，則容易堵塞：有效網孔總面積過大，則會降低研磨效果。進、出口篩網網孔有效總面比設計為1：1.5較適宜。
210L機型宜采用孔寬為1.2mm的條狀孔較好；進口篩網有效總面積為26cm2，出口篩網有效面積為38cm2。
LJM機型采用1.5mm孔寬的條狀孔；進口篩網有效總面積為32cm2，出口篩網有效總面積為42cm2。
模擬試驗結果，上述篩網孔的設定，物料流動順暢，研磨效果較佳。
6、聯軸器聯接方式設計：采用銅絲石棉板作摩擦傳動，使電機、減速器等得到了很好的過載保護。
7、設計選用中采用多極、雙速電機，磨機自動化控制設計為延遲保護直接起動，可解決超重載荷電機無法直接起動的難題。
六、磨機生產制造工藝重點工序
磨機生產制造工藝重點工序主要有：1、主軸、篩網、攪拌棒等的熱處理工藝；2、攪拌器裝配參數的保證；3、攪拌磨罐底的過渡圓角；3、攪拌磨罐的圓度控制；4、整機裝配的垂直度控制。
七、磨機研磨效果試驗效果情況
1、210L型磨機試驗結果：①研磨硫酸燒渣鐵磁系列產品： 給料粒度為20μm、產出物料粒度為0.5μm時，研磨能力為625kg/小時.臺；
2、LJM-1000-A型磨機試驗結果：①研磨硫酸燒渣鐵紅系列產品： 給料粒度為20μm、產出物料粒度為0.5μm時，研磨能力為530kg/小時.臺。
試驗中，兩種磨機運轉平穩、安全可靠。
八、結論
超細（納米級）攪拌磨機的研制開發，在理論上可行，在試驗中 LJM-1000-A型和210L型超細（納米級）攪拌磨機質量、性能等指標處于國內領先水平，可作定型或批量生產。
參考文獻：
1、化工容器及設備簡明設計手冊（二版 賀匡國主編 化學工業出版社）
2、化工設備設計手冊（（朱有庭，曲文海，于浦義主編 化學工業出版社）
3、中國粉體技術2006（第4期）
4、中國粉體工業通鑒2006-2009（粉體技術篇）
