影響激光測速儀QF值因素研究
鄒景平
摘 要 本文主要對冷軋薄板生產線上使用的Beta公司的激光測速儀的QF值進行研究。通過對不同狀態，不同工作場景下，激光測速儀QF值的比較，找出影響QF值的各種因素以及對應的現象，給予類似設備在維護方面的借鑒意義。
關鍵詞：激光測速儀；LS8000-206；LS8000-306；Beta; QF

1 引言
目前，由美國Beta公司生產的激光測速儀以其高精度、高響應速度、非接觸、高保護等級以及比較低廉的價格，在鋼鐵行業的連續生產線上得到了大規模的使用，用以和軋機的編碼器計算所產生的速度進行對比，判斷帶鋼在軋機間的運行狀態。
2 問題描述

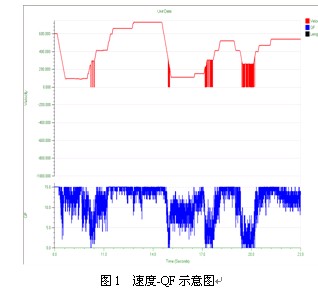

2009年6月，操作人員反應2#激光測速儀成規律性報警，QF值不穩定，在0—15之間來回跳動。詳細如圖1




從圖1可以看出，當速度從600下降到100的過程中，在300m/min—250m/min區間內的時候，重點關注250 m/min——300 m/min的速度區間，對產生這一現象的原因進行分析。
3 原因分析
針對以上出現的情況，結合Beta公司提供的技術說明書，首先從影響激光測速儀QF因素的以下三個方面進行了原因分析和技術處理。
3.1檢查激光測速儀探頭功率，更換大功率探頭
測量之前使用的LS8000-206的激光功率為18.4mw。為了能夠找出故障的原因，更換了新的測量探頭LS8000-306，測量功率為34mw。
3.2 清潔和更換Quick change window
在激光測速儀在使用過程中，需要定期對激光測速儀探頭下端的Quick change window進行檢查清洗，同時測量了安裝Quick change window后的輸出功率同樣為34mw，排除了Quick change window對QF的影響。
3.3 檢查壓縮空氣的壓力，更換或者清洗過濾器組件。

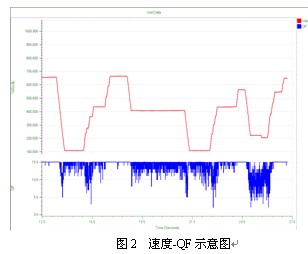

由于測速儀在工作的過程中，必須把帶鋼表面的乳化液吹掃出一個相對比較干凈的圓形區域,同時對壓縮空氣過濾器進行清潔，在完成以上三步工作之后，對速度-QF曲線進行記錄如圖2




通過對新的趨勢數據進行分析,可以明顯的看到QF值的輸出有了改善，但是沒有徹底的清除QF的上下波動。這就說明了以上的工作只是影響QF的一個方面，不是本異�，F(xiàn)象的直接原因。
因此，我們必須跳出技術說明書的局限，另外在現場查找原因。但是由于現場的具體性，在檢查中存在很多的困難，花費了比較多的時間和精力。主要進行了以下兩個方面的處理。
2.4 調整乳化液噴淋狀態。

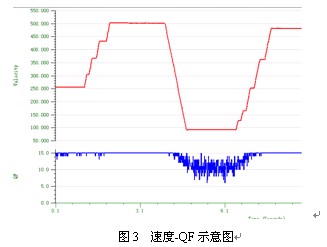

通過對技術說明書上的各種方法進行嘗試之后，還是不能夠徹底的消除QF值的上下波動。在操作人員的配合下，關閉了軋機區間的乳化液噴淋，在此情況下得出速度-QF趨勢如圖3




從圖3可以看出，QF值有了一定的改善，QF的不穩定區域主要集中到了150m/min以下，但是還是不能徹底的消除異�，F(xiàn)象。
3.5 更換壓縮空氣所使用的鍍鋅管
在排除以上的所有因素之后，還不能徹底消除QF不穩定的情況下，嘗試了更換壓縮空氣所使用的鍍鋅管，意外的發現QF值完全穩定了下來，在恢復乳化液噴淋后的速度-QF趨勢如圖4。




對更換下來的鍍鋅管進行檢查的時候發現，鍍鋅管內部有明顯的生銹的痕跡，同時綜合圖3所示的乳化液噴淋因素，才產生了QF值在250m/min—300m/min速度區間內的時候，QF值下降比較明顯而不穩定。
3 結論
通過對此問題持續的改進和研究，總結出了影響QF的因素是一個綜合性的問題，包括激光功率大小，Quick change window的清潔度，壓縮空氣過濾器組件的清潔度，乳化液噴淋的量，壓縮空氣過濾器組件后管道內部的清潔度等。通過此課題的研究，解決了生產過程中的實際問題，為生產線的連續穩定生產提供了設備保障。
參 考 文 獻：
[1] LaserSpeed 8000-2 INSTRUCTION HANDBOOK.
[2] LaserSpeed 8000-3 INSTRUCTION HANDBOOK.
[3] LaserSpeed I/O Module INSTRUCTION HANDBOOK.
[4] Les Jenson. LaserSpeed Speed and Length Gauge with Zero Speed &Direction Detection
[5]Training for Velocity Meter
