摘要: 現有的可信計算支撐軟件的規范只定義了軟件的功能接口，對其要達到的安全功能需求沒有明確的描述，這使得可信計算支撐軟件的分析和設計沒有明確的安全目標. 針對這一問題，結合通用準則 CC 的思想，提出一種可信計算支撐軟件的設計方法，通過分析可信計算支撐軟件的安全功能需求，并按照功能類、功能族和組件的層次對其安全功能進行了劃分，確定功能組件間的依賴關系，完成了可信計算支撐軟件原型的設計，能實現密碼支持和完整性保護等安全目標. 實驗結果表明，該軟件支持 TPM2. 0 的接口調用，并能夠?qū)χ袊?guó)密碼算法 SM4 提供調用支持.

　　關鍵詞: 通用準則; 可信計算平臺; 可信計算支撐軟件; 可信平臺模塊; 安全功能

　　0 引言

　　當前，全球范圍內網絡安全威脅和風險日益突出，沈昌祥院士提出用可信計算構筑網絡安全[1]. 可信計算的基本思想體現在可信計算平臺( trusted computing platform，TCP) 的設計中，先在平臺中建立一個信任根，即可信平臺模塊( trusted platform module，TPM) ，再建立一條信任鏈，從信任根開始到硬件平臺、可信計算支撐軟件、操作系統、應用軟件，逐級測量認證，從而把信任擴展到整個可信計算平臺，并確保整個平臺的可信[2].

　　可信計算支撐軟件( trusted computing supporting software，TCSS) 是 TCP 的重要組成部分，它在應用軟件與 TPM 之間搭建了通訊的橋梁，應用程序通過調用可信計算支撐軟件的接口來使用 TPM 提供的安全功能[3].

　　國內外的可信計算支撐軟件大多數參照可信計算組織( trusted computing group，TCG) 的可信軟件棧規范，代表性的產品有: IBM 公司發布的開源軟件 TrouSerS[4]、奧地利格拉茨技術大學 IAIK 開發的 Trusted Computing API for Java[5]、聯想公司的 Client Security Solution8. 3[6].

　　現有的 TCSS 多按照 TCG 規范定義了軟件的功能接口，但 TCG 規范中對 TCSS 要達到的安全功能需求和安全目標沒有明確的定義. 本文在通用準則( common criteria，CC) 的基礎上，結合對 TCSS 安全功能劃分和實際應用需求，提出一種可信計算支撐軟件的實現方案，并實現了可信計算支撐軟件的原型.

　　1 背景知識

　　1. 1 可信計算支撐軟件

　　TCG 規范中定義的可信計算支撐軟件也稱 TCG 軟件棧( TCG software stack，TSS) ，是一種為上層的應用程序提供訪問 TPM 接口的軟件系統，是可信計算平臺體系中必不可少的組成部分[7]. TSS 是多層次體系結構，對本地和遠程的可信計算平臺都能提供服務支持.

　　TSS 的體系結構具體可分為 TCG 服務提供層( TCG service provider，TSP) 、TCG 核心服務層( TCG core service，TCS) 和 TCG 設備驅動庫 TCG device driver library，TDDL) ，各個層次都定義了規范化的函數接口. TSP 主要作為本地和遠程應用的可信代理，TCS 用于提供公共服務的集合，而 TDDL 負責與 TPM 的交互. 1.

　　2 通用準則通用準則

　　CC 是國際上廣泛認可的信息安全評估標準，能夠?yàn)樾畔⒓夹g(shù)產品的安全功能要求和安全保證措施提供通用的標準[8].

　　CC 也可以指導具有安全功能相關 IT 產品的開發和評估過程.在 CC 的體系中，保護輪廓( protection profile，PP) 是安全性評估的依據，是對 IT 安全產品的一組安全要求的描述，是抽象層次較高的安全需求說明書. CC 發展委員會還提出了一種基于合作性保護輪廓的安全測評框架[9].

　　PP 有助于提高 IT 產品開發和評估過程的規范性，通過對評估對象( target of evaluation，TOE) 進行描述，以確定 TOE 的安全要求.

　　TOE 通常被定義為參照規范實現的軟件、固件和硬件，本文研究的 TOE 為可信計算支撐軟件.在開發階段建立的安全要求對滿足用戶的安全目標意義重大，CC 不強制要求采用特定的開發方法和模型.

　　CC 指導 TOE 的開發過程是將抽象安全目標逐步細化為最終實現的過程，該過程的基礎是將安全要求細化為安全目標中的 TOE 概要規范，使每個低層次的細化代表具有更為詳細的設計分解，最低的抽象表示是 TOE 實現本身，每個層次的細化是更高層次的實例化[10]. 文獻[11]從設計分解的角度論述了 CC 的基本評估模型，并提出了對安全功能要求進行半形式化的方法.

　　2 TCSS 的安全功能分析安全功能需求定義用于描述產品應該提供的安全功能，CC 為安全功能需求的描述制定了規范的類描述方式，從而保障產品開發的規范性.所有 TOE 安全功能要求從根本上均來源于對 TOE 的用途和環境的考慮，TCSS 的設計要求和規范的導出過程可分成多個層次，首先確定 TCSS 的安全環境，接著確定 TCSS 的安全目標，然后導出 TCSS 的安全要求，包括功能要求、保證要求和環境要求，最后導出安全功能規范，可以參照安全功能規范完成對 TCSS 的設計和測試.

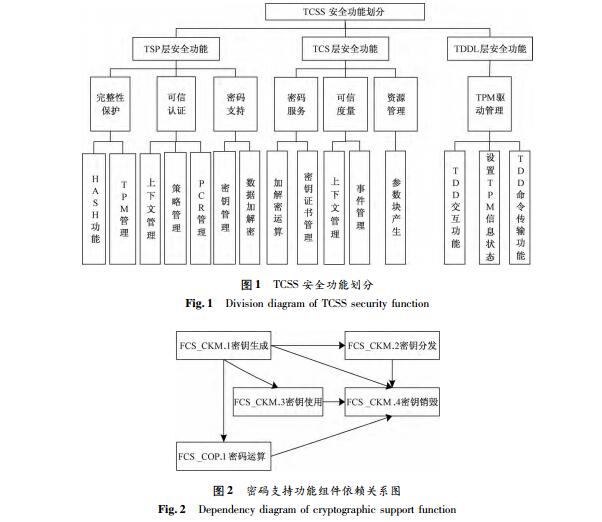

　　CC 中定義了安全功能要求，用類、族和組件來表示，一個功能類包含一個或多個功能族，一個功能族又包含一個或多個組件，每個組件提供一組安全功能元素. 我們以 TCG 規范定義的 TCSS 為研究對象，TCG 服務提供層( TSP) 、TCG 核心服務層( TCS) 和 TCG 設備驅動庫( TDDL) 各層次抽取出的安全功能為功能類; 每個安全功能又劃分為不同的子功能模塊，即對應為功能族; 每個模塊有不同的接口函數，即對應組件，且接口函數間存在著相互依賴的關系.參照 TCG 可信軟件棧規范滿足可信計算平臺的安全需求，并實現 TCSS 自身的設計功能目標，遵照不同規范實現 TCSS 的分析和設計，本文對可信計算規范進行抽取，定義出了 TCSS 的安全功能，如圖 1 所示. 不同的規范中定義的函數功能接口有差異，各 TCSS 產品的實現機制會有不同，但只要 TCSS 能實現相對應的安全功能，同樣能達到設計目標.下面具體分析 TCSS 的 TSP 層安全功能和相關子功能的關系. 將 TSP 劃分為完整性保護、可信認證和密碼支持 3 個安全功能.

　　TSP 的各安全功能又可分解為相關子功能，完整性保護包括 HASH 功能和 TPM 管理; 可信認證包括上下文管理、策略管理和 PCR 管理; 密碼支持包括密鑰管理和數據加解密. TCSS 的設計采用自頂向下方法，確定功能類和對應的功能族，再逐步求精設計相關的組件.

　　下面以密碼支持類為例，詳細描述 TCSS 的設計過程.

　　CC 中對密碼支持類( FCS 類) 由兩個功能族組成[12]: 密鑰管理( FCS_CKM) 和密碼運算( FCS_COP) .

　　參照 CC 中對安全功能類、功能族和組件的劃分，對 TSP 的密碼支持安全功能進行分析.

　　密鑰管理子功能對應 FCS_CKM 功能族，解決密鑰管理方面的問題; 數據加解密子功能對應 FCS_COP 功能族，與密鑰在運算中的使用情況相關.

　　FCS_CKM 功能族包括 4 個組件: 密鑰生成( FCS_CKM. 1) 、密鑰分發( FCS_CKM. 2) 、密鑰使用( FCS_CKM. 3) 和密鑰銷毀( FCS_CKM. 4) ，F(xiàn)CS_COP 功能族的組件為密碼運算( FCS_COP. 1) . 密碼支持功能各組件間的依賴關系如圖 2 所示，可以看出在完成密碼支持安全功能的過程中，密鑰生成組件最先執行，密鑰銷毀組件最后執行.

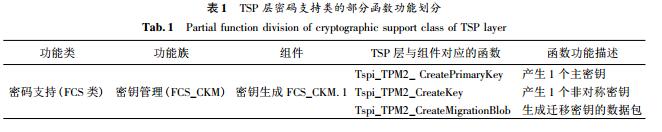

　　密鑰生成、密鑰分發、密鑰使用、密鑰銷毀和密碼運算等組件中分別設計具體的功能函數.表1描述了TSP層密碼支持類的部分函數功能劃分.

　　

　　3實驗

　　本文可信計算支撐軟件的開發平臺為支持TPM2.0的Intel小型機，操作系統為Ubuntu10.04，編譯器版本為GCC3.3.根據完整性保護、可信認證和密碼支持等安全功能的要求設計實現了31個功能函數，該TCSS的功能函數設計是TCG規范中定義軟件棧的子集，實現了核心的安全功能，同時還增加了對中國標準的加密算法SM4的調用支持.

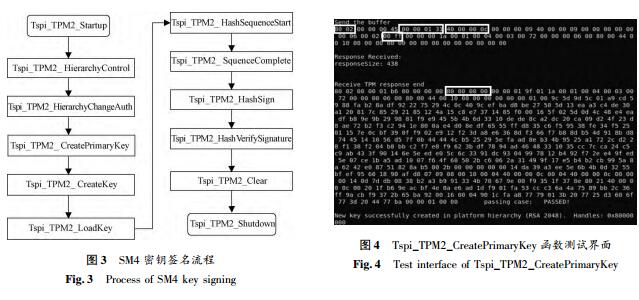

　　通過對所有TCSS實現的函數接口進行功能測試，全部達到規范的功能要求，下面以對SM4算法調用的測試為例，介紹TCSS原型的工作流程.先創建主密鑰(PrimaryKey)，授權后再生成SM4密鑰對，用私鑰進行簽名，公鑰驗證簽名.圖3描述了整個測試流程，其中Tspi_TPM2_CreatePrimaryKey函數的功能是產生1個主密鑰，其函數測試界面如圖4所示.

　　

　　Tspi_TPM2_CreatePrimaryKey測試界面中相關字節的參數說明如下:

　　發送的數據包是十六進制的形式顯示，2位數表示1個字節.下面對圖中標識出的重要數據做一下說明.

　　1)前2個字節代表參數TPMI_ST_COMMAND_TAG的值為T(mén)PM_ST_SESSIONS=0x8002，表示命令有一個或多個連接的會話，授權值在當前的范圍;

　　2)第7～10個字節代表參數TPM_CC的值TPM_CC_CreatePrimary=0x00000131，表示生成了主密鑰;

　　3)第11～14個字節代表參數TPM_AUTH_HANDLE的值TPM_RH_PLATFORM=0x4000000C，表明是平臺身份的密鑰;

　　4)設置PrimaryKey密碼為0x00ff，接收到TPM返回的數據，生成的句柄為0x80000000，表示為普通的臨時對象，傳給下一個函數Tspi_TPM2_CreateKey.

　　測試結果表明，接收到TPM返回的數據，平臺的主密鑰創建成功.

　　4結論

　　本文借鑒通用準則CC的思想，提出了一種TCSS的設計方法，在分析TCSS的安全功能需求的基礎上抽取安全功能集，并確定對應的子功能和核心功能函數，結合實際應用需求實現了一種TCSS的原型.最后對已完成的TCSS相關功能函數進行了測試.實驗表明:本文實現的TCSS原型能提供密碼支持服務、可信認證、完整性保護等安全目標，也支持對國家密碼算法SM4的調用.今后將進一步完善支持TPM2.0規范的TCSS設計工作，實現對遠程應用的支持.

　　參考文獻:

　　[1]沈昌祥.用可信計算構筑網絡安全[J].求是，2015(20):33-34.

　　[2]沈昌祥，張煥國，王懷民等.可信計算的研究與發展[J].中國科學(E輯:信息科學)，2010，40(2):139-166.

　　[3]PROUDLERG，CHENL，DALTONC.Trustedcomputingplatforms:TPM2.0incontext[M].Switzerland:Springer，2014.

　　[4]Internationalbusinessmachine.TrouSerS[EB/OL].(2008-10-03)[2017-05-28].http://trousers.sourceforge.net/.

　　[5]IAIKGrazUniversityofTechnology.TrustedcomputingAPIforJava[EB/OL].(2011-12-05)[2017-5-28].https://jcp.org/en/jsr/detail?id=321.

　　[6]聯想集團.ThinkVantage客戶端安全軟件8.3[EB/OL].(2014-02-28)[2017-05-26].http://think.lenovo.com.cn/support/driver/detail.aspx?docID=DR1256885488596.

　　[7]Trustedcomputinggroup.TCGsoftwarestack(TSS)specifiction，version1.2，errataA[EB/OL].(2009-03-01)[2017-05-21].http://www.trustedcomputinggroup.org/resources/tcg_software_stack_tss_specification.

　　[8]Commoncriteriaforinformationtechnologysecurityevaluation，part1introductionandgeneralmodel，Version3.1，revision5[S].Commoncriteriarecognitionarrangementmanagementcommittee，2017:11-12.

　　[9]CCRAManagementCommittee.CCRA:arrangementontherecognitionofcommoncriteriacertificatesinthefieldofinformationtechnologysecurity[EB/OL].(2014-07-02)[2017-05-28].http://www.commoncriteriaportal.org/ccra/.

　　[10]中國國家標準化管理委員會.GB/T18336.1—2008，信息技術安全技術信息技術安全性評估準則第1部分:簡介和一般模型[S].北京:中國標準出版社，2008:11-12.

　　[11]石竑松，高金萍，賈煒，等.CC標準中安全架構與策略模型的分析方法[J].清華大學學報(自然科學版)，2016，56(5):493-498.

　　[12]Commoncriteriaforinformationtechnologysecurityevaluation，part2securityfunctionalcomponents，Version3.1，revision5[S].Commoncriteriarecognitionarrangementmanagementcommittee，2017:48-51.

---
