摘要：隨著測量高新技術的不斷發展，進一步提高本單位技術裝備力量，以利于市場經濟條件下競爭，本文淺析了RTK技術在道路初測、定測中的應用。
關鍵詞：RTK技術  初、定測   應用

RTK是GPS應用中的最新技術，它是實時載波相位測量的簡稱，RTK技術要求有一參考站，參考站放在坐標與高程已知的點位上，它包括GPS接收機及數據鏈發射電臺，參考站不斷接收衛星信號并把信號通過電臺傳輸給它周圍的用戶，即移動站，一個參考站可服務于多個移動站，移動站由GPS接收機、數據接收電臺、手持計算機（它與一般的便攜式計算機不同，必要的應用程序固化在計算機中）等組成，電臺負責接收由參考站發出的信號，該信息與移動站接收到的衛星信息進行相位差分解算，即可獲得移動站的準確坐標并顯示在手持計算機的屏幕上。RTK技術在近幾年逐步走向成熟并不斷有新的產品問世，如法國的SESSEL公司、美國TRIMMBL公司都推出了自己的產品。利用RTK技術進行測量有如下優點：A、具有GPS測量所共有的特點，如全球適用，不受氣候、時間影響，不需通視。B、可實時獲得具有厘米級精度的點位坐標，以往都是通過后處理來獲得厘米級的點位坐標，實時處理大大提高了作業的效率，并且保證了數據的質量，同時擴大了GPS應用的領域，比如施工放樣等。C、可在運動過程中連續高精度采樣，由于RTK技術的上述原因，因此如能將RTK技術應用于線路初、定測中將取得很好的效果。
RTK技術只能把測得的坐標顯示在屏幕上，而不能如常規儀器（經緯儀、鋼尺等）那樣，可以標定方向、量距離，雖然可以把一些整樁、加樁預先算出其坐標，然后按坐標那樣去放樣，但中線測量和單純的放樣是不同的，因為在中線測量過程中會遇到很多地形、地物等加樁，需根據現場確定出位于中線上的特征點并定出其里程，要解決這個問題可根據設計數據把線路顯示在手持計算機上，在屏幕上注明整樁及曲線主點的樁位，對于臨時地形、地物加樁由于整個線路中線已顯示在屏幕上，通過與接受機的點位坐標的比較便可找到位于中線上的地形或地物加樁，其里程可按一定的算法算出。因此首先需要根據設計數據連續計算線路上各點在線路坐標系中的坐標，其次，GPS測量的結果是屬于WGS-84坐標系的，要進行放樣就需要把該結果轉化到線路坐標系才能實時進行比較，另外，對于中線測量獲得的結果需要進一步進行處理以獲得樁的高程。

1. 線路坐標系中中線點位坐標的連續計算

匝道是組成高等級公路禮教的基本單元，其形式千變?nèi)f化，就線性而言，也是由直線段、回旋曲線段、圓曲線段組成。但是，組成立交的匝道涉及多個基本曲線，設計半徑也較小，這就為坐標計算帶來了困難，依據公路匝道線性的曲率變化特點，利用復化辛普森公式導證計算公路匝道點位坐標的一般通用公式 ：

• 路匝道點位坐標計算

（1）、 公路匝道中線形式
公路匝疲乏中線是由直線----回旋曲線----圓曲線（R1）----回旋曲線----圓曲線（R2）----回旋曲線----直線的順序組成的，其中R1≠R2 。
（2）、回旋曲線上點位坐標方位角的計算

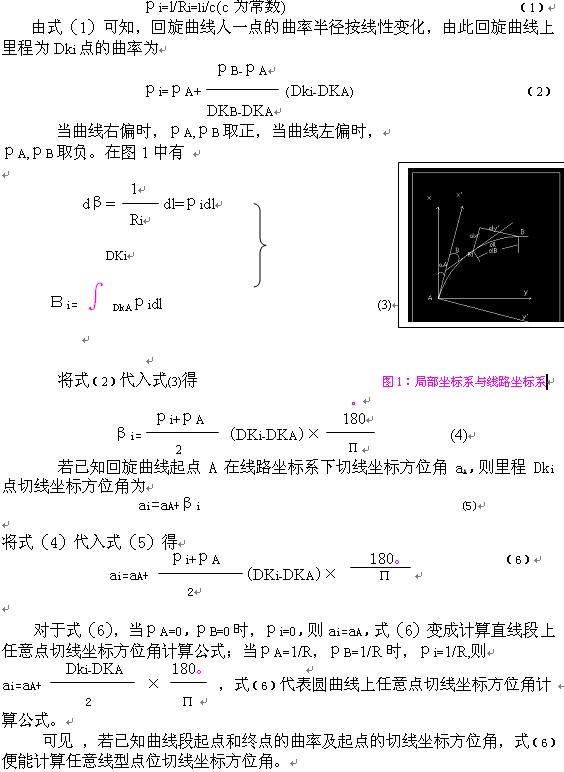

如圖1，設回旋曲線起點A的曲率為ρA，其里程為DKA；回旋曲線重點B的曲率為ρB，其里程為DKB•Ax’y’為以A為坐標原點，以A點切線為x’軸的局部坐標系；AXY為線路坐標系。
由于回旋曲線上各曲率半徑RI和該點離曲線起點的距離lI成反比，故此任意    點的曲率為
              рi=l/Ri=li/c(c為常數)                             （1）
由式（1）可知，回旋曲線人一點的曲率半徑按線性變化，由此回旋曲線上里程為Dki點的曲率為

（3）、回旋曲線點位坐標計算
由圖1可得回旋曲線上點位在Ax’y’坐標系下坐標計算公式：

             dx’=dlcosβi
                 dy’=dlsinβi
                          DKi
             x’=∫_DkAcosβidl
                          DKi
             y’=∫_DkAsinβidl
 設回旋曲線起點A在下路坐標系下的坐標位（XA,XY）,將式（6）式（8）中的βi，便得回旋曲線上任意點：
^Dki
          X=XA+∫_DkAcosaidl
DKi
          Y=YA+∫_DkAsinaidl        （9）

對于式（9）的解算，由于后半部分是定積分，需要引入復化辛普森公式對其進行解算。
首先將積分區間[DK_A,Dki]劃分為n等分，步長為H=(DXi-DKA)/n,分點里程
DXK=DKA+KH,K=0,1,2…，n，記子區間[DX_K,DX_K+1]的中點里程為DX_k+1/2,則 DX_k+1/2=( DX_K+DX_K+1)/2,K=0,1,…n-1.
由此式（9）用復化辛普森公式表示為

n-1       n-1
X=XA+H/6(cosa_A+4∑cosa_k+1/2+2∑cosa_k+cosa_i)
K=0          K=1
   n-1        n-1
Y=YA+H/6(Sina_A+4∑Sina_k+1/2+2∑Sina_k+ Sina_i)            (10)
              K=0             K=1

式中：αA為回旋曲線起點A的切線方位角；a_k+1/2為里程DX_k+1/2點切線方位角；αK為里程DX2點切線方位角；αi為里程DK_I點切線方位角。
對于式（10），雖然是由回旋曲線導出的，但該式也適用直線段和圓曲線段。
B、為滿足點位坐標計算精度，經驗算取n=2.無論是直線段、圓曲線段、回旋曲線段，只要將各曲線段中的起點、終點的曲率和里程DKI和各分點里程代入式（2）、（6）、(10)便可獲得待求點DKI的坐標。在計算時，要注意曲線的偏向。
以上（10）式是計算公路匝道點位坐標的一般通用公式。當曲線的設計半徑較小時，為保證點位計算精度，n的取值可適當?shù)拇笮�。該公式很容易在袖珍計算機和CASIO-4500p上編程。

2、坐標轉換與高程計算

道路中線各點的坐標都是表示在線路坐標系里的，而GPS衛星采用的是W GS-84坐標系統，測量的結果也是屬于該坐標系的，因此要把該結果實時轉換到線路坐標系中才能使二者進行比較，另外在平面位置滿足要求以后還要測其高程信息，而GPS測得的是大地高，還需將其轉換為水準高才能繪制橫斷面圖，下面分別討論坐標轉換與高程計算問題。

2.1坐標轉換
為在初、定測中運用RTK技術，應首先建立RTK作業的基準站網絡，即控制網，點之間的距離可以是幾公里或幾十公里，這些點構成線路的首級控制網，它不僅有WGS-84坐標，同時也有線路坐標系的坐標，在RTK作業是應求得轉換參數以進行兩種坐標系的實時轉換，在兩個控制點間的線路應選用該兩點的兩套坐標求轉換參數。
設兩點的線路坐標為（x₁,y₁）,(x₂,y₂),該兩點的WGS-84大地坐標為B1,L1,H1,B2,L2,H2, 將WGS-84大地坐標以與線路坐標系相同的中央子午線和投影面進行高斯投影，由WGS-84坐標求得坐標差△x’，△y’,距離s’=(△x’²+△y’²)^1/2,方位角@’滿足tana’=△y’/ △x’,而由線路坐標得距離s’=(△x²+△y²)^1/2，其中△x=x₂-x₁,△y=y₂-y₁,方位角a滿足tana=△y/ △x,因此得到兩個坐標系的尺度參數λ=s/s’,旋轉參數θ=a-a’.兩個坐標系的關系式為：
x₂=  x₁ +λ  (cosθ-sinθ )* △x’

y₂ = y₁ +λ(  sinθ- cosθ)*△y’

若由任一點GPS測得的84坐標為Bi,Li,Hi,投影后的平面坐標為△x_i’，△y_i’的坐標差△x_li’=x_i’-x_l’, △y_li’=y_i’-y_l’, 其相應的線路坐標（x_i,y_i）的計算如下：
x_i=  x_l +λ  (cosθ-sinθ )* △x_li’

y_i= y_l +λ(  sinθ- cosθ)*△y_li’

因此由上式可計算各點在線路坐標系中的坐標，在進行RTK作業時應把參數輸入到手持機中并在已知點上進行校核，以確保其準確性，無論線路坐標系采用的是國家坐標、城市坐標還是工程獨立坐標，該模型均適用，同時該模型對中央子午線、投影面高程等參數的不準確性產生的影響不敏感，只是反映在轉換參數上有所不同，對轉換的結果影響很小。

2．2 高程計算
在線路工程中完全用GPS替代基平測量尚有一定的困難，基平仍由水準或測距三角高程來完成，基平一般1-2km布設一個水準點，在基平點選擇及GPS線路控制時應顧及二者有足夠多的重合點，這樣保證每2-3公里有一個重合點，這時采用擬合模型其誤差就能得到有效的控制，擬合后相對于基平水準點高程中誤差可在2-3cm以內，這樣的精度可以滿足中平測量以及野外地形數據采集對高程的精度要求。
線形帶狀工程（如鐵路、公路）在縱向有時可達到幾碉公里，在橫向一般卻只有幾百米，在GPS高程轉換中若是利用所有點建立統一的擬合公式用于整個測區，由于線路在某個方向上伸展的范圍較低大，其高程異常的變化也就復雜得多，因此無論采用何種擬合算法其整體擬合的精度都不會很高，若是采用分段擬合，即先進行人為分段，把整個測區劃分為幾個區域，利用各個區域內的重合點建立擬合模型，進而計算該區域內GPS點的正常高，顯然在各區之間的接合部的GPS點高程的轉換只利用一側的生命點，具有一定的缺陷，且采用人為分區具有一定的盲目性。因此對于定測高程的計算應采用動態的擬合模型，即無論采用何種擬合算法都首先找出距該點最近的幾個點，利用這幾個點來計算擬合參靈敏，當點位發生變化則其相當?shù)腉PS水準重合點也發生變化，避免了人為分區的缺陷。例如當采用兩個點的直線擬合模型時，任何一個點其高程轉換利用的是該點兩側的GPS水準重合點，由于采用的重合點隨轉換點的位置而變化，因此稱其為動態擬合。
3、在初、定測中應用RTK技術
在線路初測時應首先建立控制網，一般應采用靜態GPS定位技術建立首級控制，同時也建立了RTK作業的基準站網絡，在沿線還應布設一些GPS水準點，以利用進行高程的轉化，利用RTK移動站測設滿足野外地形數據采集的點位平面、高程數據 ，以往用全站儀做導線的道路不通、不通視（尤其城市房區中，還出現導線長短邊）、氣候、時間等問題均可一一解決；水準儀抄高差較大地形、道路不通等困難，也可由RTK技術解決：模型擬合得到相對于基準水準點高程中誤差2-3cm以內的高程精度要求。目前的RTK技術產品一般都具有坐標放樣、直線及圓曲線測設等功能，因此能進行定線工作。
首先應在室內根據設計數據計算出各待定點的坐標，包括整樁、曲線主點、橋位等加樁，然后將這些數據送到手持機中，有了坐標以后在實測前還應做坐標轉換參數的計算，以把GPS測量結果轉換為工程采用的坐標系統，有了轉換參數便可在野外進行測設工作。
具體步驟如下：
（1）、計算各待定點的坐標，根據線形設計數據及待定點的里程按以上闡述的線路中線點位坐標計算的模型可計算出各整樁和加樁的設計坐標，也可用已有的成熟軟件進行計算。
（2）、將測設點的坐標輸入到手持機中，設計坐標數據可由一定的軟件輸送到手持機中，也可由人工直接在手持機中進行數據輸入，人工輸入工作效率較慢服務態度容易出錯，不適合于大量點的輸入。
（3）、轉換參數的計算，首先確定采用哪些點進行轉換參數的計算，這些點應具有線路坐標和WGS-84坐標，若沒有WGS-84坐標可在野外利用RTK技術實時測得，采用4個線路控制點進行轉換參數的計算，這些點均進行過GPS測量，在樁定線路時一般實時只考慮平面位置，可把平面和高程分開處理，平面采用平面轉換的模型，后處理高程計算采用動態擬合模型，在各種RTK產品的手持機中一般都裝有可進行轉換參數計算的軟件系統。
（4）、野外實測，野外實測時基準站可設置于視野開闊的已知控制點上，作好GPS接收機、數據鏈電臺及電池等的連線工作，輸入?yún)⒖颊镜淖鴺?biāo)及其他一些設置參數后，啟動基準站設備進入工作狀態，數據鏈不斷地發射校正信息，此時移動站可開始工作，移動站應從另一已知點出發，即先驗證已知坐標、轉換參數及參考站設置的準確性，然后測設各整樁和加樁的位置，在每次作業的最后應再次回到已知點上檢查是否與已知數據相符，以保證實測數據的質量。
利用RTK技術進行中線定測與常規儀器如經緯儀、剛尺等標定方向、量距離不同，它只能把測得的坐標顯示在屏幕上，因此必須根據里程計算待定點的坐標，然后按坐標去放樣，在中線測量過程中還會遇到許多地形、地物等加樁，需根據現場確定出位于中線上的特征點交定出其里程，要解決這個問題可根據設計數據把線路顯示在手持計算機上，在屏幕上注明整樁及曲線主點的樁位，對于臨時地形、地物加樁由于整個線路中線已顯示在屏幕上，通過與接收機的點位坐標的比較便可找到位于中線上的地形或地物加樁，其里程可按一定的算法算出，即首先計算至前一整樁的直線距離S，然后根據程序計算該整樁加S處點的坐標X1,Y1,進而計算距離S1，S1與S的差即為曲線長S處的弦曲差，該差作為第一次改正加到S中即可得到加樁的里程，若精度不夠可再次趨近，對于橫斷面首先繪制其方向線，任一點的橫斷面與該點的切線方向相垂直，因此是不難給出的，沿該方向線便可測繪橫斷面，避免了常規測量中曲線段橫斷面方向較難確定的困難，根據記錄在手持計算機中的縱橫斷面的數據導入道路CAD系統繪制縱橫斷面圖，為施工圖設計提供資料，目前RTK產品尚不能很好地滿足中線定測工作，有待于開發用于道路的專用軟件系統。
RTK技術應用于線路定測具有三維坐標信息，在放樣中線的同時也獲得了點位的高程信息，無須在進行中平測量，整個移動站可由一個人單獨操作，不僅提高了工作效率，并且可由線路控制網直接與中線發生聯系，不存在誤差積累，能達到很高的精度。
RTK技術是定位技術的一個新的里程碑，它不僅具有GPS技術的優點而且可以實時獲得觀測結果及精度，大大提高了工作業效率并開拓了GPS新的應用領域，RTK技術將在道路初測、定測、施工測量、竣工測量等領域發揮巨大作用，將給現行道路勘測手段及規范帶來變革，當然RTK技術的應用還有待于一些應用軟件的支持。同樣RTK技術也有著其局限性及進一步需要解決的問題，首先它具有GPS定位的普遍問題，如信號遮擋、多路徑效應等，另外它還有通訊問題，且目前RTK技術的價格還比較高，這些問題都會在一定程度上影響RTK技術的推廣應用。
