同步數字傳輸SDH自愈環設計探討

發布時間： 1

　　內容摘要：本文介紹了幾種主要SDH自愈環的特點、環網保護倒換機制等，并對SDH自愈環在工程應用中的設計進行探討。

　　關鍵詞：SDH自愈環 設計 光纖

　　一、前言

　　SDH是一種具有標準化信息結構(稱為同步傳輸模塊STM)，用于進行同步信息傳輸、復用和交叉連接的傳輸體制。STM(Synchronous Transport Module)是用于支持SDH內段層連接的信息結構。

　　光同步數字傳輸網是由一些SDH網絡單元(NE)組成的，在光纖上進行同步信息傳輸、復用和交叉連接的網絡。它有全世界統一的網絡節點接口(NNI)，從而簡化了信號的互通以及信號的傳輸、復用、交叉連接和交換過程;它有一套標準化的信息結構等級，稱為同步傳送模塊STM-1、STM-4、STM-16和STM-64等，并具有一種塊狀幀結構，允許安排豐富的開銷比特(即網絡節點接口比特流中扣除凈負荷后的剩余部分)用于網絡的OAM;它的基本網絡單元有同步光纜線路系統、同步復用器(SM)、分插復用器(ADM)和同步數字交叉連接設備(SDXC)等等，其功能各異，但都有統一的標準光接口，能夠在基本光纜段上實現橫向兼容性，即允許不同廠家設備在光路上互通;它有一套特殊的復用結構，允許現存準同步數字體系、同步數字體系和B-ISDN信號都能進入其幀結構，因而具有廣泛的適應性;它大量采用軟件進行網絡配置和控制，使得新功能和新特性的增加比較方便，適于將來的不斷發展。

　　二、 SDH自愈環的內容和原理

　　按照不同結構的自愈環，以四節點的環為例，主要介紹3種典型的自愈環結構。并對三種自愈環結構進行應用比較，以利于自愈環結構設計時符合實際應用。

　　1.二纖單向通道倒換環

　　二纖單向通道倒換環通常由兩根光纖來實現，一根光纖用于傳送業務信號，稱S光纖;另一根光纖用于保護，稱P光纖。二纖單向通道倒換環使用“首端橋接，末端倒換”結構，見圖1.1.2.1(a)。業務信號和保護信號分別由光纖S1和P1攜帶。例如在節點 A，進入環以節點C為目的地的支路信號(AC)同時饋入發送方向光纖S1和P1，即所謂雙饋方式(1+1保護)。其中S1光纖按順時針方向?qū)I(yè)務信號送至分路節點C，P1光纖按逆時針方向?qū)⑼瑯拥闹沸盘?hào)送至分路節點C。接收端分路節點C同時收到兩個方向來的支路信號，按照分路通道信號的優劣決定選哪一路作為分路信號。

　　正常情況下，以S1光纖送來信號為主信號。同樣，從C點插入環以節點A為目的地的支路信號(CA)按上述同樣方法送至節點A，即S1光纖所攜帶的CA信號(旋轉方向與AC信號一樣)為主信號在節點A分路。

　　在發生故障的情況下，例如當BC節點間光纜被切斷時，兩根光纜同時被切斷，如圖1.2.2.1(b)所示。在節點C，由于從A經S1光纖來的AC信號丟失，按通道選優準則，倒換開關將由S1光纖轉向P1光纖，接收由A節點經P1光纖(即經節點D)而來的AC信號作分路信號，從而使AC間業務信號仍得以維持，不會丟失業務信號。故障排除后，節點C的倒換開關返回原來位置。

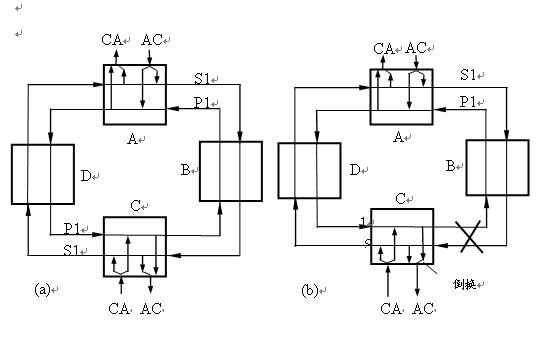

二纖單向通道倒換環

　　圖1.2.2.1二纖單向通道倒換環

　　2.二纖雙向通道保護環

　　二纖雙向通道保護環如圖1.2.2.2(a)所示，仍為二根光纖，可做成1+1方式和1：1方式，其中1+1方式與單向通道倒換環基本相似，只是返回信號沿相反方向返回�，F(xiàn)同樣以A、C節點之間的業務為例來說明其工作原理。以節點C為目的地的業務信號(AC)，在節點A同時發送給業務光纖S1和保護光纖P1，在接收點C同時收到兩個方向的業務信號，按照信號的優劣決定選用其中一路作為接收的業務信號。

　　在正常情況下，以S1光纖送來的信號為主信號。同理，以節點A為目的地的通道信號(CA)，在節點C同時發送給業務光纖S2和保護光纖P2，在接收點A也同時收到兩個方向的業務信號，選取以S2光纖送來的信號為主信號。

　　當發生故障情況下，例如，當BC節點間光纜被切斷時，如圖所示，在節點C由于從A經S1光纖來的AC信號丟失，按信號優選的原則，倒換開關將由S1光纖轉向P1光纖，接收由A節點經P1光纖來的AC信號，從而，AC間的業務得以維持。故障排除后，倒換開關返回原來的位置。

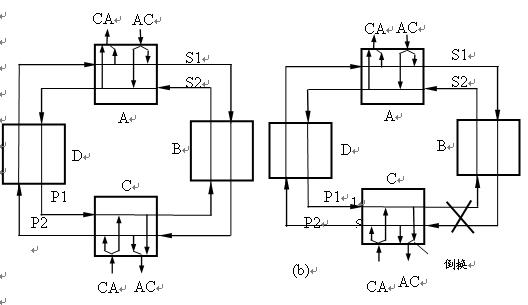

二纖雙向通道倒換環

　　圖1.2.2.2二纖雙向通道倒換環

　　二纖雙向通道保護環也可采用1：1的工作方式，在保護通道中可傳送低等級的業務，提高系統利用率。

　　3.四纖雙向復用段倒換環

　　四纖雙向復用段倒換環有兩根業務光纖和兩根保護光纖，如圖1.2.2.4(a)所示。其中S1、S2光纖為業務光纖(一發一收)，P1、P2光纖為S1、S2光纖的保護光纖(一發一收)在每根光纖上都有一個倒換開關作保護倒換用。

　　現以A、C節點之間的業務信息的傳送為例說明其工作原理。正常情況下，從A節點進入環以C節點為目的地的低速支路信號順時針沿S1光纖傳輸，而由C節點進入環，以A節點為目的地的返回低速支路信號則逆時針沿S2光纖傳回A節點，保護光纖P1和P2是空閑的。

　　當發生故障情況下，例如，當BC節點間光纜被切斷時，四根光纖全部被切斷。利用APS協議，B和C節點中各有兩個倒換開關執行環回功能，從而得以維持環的連續性，如圖1.2.2.4(b)所示。在B節點，光纖S1和P1溝通，光纖S2和P2溝通。C節點也完成類似功能。其他節點確保光纖P1和P2上傳的業務信號在本節點完成正常的橋接功能。故障排除后，倒換開關返回原來位置。

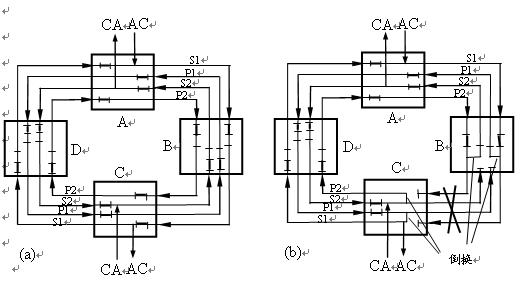

四纖雙向復用段倒換環

　　圖1.2.2.4 四纖雙向復用段倒換環

　　在四纖環中，僅僅節點失效或光纜切斷才需要利用環回方式進行保護，而設備板或單纖失效等單向故障可以利用傳統的復用段保護倒換方式，又稱區段保護方式。這種附加的保護能力使四纖環可以抗多點失效，從而使通道可用性大大增加。另外，這種區段保護方式還有利于實現定期性維護測試工作。

　　三、SDH自愈環設計方法的探討

　　1、幾種SDH自愈環的比較

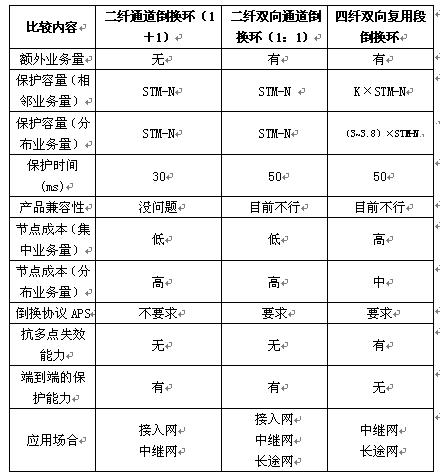

　　表2.1.1主要幾種自愈環特性的比較

主要幾種自愈環特性的比較

　　2、 SDH自愈環設計方法探討

　　在設計SDH自愈環前，必須詳細了解整個工程的基本情況，根據設計條件進行設計。主要要從技術、經濟、安全可靠和以后的擴容、新業務的發展等幾方面考慮：

　　第一，根據該地區的地理環境，以及現有的光纜資源等因素確定SDH傳輸網的節點和物理拓?fù)浣Y(jié)構。若有些站點納入到環網中很困難(比如距離很遠，光纜的投入太大)，再考慮環網節點交叉連接鏈路，傳輸線路要考慮1+1保護。根據理論和實際的經驗，環中的節點應控制在20個之內。否則，網絡負擔過重，容易造成線路阻塞，網絡的安全性要降低。

　　第二，網絡應講究層次分明、合理規劃、結構靈活，并兼顧到以后的網絡擴容升級。除了要考慮目前的總業務量和各站點的業務流量外，還要根據該地區人口和經濟發展?fàn)顩r，對今后10～15年內該地區總業務量和各站點的業務流量進行預測，根據業務量的構成來確定主信道光接口(群路光接口)傳輸速率。

　　第三，根據上面的討論結果，合理選擇SDH自愈環的結構。

　　第四，并根據上述要求進行設備選型。

　　第五，根據業務量和資源情況進行時隙分配。

　　第六，設備配置。

　　第七，同步、公務等設計。

　　參考文獻：

　　[1]《光同步傳送網技術體制》中華人民共和國信息產業部發布

　　[2]《光同步數字傳輸網》韋樂平編著人民郵電出版社中國通信學會主編

　　[3]《光纖通信工程》趙梓森編著人民郵電出版社中國通信學會主編

　　[4]《光纖通信基礎》雷肇棣編著電子科技大學出版社

　　[5]《SDH技術》葉敏、朱金文編著北京郵電大學出版社

　　[6] 華為技術網站
