曹剛川

　　南京華電節能環保設備有限公司 , 江蘇 南京 210031

　　摘要:在焊接過程中會引發變形以及剩余的應力和應變，這些情況都會直接影響到不銹鋼儲罐使用狀態，針對還系統部件的焊接可以用有限元法進行解析，探究其焊接時所產生的變形和應力。以單元生死技術為基礎，需要考慮的因素有很多，比如材料的功能會受到溫度的變化而發生非線性情況，為了能夠深化探究影響還系統部件的應力和變形具體類別、大小等，可以先從焊接縫的周邊作為參考點或者方向來開展。

　　關鍵詞: 不銹鋼儲罐;焊接;焊縫;應力;變形

　　1引言

　　不銹鋼儲罐有很多優秀功能已經逐漸被工程界所認可，尤其是航空企業。其中，不銹鋼儲罐優點很多，比如柔性好、耐腐蝕性以及耐低溫等優勢�，F(xiàn)階段應用到連軸器等范圍也比較廣泛，所以，所以針對該系統部件開展探究工作，通過對其功能指標的要求逐漸提升而更加深化。這些年，由于互聯網技術的不斷發展，有限元技術在結構中的解析地位是越來越高。該技術有很特殊的優點，就是能夠很好解決材料非線性以及接觸非線性等問題。探究運用該技術將波形管的成型計算出來，準確解析模型變形、材料硬化等情況對不銹鋼儲罐功能所造成的影響，其次，還可以使用該技術來解析模具的設計，對波形管的成型有何影響。專門使用該技術計算出不銹鋼儲罐，在焊接的時候所產生的應力以及變形等，是否會隨著溫度的改變而出現變化，探究這兩種現象的主要特征以及分布情況，將溫度高低進行改變來探究結構內部的應力以及變形。不銹鋼儲罐是一種新型的系統部件，該部件有很好的穩性以及可靠性，所以說此系統部件在航空領域、冶金、電力等行業內地位非常重要。

　　在不銹鋼儲罐生產的時候，有一個很重要的工藝步驟就是焊接，所以，進行該工藝的時候焊接質量是否過關，直接影響到產品的功能以及質量。針對該系統部件在生產以及制作焊接工藝過程中，既要嚴格把控材料出現變形，又要將焊接的縫隙與母材務必融合在一起，其強度要正好，焊接工作完成以后，還要保持其具有很好的彈性、密封性以及抗腐蝕性。在大部分企業中，對于焊接工藝的設計會受到該企業的生產類別、工藝設備以及生產技能等原因影響，同時還會由于操作人員的實踐經驗，以及企業內部的管理體系的約束。所以當今國內外市場的競爭逐漸激烈，在運用傳統的焊接工藝方法已經不能達到當今企業對于產品的需求以及發展。怎樣能夠有效、快捷處理不銹鋼儲罐在生產時候過于繁雜的焊接工藝設計以及設計參數等問題，成為當今社會中，很多企業迫切需要解決。

　　2系統的整體焊接技術思路

　　2.1不銹鋼儲罐成型方法

　　能夠使不銹鋼儲罐成型方法種類繁多，對于厚度以及材料都不一樣的不銹鋼儲罐，現階段用到最多的方法有三種:焊接成型、液壓成型以及機械成型。微型不銹鋼儲罐以及彈性元件一般用的多的方法是化學沉積成型和電沉積成型。不銹鋼儲罐成型的方法不管是機械成型還是液壓成型，這兩種哪一種方法都需要經過一系列工序才可完成。然而，焊接成型卻不一樣，該方法是要將板料沖裁剪成波紋狀的圓片，在與環縫焊接在一起，從而制作成不銹鋼儲罐。

　　2.2不銹鋼儲罐焊接方式類別

　　有上述可以知曉，針對不銹鋼儲罐生產的時候，需要進行焊接環節，所用到的焊接方法主要有直焊縫以及環縫。然而，很多情況焊接的形式一般都會運用對接，是為了能夠找到與母線相同或者強度合適，并且焊接過后所出現很小的殘余應力的需求。在每一個領域內都會使用不銹鋼儲罐，由于其領域跟工作環境存在差異，所以在生產不銹鋼儲罐的時候用到的材料類別以及厚度也都不一樣，與此同時，生產不銹鋼儲罐所用的材料類型卻非常廣，比如合金鋼、不銹鋼以及有色等，由此生產出來的不銹鋼儲罐，在其管壁的厚度也存在差異。

　　對于生產不銹鋼儲罐的時候焊接工藝設計中有非常重要的特點，比如街頭的方式以及厚度等，根據現階段我國以及國外在生產不銹鋼儲罐的企業內，所用到的焊接工藝步驟中所運用的焊接設備。針對當前該系統部件所經常會用到的焊接方法進行匯總:第一，焊條電弧焊;第二，等離子弧焊;第三，埋弧焊;第四，熔化極氣體保護焊;第五，鎢極惰性氣體保護焊。

　　2.3管焊接工藝設計流程

　　當今社會的發展，使不銹鋼儲罐的生產也逐漸呈現標準以及規�；�。針對該系統部件的焊接工藝，不管是人工進行設計，還是計算機協助設計所運用的方法和工藝參數基本如下圖1所示。

　　

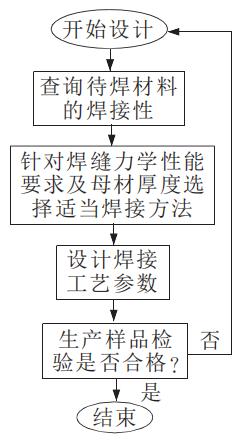

　　圖 1 焊接工藝設計流程

　　3材料模型

　　在對材質做焊接的時候，會出現很明顯的非線性，該不銹鋼儲罐的彈性以及膨脹系數等都隨著溫度的改變而逐漸發生變化。然而在焊接的時候，不銹鋼儲罐所遭受到的溫度會明顯發生變化的過程，所以材料發生非線性性質表現的很明顯，然而，焊縫和該系統部件的材料密度以及泊松比不會跟隨溫度的改變發生變化。

　　4計算結果

　　4.1焊接應力

　　進行焊接的時候，熱量會在結構的內部進行傳輸和環境的熱對流，使其結構的溫度出現梯形變化，并且逐漸增加。因為在內部的時候會受到熱溫影響，加上受熱不夠均衡，使其結構在不同地方所受到的應力產生很大變化。這種現象可以知曉:殘余的應力主要是周向應力，其所處的位置在不銹鋼儲罐以及焊縫相臨近的焊接邊緣上，所以會跟隨熱源的不斷改變而發生變化，其溫度會急劇上漲，隨后會跟著熱源的轉移溫度也會快速下降。在這個位置上的應力經常會快速增大到減小的過程中。若溫度快速升高到一定高溫時，表明這個位置正在進行焊接，其內部所受到的應力也會快速增大。后面熱源在慢慢離開，以后因為跟環境出現熱對流的現象，此處的溫度會逐漸發生減少，應力會快速的降低，但是應力不會完全消失，并且成為殘余的應力依然存留在焊接不銹鋼儲罐內。

　　4.2焊接變形

　　焊接的時候因為其結構的內部受冷受熱不夠均勻，每個地方會出現膨脹，并且膨脹程度也都不一樣，從而產生內部應力。為了能夠?qū)��?nèi)部的熱應力進行均衡，不銹鋼儲罐的自身會出現變形現象，為了能夠?qū)⑵鋬?nèi)部的均衡狀況保持住。因為操作的時候兩端處于固定情況，不銹鋼儲罐的中間地方會出現變大，該系統部件發生變形多以經向變形為主，這個時候焊縫的周邊變形量會逐漸增大，幫助定量解析殘余的變形。選擇焊縫和不銹鋼儲罐相鄰近的一條邊，作為參考的路徑。

　　6結論

　　從所構建出的有限元模型中，把單元激活開啟過程作為基礎，能夠很好，將焊接對不銹鋼儲罐所造成的影響計算出來。針對數值進行解析中，可以將材料性能跟隨溫度進行改變的特性考慮進來，針對該系統部件在焊接時所出現的應力和變形進行解析，可以看出:

　　①一般情況下，該系統部件的變形現象多以徑向變形為主。 可以從焊縫的位置向內進行凹陷，然而，其周圍的地方都會向外鼓包變形。

　�、谠诤附拥臅r候會出現應力，向周邊伸展應力為主。焊接的應力會由溫度的變化而發生改變，但是熱源的離開優惠時，參考點處的溫度進行降低，從而使焊接所產生的應力也快速發生減少現象，但這種情況不會把陰歷消除，所以不可以忽視焊接對強度以及壽命等所帶來的影響。

　　參考文獻:

　　[1] 宗曦華. 不銹鋼儲罐焊接過程的應力及變形特性[J]. 計算機輔助工程, 2014, 23(6):86-90.

　　[2]丁雪興, 王悅, 劉雪嶺, et al. 機械密封焊接不銹鋼儲罐波紋膜片動態應力計算及分析[J]. 化工機械, 2008(01):37-39+43.

　　[3]吳媛媛. 機械密封焊接不銹鋼儲罐的疲勞壽命計算及分析[D].

　　[4]丁雪興, 王悅, 劉雪嶺,等. 機械密封焊接不銹鋼儲罐波紋膜片動態應力計算及分析[J]. 化工機械, 2008, 035(001):33-35,39.

---
