摘要：主要介紹響水通榆河大橋主跨60m鋼箱梁在保證河道正常通航情況下，運用浮拖法解決鋼箱梁架設的技術難題，詳細闡述了鋼箱梁架設的施工方法及技術控制方案,分析了影響鋼箱梁梁體線形的因素并提出改進措施。
    關鍵詞：跨河橋梁  鋼箱梁  浮拖法架設
    1.工程概況
    由我公司擔負施工的江蘇省鹽城市通榆河大橋是S-306省道上的一座重要橋梁，其主跨為60m預應力鋼箱結合梁，是集團公司施工的第一座栓焊鋼混預應力結合箱梁。

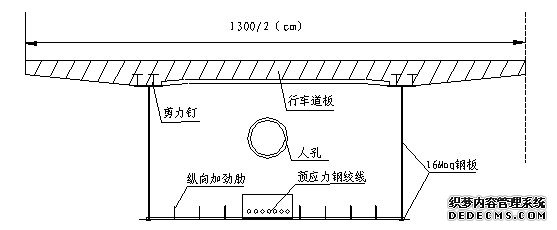

    通榆河大橋主橋?yàn)殇撓浣Y(jié)合梁，全長60m，跨度為59.5m，梁高2.2m，橋?qū)?3.0m，鋼箱梁為雙箱單室結構，箱寬3.31m，箱梁底板采用16Mnq鋼，板厚為14、20、30mm不等，箱梁上部采用鋼纖維混凝土作為行車道板，厚度為35cm，級別為CF50，屬鋼混結合梁。鋼混結合面上布設剪力釘，箱梁底板還布置預應力鋼絞線，結構較為復雜，其箱梁跨度在同類結構中尚屬前列，施工難度較大，其截面見圖-1。








    2.施工方案概述
    60m開口鋼箱梁分三段在鹽城市造船廠利用整體胎架法加工制作，臨時加設支撐后，用大型平板拖車運輸運至施工工地，借助4#-5#墩之間的人字桅桿吊至單導梁上，由此拖拉至浮運支架上，浮船由卷?yè)P(yáng)機牽引至臨時支墩，此時向船內注水，浮船退出工作，箱梁落至砂筒支座上，并依次完成C、B、A各節段的安裝架設。采用液壓千斤頂和導鏈調整AB、BC段節點板標高，使之達到廠內制作時的胎架狀態后，采用高強螺栓栓合成開口的連續箱梁結構，而后澆注底板混凝土并施加預應力，最后采用懸吊模板澆注SFRC橋面板，形成閉合的組合箱梁。混凝土達到設計強度后，采用砂筒和螺旋千斤頂落梁，并采用靜態爆破法拆除臨時支墩，轉變?yōu)樽罱K的60m跨簡支箱梁，完成體系轉換。
    3.輔助設施施工
    3.1臨時支墩
    鋼箱梁安裝前在水中搭設臨時支墩。支墩采用雙排φ120的鉆孔灌柱樁基礎和φ100鋼筋混凝土立柱，支墩樁頂高程為2.0m，墩頂高程為10.451m，臨時支墩梁底安裝高程為11.512m（梁底支座高程為11.20m，予拱度0.302m，地基計算沉降量0.01m）。支墩上部構造為格構式托盤支架，其上設置2[28組合工字鋼做分配梁，兩工字鋼間距為35cm。分配梁上部安置砂筒作為卸架裝置，每個節點設置4個，砂筒外徑為35cm，內徑為33cm。臨時支墩具體結構示意圖見圖-2。




    3.2人字桅桿

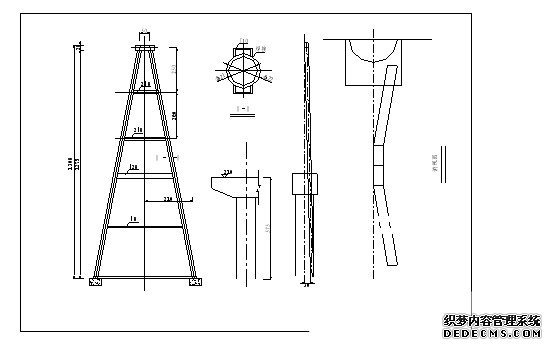

    人字桅桿采用工地現有的無縫鋼管,同時為后期吊裝引橋20米T梁使用，設計吊重按34T考慮。人字桅桿用兩根外徑為22cm，壁厚為5mm無縫鋼管組成，為增大抵抗矩，在鋼管外順橋方向上焊接兩根[10，桅桿高13m，底寬為5.6m，桿頂與桿底的水平距離為30cm。人字桅桿構造圖見圖-3。
    經計算，風繩選用6×37－8.7－140鋼絲繩（安全系數K1=3.5）；





    起重繩選用6×37－15－170鋼絲繩（安全系數K2=5）；
千斤繩選用2×（6×37－24－200）鋼絲繩（安全系數K3=10）；卷?yè)P(yáng)機選用1011電動絞車；
起重軌道滑車選擇：H20×5D
    3.3導梁

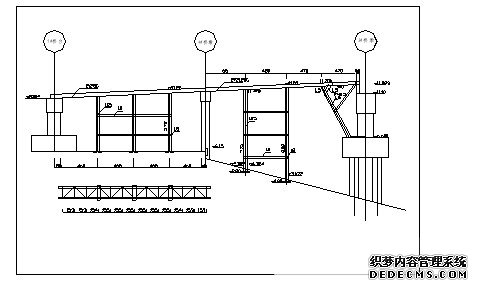

    導梁采用工地富余的槽鋼焊制，以減少施工投入。設計按T梁吊重34T設計，荷載計算按四跨連續梁計算，梁體在導梁上移動時，各跨荷載不斷發生變化，因此按最不利荷載進行計算，通過計算導梁選用兩根[28b，導梁支架選用 [25a，導梁構造見圖-4。




    3.4浮運支架

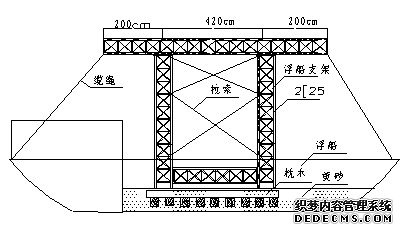

    浮運支架由浮船和支架兩部分組成。浮船在當?shù)刈庥眠\(yùn)輸船，額定載重80t，有效長度19m，空載吃水深度0.45m，有效深度0.75m，下弦載重為0.83t/cm。浮運支架由4[25組成做主梁，平面尺寸4.2×2.4m，凈高11.88m，外懸臂2.6m，自重2.2t，主梁間通過[8做縱橫向聯接。并由纜風與船首尾相連。浮運支架結構見圖-5。


    4.鋼梁架設
    鋼梁吊裝場設于河?xùn)|第五跨北側，吊裝順序?yàn)镃、B、A段。鋼梁以人字桅桿起吊至第五跨導梁上對鋼梁作橫向位移至鋼梁的設計縱向中軸線上，再對鋼梁做縱向位移。當鋼梁前端抵達3#蓋梁上方時，通過浮運支架懸臂梁使其進入浮運支架，并固定在支架上，使梁繼續前進，

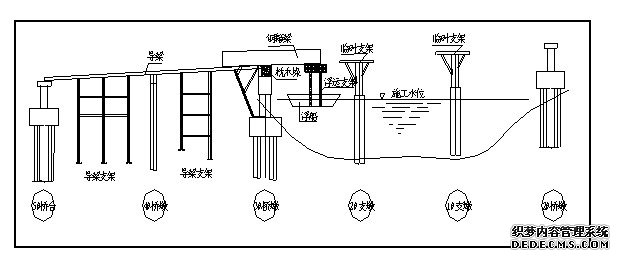

    當浮船到達2#臨時支墩上，浮運支架的懸臂梁的另一端擱置在臨時支墩橫梁上，解除鋼梁與浮運支架的固定裝置，使梁進船不進，從而把梁的前端卸落在2#臨時支墩上，完成C段梁的架設。B段鋼梁則通過已就位的C段鋼梁到達2#臨時支墩上，再利用浮運支架使其就位，A段則通過B、C段鋼梁，借助浮運支架到達設計位置，即梁上走梁法。箱梁安裝示意圖見圖-6。



    4.1梁體提升
    梁體的提升利用4#，5#蓋梁左側的人字桅桿來實現，吊點為鋼箱梁的圓形人孔。因鋼箱梁為開口結構，為防止梁端發生局部變形，需采取加固措施。即用[25焊接成322×160cm的矩形框架，并用M24螺栓將梁端與框架固定，形成剛性結構，梁端加固處理示意圖見圖-7。

    4.2梁體橫移
    人字桅桿吊點距蓋梁端2.1m，當梁體吊至所需高度后，需沿蓋梁軸線方向橫移。橫移依靠?jī)蓚�(gè)開口向上[28制作而成的墊梁完成，開口[28涂以黃油以減小滑動摩擦力，以四氟滑板做滑塊，通過卷?yè)P(yáng)機牽引四氟滑板將梁橫移至導梁縱向中軸線上。
    4.3 C段梁體縱移
    卷?yè)P(yáng)機牽引梁體通過導梁，使得C段鋼梁前端抵達3#蓋梁上方后，浮運支架的兩根懸臂梁伸入3#蓋梁上方，此時，向船內注入25噸水，懸臂梁正好與導梁平齊，將鋼梁前端移入浮運支架，當鋼梁支點到達浮運支架中部時，將鋼梁與支架固定，排出船艙內的水，船體上浮，浮運支架投入運行。啟動牽引裝置，使鋼梁向2#臨時支墩漸進，船只抵達2#臨時支墩后，將船定位，鋼梁通過浮運支架的前端懸臂梁移至2#臨時支墩上，繼續向船內注水，使浮船退出鋼梁。完成C段鋼梁的架設。
    4.4 A、B段梁體縱移
    A、B段鋼梁縱移從就位后的鋼梁上通過，在已就位的鋼梁的剪力釘上各敷設[25a，作為鋼梁前進的滑道，同樣以四氟滑板作滑塊（滑道結構示意圖見圖-8），故需對鋼梁的強度及剛度校驗。
    考慮到梁上走梁，內力計算取最不利位置；抗彎計算取P處于跨中時的情況；抗剪計算取P處于支座支點時的情況。經計算，鋼梁的強度和剛度都能滿足安全要求，故鋼梁縱移通過“梁上走梁”依次完成縱移任務。
    4.5浮船控制
    通榆河為人工河，施工時正值上游封閘，水位穩定，給船只控制提供了有利條件。為嚴格控制船只的方位和路線，在浮運支架兩側敷設20m長且與橋軸線平行的[25作導梁，浮運支架與導梁間用“∏”型滑塊定位，使浮船嚴格沿導梁前進，并在浮船首尾各設兩根與橫橋方向一致的纜風繩，防止因風力使船只偏離梁的移動軸線。
    5.體系轉換
    鋼梁吊裝就位后，調整支座標高，使拼接板達到胎架狀態，采用M24×90和M24×120高強螺栓栓合成開口的三跨連續箱體，形成一定的承載力，然后澆注底板混凝土并施加預應力，然后澆注鋼纖維混凝土橋面板，形成閉合的結合箱梁。等混凝土達到設計強度和齡期后，進行梁體整體落位，并拆除臨時支墩，轉變?yōu)?0米單跨簡支箱梁，完成體系轉換。
    落梁采用帶保險箍的YCT150型液壓千斤頂配合砂筒進行梁體落位。千斤頂帽頂敷設鋼板及棉墊，以增大受力面積，并避免損壞底板表面涂裝。每個臨時支墩墩頂設置三個砂筒和兩臺液壓千斤頂。砂箱和千斤頂?shù)男堵浣y(tǒng)一指揮，定時定量，對稱同步進行，以保證鋼箱梁的平穩下落，使鋼梁的各部構件不超過容許應力。隨千斤頂?shù)幕乜s和砂子的卸落隨時進行測量，確保同側梁底高差保持在2mm之內。梁體落位后，松動臨時支墩托盤支架上的螺栓，使臨時支墩脫離梁體，并采用靜態爆破法拆除臨時支墩。完成體系轉換，形成最終結構—60米單跨簡支鋼箱-混凝土結合箱梁。
    6.線型控制
    為保證梁體線型，保持結構良好的受力狀態，克服鋼梁扭曲變形，本橋在箱梁架設過程中，主要從梁體拱度調整、拖拉就位誤差調整及梁端臨時加固等方面進行了控制，取得了良好的效果。
    6.1拖拉就位誤差調整
    鋼梁拖拉過程不可避免地存在縱橫向誤差，根據現場實測，鋼梁各支點處出現了量值不等的橫向偏移，采取以槽鋼做滑道、四氟滑板做滑塊的水平橫向拖拉的辦法；縱向偏差量較小，采取溫度應力法調整。其中溫度應力法基本原理如下。
    鋼梁受溫度變化影響，根據Lt=·t·L，在鋼梁兩端梁縫填塞調整鋼板，利用鋼梁自身的溫度應力使鋼梁精確就位。調整前其縱向計算偏移量為24mm，調整后其縱向偏移量為7mm。符合精度要求。
    6.2拱度調整
    根據設計，鋼梁跨中、節段接口處、節段跨中處設計拱度值分別為340mm，302mm，189mm。根據實際計算，臨時支墩沉降量為12mm，結構的彈性壓縮量為6mm，拱度調整時按跨中30mm的預留量進行設置，相應的節段接口處，節段跨中的拱度調整分別為27mm，17mm，則調整后拱度值分別為370mm，329mm，206mm。以上拱度調整值均在臨時支墩墩頂處進行調整。

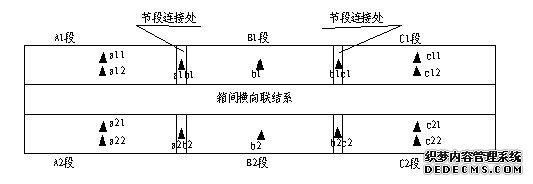

    根據觀測需要，在全橋設置14個觀測點，分別設在60m梁的跨中、20m梁跨中和節段接口處，觀測點分布見圖-9：






    拱度觀測在觀測點上用HA-1型精密水準儀測量，分別于鋼梁安裝、橋面現澆砼，橋面鋪裝，臨時支墩拆除分四個階段觀測，觀測結果見下表。
    拱度觀測結果一覽表

觀測階段    觀       測       結       果
    a11    a12    a21    a22    a1b1    a2b2    b1    b2    b1c1    b2c2    c11    c12    c21    c22
安   裝    0    1    2    2    2    3    4    4    3    2    2    2    1    1
現澆橋面板    1    2    3    2    3    3    5    5    4    3    3    2    2    1
橋面鋪裝    0    1    1    0    1    1    2    2    2    1    0    1    0    0
臨時支
墩拆除    93    90    90    92    144    145    157    158    142    146    88    89    88    91
沉降、壓縮和下?lián)峡傆?jì)    94    94    96    96    150    152    168    169    151    152    93    94    91    93
通過上表可以得出如下結論：
    ⑴安裝階段彈性壓縮已經完成，地基沉降在橋面鋪裝后趨于穩定。
    ⑵支墩拆架后，鋼梁下?lián)现党蕭佄锞� y=（0.2/900 x2+20）cm均勻分布.
    ⑶鋼梁設計最終拱度為150mm，施工中由于采取整體現澆，彈性壓縮及沉降量的預留，使最終拱度為200mm，確保鋼橋橋的線型和良好的受力狀態。
    7.結束語
    該橋60m鋼箱梁的架設，實際工期只用了4天，施工中充分利用了現場富余的型鋼，借助了吊裝混凝土T梁使用的人字桅桿和單導梁，大大節省了材料和機械，采用浮船拖拉和砂筒落梁，保證了梁體的準確就位，梁體拱度及拖拉誤差的調整與控制，確保了鋼梁線型和良好的受力狀態。因此，該橋采用的預應力技術與先進的鋼箱-混凝土技術的結合，真正實現了橋梁結構對“輕型大跨、高強美觀、快捷施工”的要求。
