摘要：對某垃圾焚燒發電廠事故進行了分析，認為在存在較大側向荷載且樓板剛度較小的情況，樓板平面內應力不容忽視，須根據有限元計算確定內力進行設計并加強構造。為類似工程提供參考。
　　關鍵詞：側向荷載樓板平面內應力有限元分析
　　一工程概況

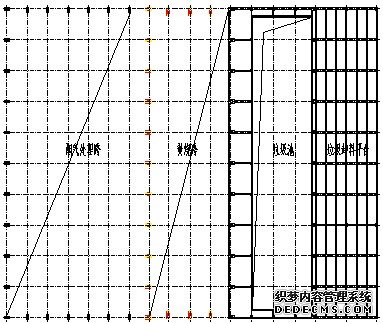

　　浙江某垃圾焚燒發電廠，為現澆鋼筋砼排架結構，抗震設防6度，基本風壓0.6kN/m2。綜合主廠房由四大部分組成：垃圾卸料平臺、垃圾池、焚燒間、煙氣凈化間�？偪缍�109米，縱向長度70米，平面圖如圖一所示。屋頂采用鋼屋架結構，總高度38米。右側垃圾卸料平臺為兩層，7米以下為多跨框架，7米以上為單跨排架，與垃圾池整體澆注在一起，焚燒跨左側采用鋼格構柱，屋頂鋼屋架鉸接。左側煙氣凈化間分縫脫開。剖面如圖二所示。結構采用混凝土強度等級C25。

　　二、出現問題及分析
　　本工程于2003~2004年設計施工，投產后不久，即出現垃圾池變形。垃圾池南北兩側池壁外鼓，框架梁及框架柱均變形嚴重，被巨大的剪力剪斷。
　　垃圾池內堆積大量垃圾，會對垃圾池壁產生比較大的側向壓力。根據CJJ90-2009生活垃圾焚燒處理工程技術規范，垃圾池應采用現澆鋼筋混凝土結構，宜與垃圾焚燒主廠房結構分開。如果采用此方案，形成一個獨立敞口的池子，首先要增設兩排柱子，使廠房排架柱和垃圾池間形成狹長通道，即浪費占地面積，又不便布置建筑和工藝設備；此外為保證池壁剛度，池壁厚度須按高度的1/20取值，由于垃圾池高度在20米左右，而且長度達幾十米，垃圾池的鋼筋混凝土用量會非�？捎^。故垃圾池多采用與卸料平臺整澆，以垃圾池四周的樓板作為垃圾池壁的支撐，可將垃圾池壁視為連續板，減小池壁的計算高度，這樣可大幅減小壁厚及鋼筋用量。


　　本工程原設計將垃圾池周圍的樓板采用剛性樓板假定，降低了垃圾池壁的計算高度，也忽略了樓板平面內內力。采用垃圾池壁厚250mm，扶壁柱截面400×400mm，框架梁截面250×300，外側框架柱截面400×700，樓板厚度120mm，樓板配筋單向一級ø8@200。
　　如果將7米樓板作為垃圾池壁的支撐，則樓板承受巨大的側向荷載，形成了一個深梁，須滿足深梁構造，本工程板厚及配筋均不符合深梁要求，沒有配筋的樓板起不到承受荷載的作用。
　　

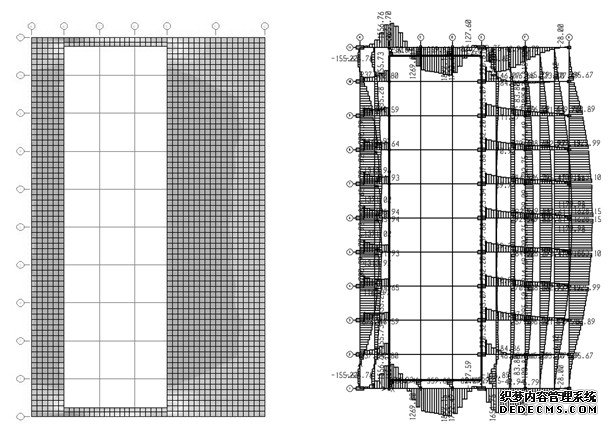

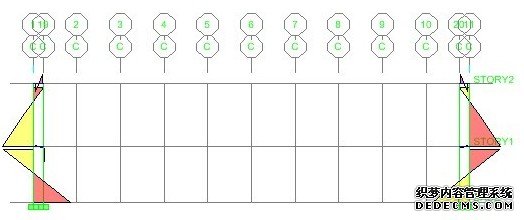

　　 采用etabs對工程進行有限元分析，樓板中應力如圖三所示。由圖可見，垃圾池左右兩側，由于樓板較寬，樓板內側為壓應力，外側為拉應力，垃圾池上下兩側，由于樓板僅有1.6米寬，樓板中Y向?yàn)榫薮蟮膲簯?yīng)力，X向?yàn)檩^大的拉應力。圖四為7米平臺框架梁軸力圖，在垃圾側向荷載作用下，上下1.6米寬的樓板按深梁計算，致使外側框架梁軸力達1800kN，樓板和框架梁均需要極大的配筋。垃圾池上下外側框架柱彎矩見圖五。如圖所示，垃圾池傳至框架柱上有非常大的彎矩和剪力。
　　由計算結果可以看出，垃圾池存在巨大的側向推力，本工程墻厚250mm，扶壁柱長細比達150，其平面外剛度可忽略不計。則側向荷載首先傳至樓板，由于樓板厚度僅120mm，且單向配筋一級ø8@200，遠遠達不到受力要求，故樓板首先破壞，然后上千千牛的側向荷載傳至250×300mm的框架梁和400×700的框架柱，導致梁柱接連被剪斷。
　　此后的昆山一期二期垃圾焚燒發電廠，在結構設計中，將垃圾池周圍樓板加厚至200mm，雙層雙向配筋，形成一個封閉的深梁。由于樓板自身剛度足夠大，大幅減小了框架所受荷載，滿足了設計要求。如今工程已經投產，未出現類似事故。
　　三結語
　　在垃圾焚燒發電廠廠房項目中，垃圾池的布置使結構變得很不規則。如果將垃圾池與主體結構整體澆注，則垃圾池側向荷載在樓板中產生的平面內內力不容忽視，須進行有效分析，確定內力值，并將樓板按深梁構造，配筋須滿足計算及構造要求。
　　
　　參考文獻:
　　[1]劉美琴，城市垃圾發電項目主廠房結構介紹。建筑與結構設計。
　　[2]CJJ90-2009，生活垃圾焚燒處理工程技術規范。
　　
