趙子棋

　　沈陽建筑大學 遼寧 沈陽 110168

　　摘要：通過對太陽能技術的探索研究，討論了光伏技術與建筑屋頂設計結合的幾種形式，并且舉例簡述其優缺點。

　　關鍵詞：光伏建筑、節能設計、太陽能技術。

　　0引言

　　在新能源應用中太陽能有著儲量豐富、無污染的優點，同時，由于其廣泛的使用成本也相對較低，應用的方式方法也較為多樣，近年來關于太陽能建筑一體化也多有研究實踐。太陽能一體化建筑最理想的狀態應該是講設計、制造、安裝均可以集成化，其中最有必要的是，在設計初期的時候就需要考慮到太陽光能源以及建筑二者的有效結合。[1]現如今太陽能與建筑設計結合的方式有許多，包括太陽能屋頂、太陽能立面、太陽能幕墻等。其中太陽能光伏應用技術與建筑屋頂相結合使用是廣泛使用的一體化設計方法，且通過與建筑設計結合的方式更加多樣。

　　1太陽能技術應用在建筑方面

　　太陽能在建筑中的廣泛應用主要可分為光熱應用、光電作用。[2]其中光熱作用中可分為主動式和被動式這兩類。被動式太陽能是常規使用陽光能量的方式，利用屋頂，墻壁，門窗等基礎的建筑構配件，通過太陽輻射熱對室內溫度進行調節，這種簡單利用太陽能的技術稱為被動式太陽能技術。太陽能光熱轉化相比光電轉化技術來說，發展更為成熟、應用范圍也更廣。而建筑光伏系統主要分為附加形式和建筑一體化形式。其中附加形式是將光伏板直接安裝在現有建筑物的屋頂或者立面，優點是可靈活布置。一體化形式是通常將光伏板作為建筑物的一部分構件使用。其主要技術包括設計、施工一體化，相對于附加形式來說實現難度更高，而且后期維護也有一定的困難。

　　2太陽能技術與建筑屋頂一體化設計

　　建筑太陽能一體化即指在建筑設計方案期，利用立面設計、懸挑設計、遮陽防水等，將太陽能應用主動納入設計重點，與建筑設計完美融合。[3]即經過“相加”結合出一種新的設計方案，設計人員應該把太陽能系統涉及到的所有內容都添加在建筑設計中，并且能在建筑設計中與設計結合，讓太陽能系統不與整個建筑設計分割，太陽能系統不只是建筑設計落成之后的附加條件。[4]以下是對目前關于太陽能技術與建筑屋面一體化設計方式的相關整理：

　　2.1完全覆蓋方式

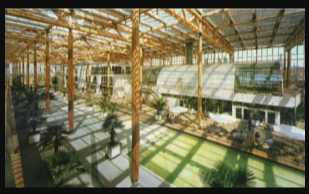

　　完全覆蓋式是在建筑屋面上增加一個完整的”外殼”，用玻璃和太陽能電池板結合成屋面，這種完整的新屋面類似一個巨大的盒子，可以將多棟建筑形成跨越式覆蓋。其大范圍覆蓋的屋面結構可以完全獨立于舊建筑，同時增建于舊建筑之上。其優點是太陽能屋面可利用面積增加，光伏發電量可以達到最大的效率。同時新屋面覆蓋之下的空間形成“陽光房”調節內部溫度、氣候。例如德國蒙特賽爾學院，其作為新能源利用和生態建筑的象征，已成為國際著名的地標。其建筑面積超過 20000平方米，在木結構玻璃“外殼”建筑內，包含有許多休閑娛樂等功能的小單體建筑。設計師通過設計調節，內部形成溫和的氣候，開創了“封閉式微環境氣候”的建筑設計理念。

　　



　　2.2加層覆蓋方式

　　加層覆蓋式是在能上人的建筑屋面上增加一層，然后再鋪設太陽能裝置的方式。加層結構建構在原有的建筑之上，適用于單棟建筑屋面。其優點是完整的太陽能屋面可以保護建筑屋面，減少屋面暴露。同時這種方式在利用太陽能進行發電的同時還能在原有屋面形成新的空間可用作休息平臺或溫室，形成新的多功能室內空間。例如2010年第四屆世界太陽城大會主會場日月壇·微排大廈。該建筑節能達到 70%以上。作為當時的“全球最大的太陽能辦公大樓”，是太陽能綜合利用技術與建筑節能技術結合的經典工程案例。屋頂采用傾斜形構架，這樣的構造方式既能夠讓集光器既充分受光，又可以增加了大量屋頂平臺溫室。

　　



　　2.3架空方式

　　支架架空式是在建筑屋面上只用支架將光伏構件構筑在屋面之上。同時這也是應用光伏系統最常用的一種方式，優點是能夠使光伏板的姿態符合技術要求，達到最高的發電效率。同時方便調整，可實現對太陽變化的追蹤調整。缺點是支架式光伏建筑一體化與建筑結合程度低，并且要注意通風等問題。但是只要將光伏構件的設計排列順應建筑走勢排布，或設計以排列組合，依然可以使建筑屋頂產生變化，從而達到美觀的效果。

　　2.4與屋頂建材結合方式

　　與屋頂建材結合方式是在直接將光伏電池的芯片封裝在建筑材料中構成建材型光伏組件，例如屋面瓦等結構。光伏組件在施工過程中按模塊的方式進行拼接，其優點是集中了發電功能與建材功能于一體，可實現構造一體化，無論是新建建筑和既有建筑都適合應用，更容易表達一體化的設計和施工。

　　



　　3結語

　　太陽能與建筑設計一體化是技術與設計有意義的結合。而太陽能光伏應用技術與建筑屋頂結構相結合，可以實現在不占用額外用地的前提下，不僅可以為用戶就近提供熱能，還可以補充居民用電。太陽能技術既能解決居民居住問題，而且能為工廠、學習、運輸?shù)裙�共建筑等提供大量供電。因�(yàn)槠涔?jié)能效果明顯，是綠色節能建筑領域備受關注的一個發展方向。如果我們繼續進行相關研究，關注到太陽能光伏建筑與建筑屋頂一體化的相關設計研究，在進一步推進光伏建筑一體化應用的前提下，也可以進一步實現建筑節能減排，同時兼顧建筑美觀。這些是值得著重關注與研究的。

　　[參 考 文 獻]

　　[1]徐偉、王雪：《太陽能建筑發展研究探析》，《上海節能》2020年第08期，第862-865頁。

　　[2]付靜：《太陽能建筑的應用技術與發展》，《科技視界》2019年第08期，第168-170頁。

　　[3]向黎：《太陽能與建筑應用一體化的現實意義》，《住宅與房地產》2018年第13期，第70頁。

　　[4]嚴露：《光伏建筑一體化在我國高校中的應用研究》： 華僑大學, 2016年。

---
