杜志萍

　　北京實創鑫誠節能技術有限公司 北京 100041

　　內容摘要：在我國發展現階段，能源已經成為牽制我國發展的一大阻力，因此人們?cè)诓煌５膶ふ液屠�用可再生綠色能源，其中太陽能作為一項優選，已被成功應用在生活中的各個方面。這個方案對光伏建筑一體化的發展與應用進行了詳細分析，結合現有條件技術進行深入評估，設計一個最合適的光伏建筑方案，規劃應用太陽能的光電轉換技術，以滿足建筑物的生活工作中的用能需求，為開展節能減排，綠色低碳做出帶頭示范作用，給地區，社會做一個積極的影響。

　　關鍵詞：太陽能 光伏建筑 設計 綠色低碳

　　第一章項目設想

　　1.1項目范圍

　　這個利用太陽能綠色能源的建筑一體化計方案，是在一棟三層高的小別墅進行的。在別墅的屋頂與墻體(北面墻體由于基本不見光，所以不用)建設過程中應用優質的太陽能光伏建筑材料，不需要額外占用其他建筑空間和建筑資源。這個光伏的發電項目產生的電能將提供給房屋的日常生活工作使用。

　　1.2并網方式

　　并網光伏發電系統是現在光伏技術的的熱點研究項目，其技術在現在已經成熟，而且因?yàn)槠湫詢r(jià)比較高，在許多項目中得到應用。可以進行一系列的商業化推廣與應用。

　　在當前的技術條件下，太陽能光伏發電系統從發電的角度進行分類大致可以分為三大類：第一類是離網光伏蓄電系統，第二類是無蓄電池光伏并網發電系統，第三類結合了前兩類系統的特點，帶蓄電池的光伏并網發電系統。

　　1.2.1離網光伏蓄電系統

　　離網光伏蓄電系統，較為常見，已經被應用多年，技術已經成熟。離網光伏蓄電系統利用蓄電池進行蓄能，這種系統在一些沒有電網的偏遠地區或一些人口稀少的地區用的較多。離網光伏蓄電系統操作和結構都相對簡單，適應性很強。但是這個系統中的蓄能裝置，也就是它的蓄電池，由于體積較大并且處于艱苦的工作環境中，它一直保持充放電的循環工作中，這種工作模式導致電池壽命極大的縮短。而且現在這種系統往往在偏遠地區應用較多，而它蓄電池的售賣價格又偏高，這樣就意味著他的前期投入與后期維護費用較高，經濟性不強。因此不能大規模的使用。

　　1.2.2無蓄電池光伏并網發電系統

　　在有公共電網的地方可以選擇安裝無蓄電池光伏并網發電系統，這種系統經過太陽能光伏發電板進行發電后可以直接并入電網運行，以電網作為儲能裝置。這種系統投資相對較小，這樣就會減少發電的成本，并且刪減了蓄電池的使用步驟，這樣就提高了系統的使用率，極大的減小故障發生的概率，還可以減少因蓄電池使用完畢被丟棄產生的二次污染，提高了整個系統的環保性，更為貼合本次設計的綠色與節能的主題。但是無蓄電池光伏并網發電系統的逆變器的工作模式是單一的并網模式，在電網突然發生緊急情況，例如斷電或者停電，該系統就會隨之停止工作。這個問題對于現如今來說，也不是什么大問題，現在我國電網技術較為成熟，斷電的的概率及其低。較為靠譜。

　　1.2.3帶蓄電池的光伏并網發電系統

　　結合了前兩種系統的一些特點，帶蓄電池的光伏并網發電系統的逆變器不僅可以獨立工作，還可以進行并網工作，并且他的系統中還配有少量的備用蓄電池，當系統遇到突發狀況停電時，在短時間內可以利用備用蓄電池儲存的電力在短時間內向負載輸送電力。相比下該系統的靈活性和適應性等特點較為突出優秀，但是他的前期建設投入與后期維護花費特別大。

　　在當前的技術條件下，太陽能光伏發電系統從安裝環境的角度進行分類大致也可以分為三大類：1.光伏建筑集成系統2.地面光伏電站3.能源綜合應用系統。

　　1.3太陽能電池組件

　　光伏發電系統的核心主要是太陽能電池。目前來說，全球光伏發電產業中常使用的組件材料主要有三種：1.晶體硅材料。2.非晶硅材料。3.多元化合物材料。

　　1.3.1晶體硅材料

　　目前，晶體硅材料是國內外使用率較高的一種材料，它一般就是指單晶硅材料和多晶硅材料，并且在國內的光伏組件生產中也主要是以晶體硅材料占主要地位。商業化的多晶硅電池片，它的效率一般最低在百分之十二，最高在百分之十六，而單晶硅電池片的效率一般最低在百分之十三，最高在百分之十八。

　　1.3.2非晶硅材料

　　非晶硅材料一般就是非晶硅薄膜，用這種材料生產的太陽能電池成本較低，可以進行大規模的生產，由于人們對于非晶硅材料的重視程度越來越高，使得它的發展速度越來越快。作為一種太陽能材料，用非晶硅材料做電池雖然較好，但是它的光學帶隙小，對太陽輻射光譜的長波區域的敏感度較差，從而導致非晶硅材料做成的太陽能電池的轉換效率較低。目前,電池轉化效率一般為百分之五到百分之九左右。直接影響了它實際中的應用。

　　1.3.3多元化合物材料

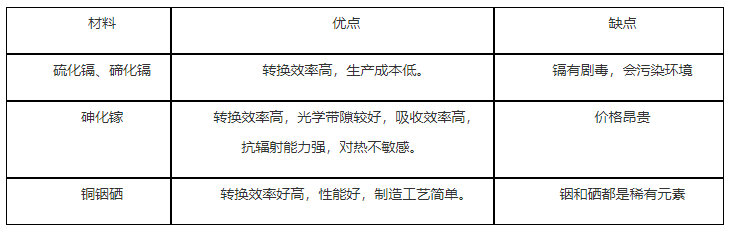

　　多元化合物薄膜太陽能電池一般就是運用多元化合物材料做成太陽能電池，無機鹽是他的電池材料，這些無機鹽一般指砷化鎵，硫化鎘，碲化鎘及銅銦硒等。

　　

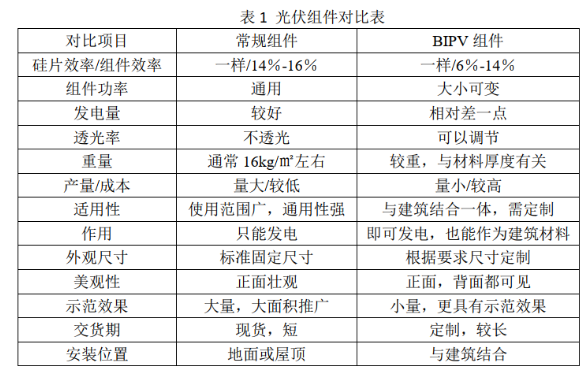

　　就目前的發展?fàn)顩r來看，最成熟的光伏發電材料是晶體硅材料。而且預估計在未來十年，晶體硅材料在光伏發電領域的地位仍然不會動搖。這類太陽組件轉換效率最低百分之十二，最高可達到百分之十六，一般可以使用二十五年。在建筑設計選擇晶體硅組件的過程中，對我選取了常規組件和光伏建筑一體化(BIPV)兩種組件的特點進行了對比(見表1)

　　



　　結合各種因素，由于別墅建筑屬于私人建筑，不同于其他建筑，所以，更傾向于使用美觀，不影響建筑外觀的BIPV組件。

　　1.4光伏直流，交流并網逆變器

　　關于逆變器，有兩種選擇：第一種是集中式逆變器，第二種是分布式逆變器。

　　1.4.1集中式逆變器

　　集中式逆變器的結構簡單，主要組成是光伏陣列、逆變器和直流母線，在光伏發電系統中，人們一開始使用的就是集中式逆變器。在該系統中，所有的光伏器件通過用串并聯結成一個光伏陣列，這個陣列通過逆變器將太陽能集中轉化為交流電，所以把這種結構叫做集中式逆變器。集中式逆變器的輸出功率可達到兆瓦級，方便進行檢查與維修，進行發電時所需要的成本較低，所以將集中式逆變器主要用在功率等級較高的地方，如光伏電站等。

　　1.4.2分布式逆變器

　　分布式逆變器的安裝是采用戶外壁掛式，這樣對于空間大小的需求就大大降低。在發電的時候，分布式逆變器的安全性比較可靠，如果發電過程中突發故障，可以直接更換故障逆變器而不用改變其他，分布式逆變器一個輸入只能接一個組件串，不需要匯流箱，不需要直流配電柜，不需要粗直流電纜，不需要直流側匯流，在逆變器的內部就可以全部操作，實施監控與保護。

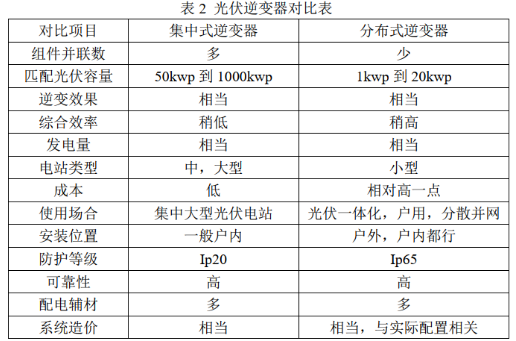

　　表2對兩種逆變器的性能特點進行了各方位的對比。

　　將表二的材料數據進行整合分析，可以得出下面的結論：此項目是規模相對來說比較小一點的光伏電站，它的裝機容量相對來說也比較小，而且是在現有別墅的基礎上進行設計建設改變，根據這個項目的特點進行一個分析與總結，再結合一下逆變器的安裝使用方法以及運行的效率水平，我認為在這個方案應該采用分布式逆變器的設計。

　　1.5項目目標

　　這個設計方案預估計使用低壓并網發電的方式，太陽能電池通過陣列吸收太陽能，然后將太陽能轉換成直流電，接著再通過逆變器將直流電轉換成交流電，最后再將交流電輸入到低壓電網中，不使用蓄電池來進行儲能裝置，而且并網逆變器可以對電網的微小相位以及電壓波動很好的適應，是因?yàn)樗�具有自�?dòng)相位和電壓跟蹤的特殊功能，不會影響電網的使用。該項目建成后，可以減少燃煤和減少二氧化碳的排放，將在居民建筑方面起到積極的綠色帶頭作用。

　　第二章項目效益分析

　　2.1個人效益

　　經計算調查，一棟三層別墅一年耗電20000千瓦時。中國居住在城市的居民一度電的使用價格一般最低是0.56元，最高是0.62元，也就是說一棟三層別墅一年電費11200元到12400元。集中供暖各地區價格不一樣，以太原所在地區為例，按建筑面積每平米3.6元。(按使用面積每平米4.8元)而且居民建筑層高超過2.8米的將加收費用。這棟三層別墅約280平米。一年取暖費約10000元。以及一些其他情況。合計能耗方面消費大約22000元。屋頂及墻體安裝BIPV組件約500㎡。同時使用電熱水器來采暖。根據發電情況及保養預算。二十五年年預計能節省500000元。(詳情看附錄)

　　2.2社會效益

　　現如今，太陽能光電技術走進了千家萬戶，主要是應用在城鄉建設領域，運用太陽能的光電轉換技術手段來將一些工作生活中所需要解決的能源問題得到改善，例如取暖、照明等一些常見問題，對于將常規能源進行轉換替代，完善建筑節能設計細節，發展低碳經濟體制具有積極推進的重大意義。未來在光伏應用中，太陽能綠色能源一體化建筑將占有重要的一席之地，有較好的發展前景和市場潛力。

　　項目的建設將在當?shù)仄鸬綆б欢ǖ姆e極的帶頭作用，具有較好的示范作用。而且山西省在對煤炭資源的發掘以及消耗方面數一數二，對于積極配合國家提出的節能減排和綠色低碳的號召，帶頭干好綠色能源工作，有義不容辭的責任與義務。

　　結語

　　山西作為一個煤炭能源消耗速度較快的大省，積極利用太陽能等綠色能源，對全國來說都具有一定的積極效應。對國內外現有的光伏建筑一體化設計的探索與經驗進行認真研究與分析在國家標準的指導下。建立一個太陽能綠色能源一體化設計的成功案例，為地區乃至全國提供一定的參考經驗。

　　參考文獻

　　[1] 李娟 , 丁蕾 , 王婭 . 太陽能光伏發電技術在綠色建筑中的應 用分析 [J]. 沈陽工程學院學報 ( 自然科學版 ),2018(1):1-4.

　　[2]周希松.分布式光伏發電系統在民用建筑中的應用[J].現 代建筑電氣 ,2017(4):38-41.

　　[3] 張長志 . 光伏發電系統在綠色建筑中的應用及其節能研究 [J]. 科技與企業 ,2015(9):102-102

　　[4]Deo Prasad，Mark Snow.太陽能光伏建筑設計[M].上�，F(xiàn)代建筑設計(集團)有限公司技術中心，譯.上海：上海 科學技術出版社，2013.

　　[5]施韜，沈佳燕，蔣金洋.光伏建筑一體化研究及應用現狀 [J].新型建筑材料，2011，38(11)：38—41.

　　[6]靳偉.光伏建筑一體化(BIPV)在綠色建筑中的應用[J]. 建筑技術，2011，42(10)：907—910.

　　[7]鄭瑞澄，路賓，李忠，等.太陽能供熱采暖工程應用技術手冊 [M].中國建筑工業出版社，2011

---
