勵磁調速裝置技術在企業中的節能運用

蘭青足

摘要
串級調速是交流異步電動機調速的一種類型,串級調速的思想就是將異步電動機的轉子電壓經過三相橋式整流變?yōu)橹绷麟妷海�再在其直流�?cè)由可控硅逆變電路產生與其相反的直流電勢與三相橋式產生的直流電壓串聯，改變逆變角的大小來改變直流電勢的大小，達到調速的目的，同時還能提高電動機的運行效率和調速的經濟性。
本文依據排風機對電力拖動系統的要求，采用可控硅串級調速來控制其拖動電動機實現無級調速，滿足排風機對電力拖動系統調速性能和節能的要求。本文主要研究三相交流繞線式異步電動機可控硅串級調速系統有關的技術問題。包括系統的組成與工作原理，主回路的設計，控制回路設計，系統的靜、動態工作特性計算分析等。

關鍵詞： 可控硅, 串級調速, 整流, 逆變
隨著經濟的騰飛，國內企業用電量需求劇增，為了更好的節約電力能源，在企業生產中對電機部分進行了改造，可以達到經濟運行，節約電能。
串級調速源于英語“cascade control”，意為“級聯控制”，系指當時異步機轉子與外附的直流電動機兩級聯接所形成的調速，雖然后來改進，用靜止的電力電子變流裝置和變壓器取代直流電動機，但串級調速的稱謂被習慣地沿用下來。
　 十幾年前，串級調速作為一種高效率的交流無級調速曾經盛行一時，隨著近代變頻調速的興起，串級調速日漸蕭條，被誤認為是落后的調速技術。尤其在高壓大容量風機泵類節能方面，串級調速的某些優勢表現的更為明顯。實踐是檢驗真理的唯一標準，在近代工業迫切呼喚交流調速發展的今天，尤其是風機水泵調速節能迫在眉睫，我們應該反思，如此輕率地放棄串級調速是否明智？
如何評價交流調速技術的優劣，不同的需求有不同的標準。但普遍的共識是：⑴ 效率高；⑵ 調速平滑即無級調速；⑶ 調速范圍寬；⑷調速產生的負面影響（如諧波、功率因數等）小；⑸成本低廉。如果把高壓型變頻調速和串級調速應用作以對比，就會發現變頻調速并非如我們期望的那樣理想，而串級調速也不象我們評價的那樣遜色。
一、異步電機調速節能
1、工業生產拖動系統中，使用異步電動機占80%以上，其中風機泵類負載約60%～ 70%，傳統上是靠調節擋風板和閥門來調節流量，如果使用調速手段來調節流量，可以節約大量電能。
Q≡ n1 流量與轉速一次方成正比
H≡ n2 壓頭與轉速二次方成正比
P ≡ n3 軸功率與轉速三次方成正比
2、異步電機調速方法很多，但從原理上看有3個因素影響轉速，這3個因數是：頻率（ f ）、轉差率（S）和電機極對數（P）。有如下關系：



其中：
n為異步電機轉速（轉/分）
f為電源頻率（Hz）
S為轉差率
P為電機極對數

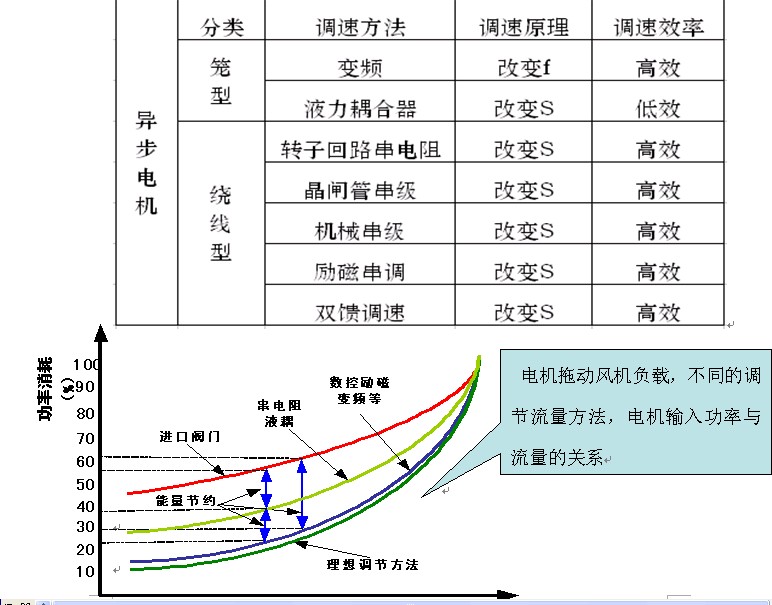

異步電機調速方法



二、勵磁串級調速原理
1、研制推廣這個系統的指導思想
●要解決的是高壓、大功率（300kW ～4500kW)繞線型異步電動機帶風機、泵類負載的調速運行
●高效率
●節約的電能對電 網不產生污染，無高次諧波
●容易安裝、調試、運行、維護、檢修

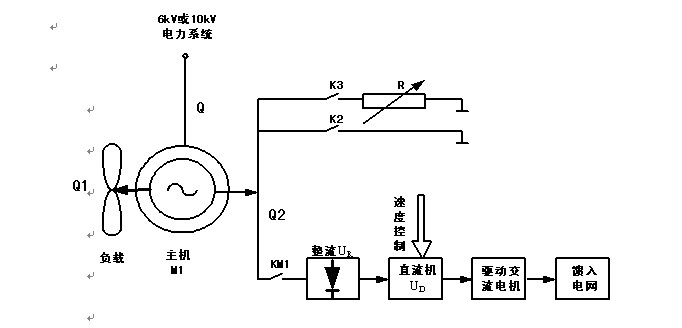

2、勵磁調速裝置原理圖

調速的基本原理是:在調速主電機轉子回路中引入附加電勢,轉子繞組產生的感生電動勢必須克服這一電勢,繞組中才能流通電流,轉子繞組有了電流才能產生電動力,被控主電機才有帶負載能力。在勵磁調速裝置的應用中，附加電勢由直流電機電樞電壓提供，由于直流電機的轉速被限制在很小的范圍內，可以認為直流電機的轉速基本不變。所以，電機電樞電壓的大小決定于直流機勵磁電流的大小，只要控制直流機勵磁電流，就可以控制主電機的轉速。
三、勵磁串調與其他調速方法的比較

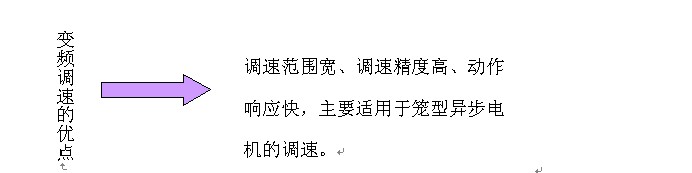

1、與變頻調速方法比較

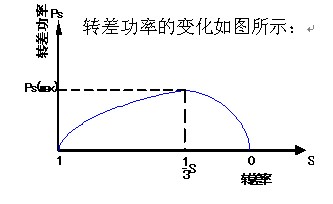

取dPs/dS=0，S=1/3，轉差功率最大值出現在S=1/3，也就是n=(2/3) n0時。將S=1/3代入Ps=S (1-S)2 Pm ，Ps=0.148Pm≈0.15PN
這說明串級調速控制的轉差功率不超過15%電機額定功率，而不是像變頻調速控制電動機的全部功率。
關于調速裝置效率問題，變頻調速裝置是靜止電力電子器件，似乎比數控勵磁串調高，其實不然，因為變頻裝置的效率高（例如95%）然而它消耗的5%是大功率的5%，而數控勵磁串調是控制的轉差功率，假設變頻與勵磁串調功耗相等，下式成立：
(1-ηf）Pe=0.15Pe (1-η機串)
設ηf=0.95，計算出η機串=0.666
說明只要勵磁串調效率大于0.666，節能就比變頻調速多，實際上勵磁串調效率在0.8以上。

2、與晶閘管串級調速相比



晶閘管串級調速有3個要害問題：
1）逆變失敗
2）高次諧波對電網的污染
3）功率因數低
晶閘管三相全控橋，當運行在逆變狀態時，其共陽極極性為正，共陰極極性為負，所以在一個支臂上的上下兩元件，一個導通，一個必須關斷。經逆變輸出波形一個周期為6階梯波，與正弦波相差甚遠，含有很強的5、7次諧波。回收的電能是對電網產生污染的。
當主機轉速較高時，此時轉差功率較小，回收的有功不多，而此時電流較大，起到調節直流電壓的作用，保證逆變角小從而減小無功功率，這可以把功率因數提高0.2。

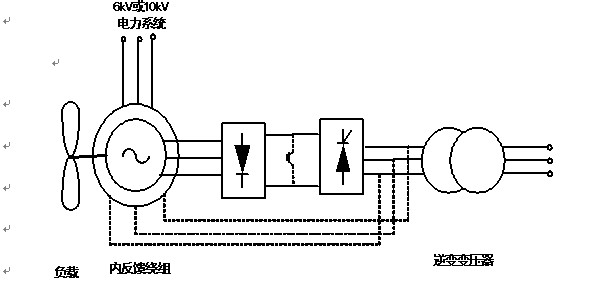

最近又有內反饋式晶閘管串級調速，把轉差功率不是反饋到電網，而是反饋到主電機定子槽內，多嵌一套反饋繞組，好處是省一個逆變變壓器。已經運行的繞線型異步電動機要更換為內反饋式電動機，而上述晶閘管串級調速3個要害問題依然存在。
勵磁串級調速：
因為靠異步電機發電把轉差功率轉化后送到電網，因此沒有逆變失敗問題，其電壓、電流波形都是正弦波，回收的電能是干干凈凈的，能全部被其他用電設備利用，異步電機發出的電能其電壓波形和電流波形是正弦形的。表計量測不出來諧波。
異步電機的電壓與電網電壓配合相當好，完全不需要逆變變壓器，直流電機的電樞電壓通過勵磁電流調節，相當平滑，從0可調到額定電壓。

結束語
簽于勵磁串調優點，現在已應用在本企業水泥廠的生產線，窯頭風機、窯尾風機、煤磨風機、高溫風機、原料磨循環風機上，并且反映良好。因此為了提高電動機的運行效率和調速的經濟性，達到經濟運行、節約電能的目的，勵磁串調將被會廣泛的應用到企業中去。

參考文獻:肖蘭 馬愛芳 <電機與拖動> 中國水利水電出版社 2004年8月第一版 第64頁
謝明琛 張廣溢 <電機學> 重慶大學出版社 2004年5月第二版 第213/246頁
