摘要量子力學是近代物理學的基礎理論之一，也是微電子專業的必修課程。而量子力學的基本概念與我們的生活經驗卻相去甚遠，所以成了最難學的學科之一。本篇文章以量子力學中一維無限深方勢阱為例，首先講授一維無限深方勢阱的概念及推導過程，在此基礎上對量子阱形成的子能級等量子現象及其特殊的地方進行討論，最后講解此概念的實際應用暨量子阱器件。本文分書本知識、概念引申及現實應用三部分對學生講授該知識點，讓學生對該知識點及其在電子器件中的應用能有更清楚的了解。

　　關鍵詞微電子量子力學一維無限深方勢阱

　　1引言

　　量子力學是反映微觀粒子運動規律的理論，與相對論一起構成了現代物理學的理論基礎。量子力學不僅是物理學中的基礎理論之一，還在材料、化學、微電子甚至宇宙學等相關學科中有著了廣泛的應用。另一方面量子力學的基本概念與我們的生活經驗卻相去甚遠，所以成了最難學的學科之一。量子力學課程的突出特點是概念抽象，計算復雜和遠離日常經驗。對于非物理專業的工科學生，學習難度自然更大。本文介紹了在微電子專業講授量子力學時將微電子學的基本概念和在微電子領域的應用有機結合，便于學生理解和吸收量子力學的基本概念，同時擴展視野，提高專業能力。

　　本文將以一維無限深方勢阱的教學為例，探討該知識點的講授方式，包括基本概念、概念引申及應用實例。

　　2基本概念

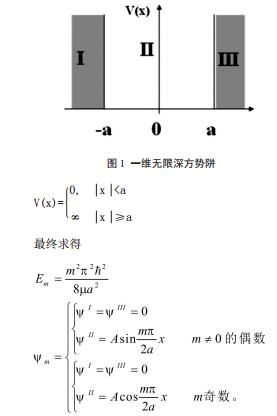

　　首先要弄清楚什么是一維無限深方勢阱?如圖1，如果粒子受某種作用的限制，因而在空間某區域內發現該粒子的概率遠大于其他區域，則此區域�？煽醋鲆粋�(gè)勢阱(例：電子在金屬固體中運動;質子、中子被束縛在原子核中。)。為簡化問題的討論，建立了理想化的模型稱作一維無限深勢阱：它的勢能在一定區域內(-a,a)為零，在此區域外勢能為無限大。如果粒子受某種作用的限制，因而在空間某區域內發現該粒子的概率遠大于其他區域，則此區域常可看做一個勢阱(例：電子在金屬固體中運動;質子、中子被束縛在原子核中)。為簡化問題的討論，建立了理想化的模型稱作一維無限深勢阱：它的勢能在一定區域內(-a,a)為零，在此區域外勢能為無限[1-2]。

　　求解過程可以歸納為如下步驟:

　　(1)列出各勢域的一維Schrodinger方程;

　　(2)解方程;根據波函數滿足的邊界條件，Schrodinger方程簡化為標準型微分方程。微分方程通解，含未知不全為零的常系數;

　　(3)使用波函數標準條件，得到滿足條件的解;

　　(4)定歸一化系數;定態的可能能量，能量量子化，相應的定態波函數，施加歸一化條件定出未知常數。

　　3一維無限深勢阱引申

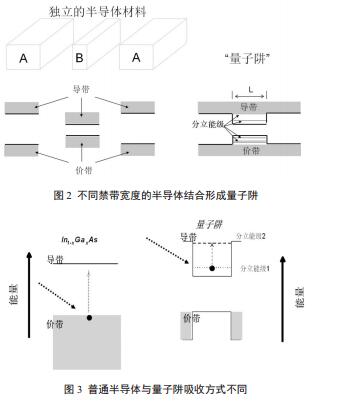

　　實際上具有無限深勢阱的系統是不存在的，但在一定條件下，一些系統可以近似看成一維無限深勢阱，比如量子點、量子線，一般都可以近似成單個有限深勢阱問題，其能級的特征仍然可以用無限深勢阱的結果來理解。近年來研究比較多的半導體超薄層微結構材料是利用MBE，MOCVD等先進儀器生長出的新一代人工構造材料，由交替生長兩種不同的很薄半導體外延材料而形成的周期性結構(圖2)。電子被限制在一個個勢阱中，其能量不可能取任意值，只能取某幾個分立能級的值。不過這種限制，僅僅在外延生長方向上發生，在外延層平面內，電子的運動仍為準自由的。我們以GaAs/AlGaAs超晶格量子阱為例，Al組分決定了量子阱的勢壘高度，也就是GaAs導帶邊到AlGaAs導帶邊的勢能差，勢阱寬度即GaAs勢阱區的厚度，紅外光子的吸收就發生在勢阱區，勢阱寬度對響應波長有著絕對的影響[3]。

　　4量子阱結構的應用

　　對于普通的光電二極管，當能量超過禁帶寬度的光子照射到光電二極管上，就會被二極管吸收，產生電子空穴對，電子從半導體價帶躍遷到導帶，在電場的作用下，空穴和電子向相反的方向飄移形成光電流。而對于量子阱結構，電子(空穴)的躍遷發生在同一導帶(價帶)的子能級之間，大多數量子阱探測器利用的是量子阱中基態子能帶到第一激發態子能帶之間的躍遷(圖3)。

　　1983年史密斯等首次報道了光波導型量子阱在中紅外波段的應用，量子阱紅外探測器(QWIP)經過器件結構、材料生長和制備工藝等方面的不斷優化，已經成為長波紅外波段廣泛應用的探測器件�？赏ㄟ^量子阱寬度等參數調節探測器的探測波段，量子阱導帶中會形成子帶，子能帶之間存在躍遷,電子可以從基態激發到第一激發態，在電場作用下形成光電流,從而實現紅外探測。由于其具有廣泛的應用前景，美國、法國等國外頂尖的科研機構和公司均開展此項研究，在森林火情監測、建筑物監控、醫療影像及紅外天文觀測等方面都有大量精彩實例。國內目前已經可以制備出光電性能優良的640×512長波量子阱紅外焦平面探測器，獲得長波大面陣高分辨率圖像和目標偏振信息[4]。

　　5結語

　　量子力學是近代物理的基石，但同時也是難學的課程之一。本文探討微電子專業量子力學課程的講授，以一維無限深方勢阱為例，從一維無限深方勢阱基本理論的推導過程，一維無限深方勢阱基本概念的延伸及量子阱在實際器件中的應用。針對量子力學難學難懂的特點，本文著眼點為使微電子專業學生容易理解知識點，抓得住量子概念的特別之處，同時對其的實際應用有一定程度的了解。

　　參考文獻

　　[1]周世勛.量子力學教程[M].第2版.北京:高等教育出版社,2008.

　　[2]曾謹言.量子力學[M].第3版.北京:科學出版社,2000.

　　[3]陸衛,李寧,甄紅樓,徐文蘭,熊大元.紅外光電子學中的新族——量子阱紅外探測器[J].中國科學,2009,39(3):336-343.

　　[4]周旭昌,李東升,木迎春,鐵筱瀅,王曉娟,陳衛業.640×512偏振長波量子阱紅外焦平面探測器研制[J].紅外與激光工程,2017,46(1):76-81.
