摘要：針對煤礦井下各系統獨立運行、基站數量多且無線數據傳輸帶寬不足等問題，采用LTE技術設計了一種全礦井融合通信系統。該系統通過綜合基站對井下無線通信、人車精確定位、IP電話、語音廣播等多業務進行統一接入、承載和管理，并可與現有業務平臺對接。測試結果表明，該系統的綜合基站覆蓋半徑為400m，信號接收強度不低于-105dB，基站間無線通信切換時間為21.67ms，無線通話質量較好。

　　關鍵詞：煤礦通信;多系統融合;融合通信;無線通信;LTE;綜合基站

　　0引言

　　隨著煤礦開采規模不斷擴大及煤礦安全生產要求不斷提高，煤礦井下環境監控、視頻監控、人員管理、設備管理、通信、自動化、信息化等各類系統越來越多[1]，井下接入的業務種類隨之增多，業務量越來越大，這就要求井下主傳輸網絡能夠提供豐富的接口、足夠的帶寬和穩定的性能，滿足各系統接入需求。但目前井下通信基站設備箱體多、無線數據傳輸帶寬不足等問題仍然存在。針對上述問題，本文采用LTE(LongTermEvolution，長期演進)技術，設計了一種全礦井融合通信系統，采用綜合基站實現了各系統數據統一接入、統一共網回傳功能。

　　1LTE技術在煤礦的應用

　　LTE是4G技術的典型代表，其基于OFDMA(OrthogonalFrequencyDivisionMultipleAccess，正交頻分多址)技術，包括采用成對頻譜的FDD(FrequencyDivisionDuplex，頻分雙工)和非成對頻譜的TDD(TimeDivisionDuplex，時分雙工)2種模式。LTE技術下行峰值速率為100Mbit/s、上行峰值速率為50Mbit/s，采用專業切換算法，移動性好，具有專有頻段，井下抗干擾性強，可用于實時傳輸工作面、井下機車較密集區域等工作場所的語音、視頻和數據，數據傳輸質量較好，能夠避免丟包、延遲等問題，有效簡化井下無線網絡部署數量，改善目前煤礦井下各子系統獨立布設的現狀，解決信息孤島問題[2]。

　　煤礦LTE技術要發展以數字廣帶為基礎的網絡，形成煤礦集無線局域網和基站寬帶網絡的混合網絡，如圖1所示，以實現井下通信系統在3G、4G、WLAN、固定網絡之間的數據漫游。

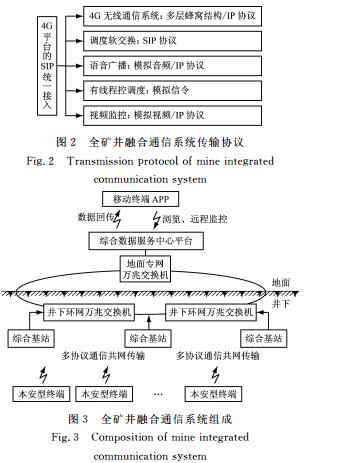

　　目前煤礦井下4G無線通信、語音廣播、IP電話、程控調度、視頻監控等子系統采用不同的協議進行數據傳輸，并采用獨立的顯示平臺。采用LTE技術建立全礦井融合通信系統，可實現井下各子系統的SIP(SessionInitiationProtocol，會話初始協議)統一接入，如圖2所示，從而實現不同的用戶定位、會話建立、會話管理等功能。

　　2全礦井融合通信系統組成

　　基于LTE的全礦井融合通信系統由核心網、信令網關、綜合數據服務中心平臺、礦用本質安全(以下簡稱本安)型綜合基站、礦用本安型天線、礦用本安型終端(包括礦用本安型手機、礦用本安型執法記錄儀、礦用多參數氣體測定器等)及其他配套設備組成[3-5]，如圖3所示。

　　全礦井融合通信系統可滿足井下各子系統的接入和傳輸要求[6-8]，通過減少井下各站點站址，將數字監控、人車定位、無線通信、IP電話、語音廣播等系統的多個基站合一，共電源、共傳輸，大大減少井下站址和線纜，降低員工日常維護量。

　　3綜合基站設計

　　3.1硬件設計

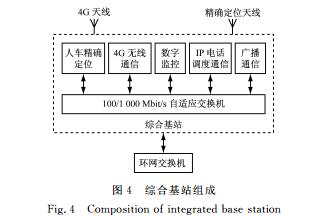

　　礦用本安型綜合基站是全礦井融合通信系統的核心設備，其采用ATN950B萬兆環網交換機，集成FDD-LTE無線通信、人車精確定位、廣播通信、IP電話調度通信、工業自動化接入、串口服務器接入、供電等模塊，如圖4所示，可實現煤礦多系統統一調度管理，并可根據實際需要接入安全監控系統數據。

　　綜合基站通過內置的交換機實現自身級聯，通過4×RS485/RS232接口和空閑FE端口實現綜合接入功能，以減少對主干光纖環網的接入壓力。供電模塊采用統一的礦用隔爆型鋰離子蓄電池，統一電纜、光纖、供電部署。綜合基站采用模塊化、可插拔設計，各模塊均提供標準的PCI(PeripheralComponentInterconnect，外設部件互連標準)插槽，可根據實際功能需要分合，擴展性強。

　　3.2受限空間內多系統間抗干擾設計

　　為消除多網融合而形成的干擾對綜合基站的影響，以井下受限空間電磁波傳輸理論為基礎，建立了干擾源模型[9-11]，對干擾源分析及建模、多系統近址共建共電源防護及空間布設、多網融合中各系統自身抗電磁干擾等關鍵技術進行了研究，提出了綜合基站抗干擾機制，達到了靜電、脈沖群、浪涌抗擾度國家三級判據A性能。

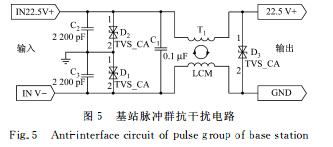

　　圖5為基站脈沖群抗干擾電路。電容C1接在輸入線兩端，用于消除差模干擾。電容C2，C3接在輸入線和地線之間，用于消除共模干擾。T1為共模線圈，用于消除共模干擾，其共模電感的兩臂作為線路隔離電感，可對波頭電壓產生一定的延遲，保證瞬變電壓抑制二極管D1，D2優先動作，D3延遲動作，從而減少回路大電流，有效保護電路中元件免受浪涌沖擊而損壞。

　　4煤礦4G專網與電信運營商對接

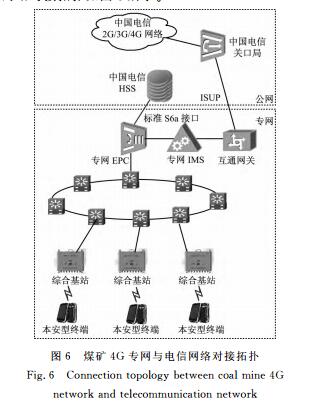

　　全礦井融合通信系統中的4G專網用戶與中國電信公網用戶進行語音業務互通時，要求專網用戶手機統一使用中國電信發放的USIM(UniversalSubscriberIdentityModule，全球用戶識別卡)，在中國電信信號覆蓋范圍內優先使用中國電信網絡，作為公網用戶;在中國電信信號無法覆蓋的區域使用無線專網，作為專網用戶。公網用戶與專網用戶之間可進行語音及短信互通。煤礦4G專網與電信網絡對接拓?fù)淙鐖D6所示。

　　煤礦4G專網與電信網絡的對接技術包含EPC(EvolvedPacketCore，演進的分組核心網)對接和IMS(IPMultimediaSubsystem，IP多媒體子系統)對接兩部分。

　　(1)EPC對接。中國電信對專網EPC(4G核心網)開放了S6a接口。專網EPC通過標準S6a接口———Diameter/SCTP與電信HSS(HomeSubscriberServer，歸屬用戶服務器)互聯，接入電信網絡，獲取鑒權數據。礦用本安型終端取得專網核心網的雙向鑒權后，可駐留使用專網。

　　(2)IMS對接。煤礦4G專網的IMS采用TDM(TimeDivisionMultiplex，時分多路復用)方式與中國電信2G/3G/4G網絡關口局對接，采用E1線及標準ISUP(ISDNUserPart，ISDN用戶部分)協議，實現井上下“一機一號”語音互通。

　　該對接技術除了4G專網用于鑒權的S6a對接通路外，專網與電信公網只有1條通路且為局間對接，2個網絡相對獨立，耦合性小，最大限度地降低了專網對電信網絡的影響。

　　5全礦井融合通信系統測試

　　5.1系統部署方案

　　全礦井融合通信系統在井下布置56臺綜合基站、250部礦用本安型終端。綜合基站通過光纖接入井下交換機，最終與井上綜合數據服務中心平臺通信。交換機與各基站采用星狀組網，每臺交換機最多可連接24臺基站。

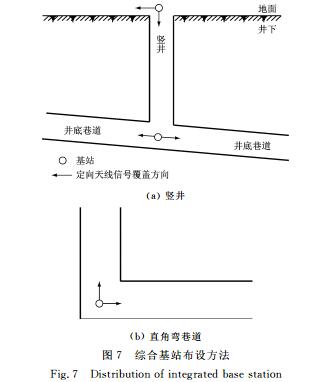

　　井下綜合基站采用定向天線，根據巷道不同情況分別進行布設。其中直巷的天線分別向前后2個方向覆蓋，覆蓋范圍為600～800m;在彎曲巷道或巷道交錯區域的彎曲處或拐彎處布設1個基站，并根據巷道的走向調整天線角度進行覆蓋。綜合基站布設方法如圖7所示。

　　5.2測試結果

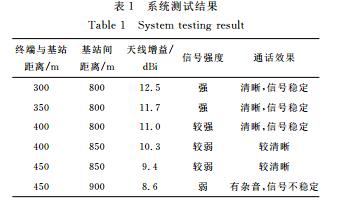

　　在井下對系統進行了信號強度和通話效果測試，結果見表1。

　　測試結果表明，2個基站之間距離不超過800m、終端與基站之間通信距離不超過400m時，基站天線增益不低于11.0dBi，接收靈敏度不大于-105dB·m，基站最遠處的信號強度不低于-105dB，通話質量較好。

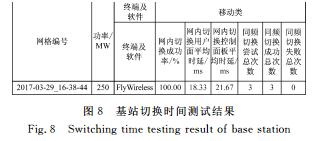

　　采用Flywireless測試基站切換時間，結果如圖8所示。經多次測試后取平均值，得到基站切換時間為21.67ms，滿足工控信息接入需求。

　　6結語

　　基于LTE技術的全礦井融合通信系統可在大中型煤礦井下實現數字監控、人車定位、無線通信、IP電話、語音廣播等多系統的統一接入、承載、管理，實現多業務數據共享和調用，可提供通用的數據接口和平臺，實現與現有業務平臺的對接。測試結果表明，綜合基站覆蓋半徑為400m，在該范圍內無線信號接收強度不低于-105dB，通話質量較好，且基站間切換時間為21.67ms，滿足礦井實時、可靠通信要求。
