周新樂

　　(華電內蒙古能源有限公司包頭發電分公司 ，包頭 014013 )

　　摘要：某火力發電廠2×600MW機組，利用中壓缸排汽抽汽供熱，熱網加熱器為管殼式，熱網疏水回除氧器。因熱泵系統投產運行，C、D熱網加熱器長期只投水側備用。近幾年C、D熱網加熱器頻繁發生泄漏，熱網疏水指標超標，直接污染給水水質，進而影響爐水水質，造成鍋爐連續排污，直接影響了機組熱經濟性。針對該問題，本文充分分析了熱網加熱器泄漏原因，并制定了有效的防范措施。

　　關鍵詞：腐蝕;內漏;熱網加熱器

　　引言

　　熱網加熱器是熱網系統的關鍵設備，是熱電廠的主要輔助設備之一，其主要功能是利用汽輪機的抽汽來加熱熱水供應系統中的循環水以滿足供熱用戶要求。該廠換熱器的換熱管采用波節管。波節管是高效傳熱元件，由它制成的換熱器，在流體流速不高、流體阻力不大的情況下改變流體的流動狀態形成強烈的湍流，大大提高了管內外放熱系數;尤其在汽水換熱時，冷凝水沿槽溝流下從而降低了換熱管外側水膜的厚度，這同樣提高了管內外放熱系數。使得換熱器的總傳熱系數大大提高。但是由于采用波節管，改變了流體的流動狀態，換熱管束會產生低頻顫動，造成熱網加熱器管束與支撐板結合處摩擦產生含鐵粉末，進而導致電化學腐蝕。另外熱網水中氯離子含量偏高會加速熱網加熱器不銹鋼管腐蝕。

　　加熱器技術參數

　　加熱器為臥式波節管換熱器，管束材質為304不銹鋼，換熱總面積：1000(㎡)，熱網加熱器設兩個進汽口，內設蒸汽區(緩沖區)，配有疏水罐，疏水溫度≤120℃。傳熱系數 K≥2700 W/m2.℃。設計熱網水入口溫度70℃，出口溫度130℃，熱網水流量1755t/h，壓力1.6MPa。設計汽側進汽壓力0.9MPa(a)，溫度 338.2℃，壓力變化范圍0.80-1.0MPa，最高溫度380℃，蒸汽量167.6t/h。進入熱網加熱器熱網水水質：Cl離子2.5mg/L，硬度：9μmol/L。

　　加熱器運行情況

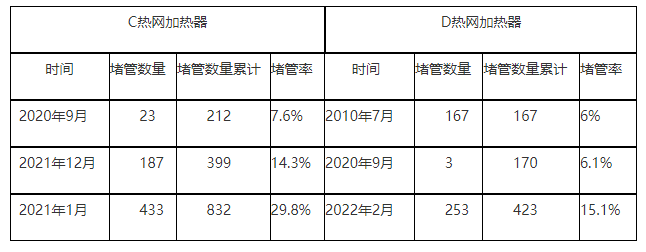

　　2016年該公司完成#2機組余熱利用改造，增加供熱能力約300萬㎡。改造后熱網回水先進入熱泵機組進行換熱，原熱網加熱器作為尖峰加熱器間斷投入使用。2016年-2021年期間，尖寒天氣時投入熱泵和AB加熱器就可滿足供熱溫度需求，C、D加熱器無需投入，為了保證供熱流量，C、D加熱器只投水側。

　　

　　原因分析

　　4.1直接原因

　　為查找管束泄漏真正原因，隨機抽出管束一根并充壓縮空氣試驗，發現管束與支撐板配合部分全部存在泄漏，共計13處。分析為管束與支撐板接觸部位腐蝕，這屬于電化學腐蝕。不銹鋼是靠其表面形成的一層極薄而堅固細密的穩定的富鉻氧化膜(防護膜)，防止氧原子的繼續滲入、繼續氧化，而獲得抗銹蝕的能力。當鐵質支撐板接觸氧化發生腐蝕，產生大量氧化鐵粉末，加之換熱管束會產生低頻顫動摩擦，在304不銹鋼管束與支撐板接觸部位的間隙部位，不銹鋼管束表面就會含有鐵金屬元素的粉塵顆粒附著物。在潮濕空氣中，附著物與不銹鋼間的冷凝水，將二者連成一個微電池，引發了電化學反應，不銹鋼表面保護膜受到破壞[1]。空氣或液體中氧原子就會不斷滲入或鐵原子不斷地析離出來，不銹鋼也就受到不斷銹蝕。熱網加熱器停用狀態下的氧腐蝕與運行下的氧腐蝕相同，也屬于電化學腐蝕，腐蝕損傷呈潰瘍狀，但比運行的熱網加熱器嚴重，它在短時期內使金屬表面發生大面積損傷，腐蝕產物三氧化二鐵[3]。

　　4.2 間接原因

　　熱網系統運行中，熱網水CL離子含量在100mg/L左右，《城鎮供熱管網設計規范》要求供熱系統有不銹鋼設備時氯離子含量≯25mg/L，CL離子含量達到了對不銹鋼的高腐蝕級別[2]。CL離子長期超標，由于氯離子半徑小，穿透能力強，故它最容易穿透氧化膜內極小的孔隙，到達金屬表面，并與金屬相互作用形成了可溶性化合物，使氧化膜的結構發生變化[2]，金屬產生腐蝕造成換熱管束內壁腐蝕泄漏。同時熱網水泄漏至汽側后，造成換熱管外壁CL離子超標，換熱管束腐蝕進一步加劇。

　　防范措施

　　5.1將熱網加熱器汽側、水側隔離閥門徹底維護，保證隔離閥嚴密性。

　　5.2熱網系統停運后，保持熱網水持續循環，將汽側疏水放盡，向熱網加熱器汽側通入連續干燥壓縮空氣，利用熱網水余熱烘干汽側，然后通入氮?dú)夥忾]保養。

　　5.3嚴格控制熱網水水質，在可以控制熱網水CL離子合格的情況下，水側采取帶壓濕保養方式。該保養方式必須保證熱網加熱器無泄漏。

　　5.4或者在熱網水停運后，將熱網加熱器水側隔離放水，然后用風機將熱網加熱器吹干保護，水室內放入干燥機，然后封閉保養。

　　結束語

　　熱網加熱器是熱網系統重要的換熱設備，熱網加熱器泄漏嚴重影響供熱安全和發電機組熱經濟性。行業內熱網加熱器泄漏情況時有發生，是一個普遍現象。一方面是對熱網加熱器保養工作不夠重視，另一方面是熱網加熱器經常是大半年停運，容易被忽視，長期停運會不可避免產生氧化腐蝕。再就是熱網加熱器長期水側通水而汽側不投運又無養護的情況下，在換熱管束與支撐板接觸部位極易發生電化學腐蝕。在如何防止熱網加熱器電化學腐蝕工作方面有待于進一步探討和研究。

　　參考文獻

　　[1]曾迅. 電化學腐蝕工藝及原理研究[J]. 中國科技博覽, 2013(32):1.

　　[2]劉麗梅, 胡振廣. 熱網加熱器腐蝕原因分析及對策[J]. 區域供熱, 2010(2):4.

　　[3]徐敏. 熱網加熱器停(備)用預防銹蝕的研究[J]. 科協論壇：下半月, 2012(11):2.

　　[作者簡介] 周新樂(1983)，男，內蒙人，學士，工程師，從事汽輪機、供熱系統運行技術管理和能耗管理提升工作。

---
