曾銀書

　　國家電投集團上海能源科技發展有限公司

　　摘要：通過以揭陽港通用碼頭一期工程項目為例，從鋼筋工程、砼工程的施工管理入手，著重分析了胸墻施工技術的應用要點，以便提供給相關工程施工人員有效的參考與幫助。

　　關鍵詞：重力式沉箱碼頭;胸墻;現澆砼;施工技術

　　引言：作為碼頭水工建筑物中的重要分部工程，重力式沉箱碼頭胸墻可謂十分關鍵，需要引起施工人員的關注和重視。具體進行施工管理的過程中，經常會發生不同方面的問題與不足，因而應該科學處理，只有確�，F(xiàn)澆胸墻施工的質量達到相關要求，才能夠減少裂縫的出現。所以，科學運用現澆砼施工技術，有利于達到既定的施工管理目標。

　　1. 揭陽港通用碼頭一期工程項目簡介

　　此次研究以揭陽港通用碼頭一期工程項目為例，構建出1個全新的碼頭。相應的設計1#、2#泊位長度是380m，現澆胸墻一共有26段，包含了不同類別的胸墻。C40砼方量為25777.4 m³，胸墻高 4.8m，寬 9.15m，鋼筋為384.92t。在這當中，胸墻XQ1共計24段，各段的長度為17.06m，現澆砼量為10472m³，胸墻XQ2、XQ2-1各1段，其長度依次是17.06m，現澆砼量則是740.96m³。并且，過渡段沉箱借助C15砼200mm厚進行封頂。護舷與系船柱定位板加固牢固與胸墻一同澆筑。系船柱錨栓埋設應根據施工經驗及沉降情況，在委托加工時，螺牙及螺栓長度應比設計長度適當加長，一般取5cm，安裝螺栓時考慮預留的沉降量。錨錠等門機預埋件采取預留坑的施工工藝，待胸墻沉降位移穩定后再準確預埋安裝。

　　2.胸墻施工技術的應用要點分析

　　2.1科學加工、綁扎鋼筋，確保預埋件安裝的合理性

　　(1)胸墻與護舷及系船柱定位板鋼筋的科學綁扎

　　當胸墻與護舷及系船柱定位板鋼筋加工結束以后，可以依靠平板車運輸至相應的施工平臺上，然后吊運到沉箱的頂部實施綁扎作業。其中，鋼筋砼保護層的最小厚度是70mm。在鋼筋保護層墊塊方面，需要以符合相關要求的墊塊作為首選。對于鋼筋的接頭而言，借助接焊處理的方式，其單面焊縫的長度至少為10d，而雙面焊縫的長度則至少為5d�；�于便于進行砼澆筑施工的目的，位于胸墻水平方向上的鋼筋，可以應用分層綁扎的方式，使其高度能夠和砼澆筑的高度相同。并且做好基礎梁鋼筋的綁扎工作。具體進行鋼筋綁扎的過程中，應該確保全部的鉛絲頭朝鋼筋籠內彎曲。在加工處理胸墻懸空位置的鋼筋過程中，則結合沉箱偏位的狀況，可以明確鋼筋具體的尺寸。當綁扎鋼筋結束以后，需要及時安裝預埋件，進行測量放樣后，開展定位與加固處理，準確布設標識在預埋件砼之上[1]。

　　(2)軌道梁鋼筋的合理綁扎

　　針對軌道梁鋼筋而言，結合分段的長度，科學綁扎鋼筋，要求鋼筋砼保護層的最小厚度是70mm。處于軌道梁相同搭接區段上，規定鋼筋的搭接頭保持錯開的狀態，其長度是35d，相應的單面焊縫長度至少為10d，而雙面焊縫的長度至少為5d。當鋼筋綁扎緊固以后，結合其直徑，能夠明確鉛絲具體的長度，確保其剩余的長度小于2cm，避免出現伸向鋼筋保護層的情況。

　　2.2做好砼工程施工管控工作

　　(1)胸墻與護舷及系船柱定位板施工澆筑

　　一般而言，進行胸墻砼澆筑施工的過程中，需要依靠預制場攪拌站，完成攪拌處理的任務，達到泵送入模的效果，并且利用插入振搗方法，完成施工的任務。具體開展?jié)仓�施工時，則可以借助分層澆筑作業，對底層進行澆筑的過程中，要求澆筑到頂部標高+6.3m。胸墻砼澆筑前檢查模板安裝是否牢固，檢查鋼筋綁扎質量，預埋件是否牢固，位置是否準確。每次澆筑砼趁低潮，要掌握海水的漲落時間，保證混凝土初凝前不受海水侵蝕。胸墻混凝土采用分層澆筑，減少大體積混凝土由水化熱造成的裂縫。當在已凝固的混凝土上澆筑新混凝土?xí)r，表面進行鑿毛并清洗，以使新老混凝土結合緊密。在澆筑新的混凝土前，鋪一層厚度為 1～2cm 的水泥漿。水泥漿的水灰比應小于混凝土的水灰比，或?qū)⑹┕たp局部范圍內的混凝土標號提高一級。隨后開始第二層砼澆筑施工，等到達到強度要求后，處理方式與首層一樣。當開始胸墻頂層混凝土澆筑時應摻和有效的外加抗裂產品，以減少表面裂縫，滿足混凝土耐久性要求。與此同時，針對首層砼的澆筑施工來說，因?yàn)檫x擇和護舷預埋件一起進行澆筑施工，當砼澆筑方量很大的情況下，容易出現護舷預埋件固定位置發生偏移情況，以便施工質量達到相關規定的目的。鑒于此，可以運用分層澆筑方式，混凝土澆筑一層后檢查一次預埋件位移偏差情況，從而實現確保預埋件滿足圖紙規范要求的目的。

　　

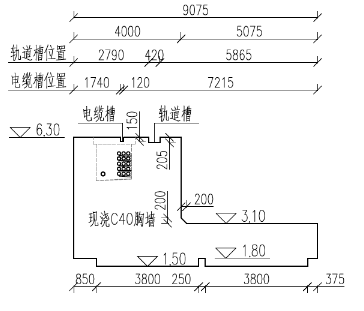

　　圖1胸墻結構斷面圖

　　軌道梁的澆筑施工

　　相應標準段軌道的梁砼方量為4115.58m3，將每30m當作一段，本工程現澆軌道梁模板采用定型鋼模板拼裝，內外側模采用 4mm鋼板加肋改造拼裝，軌道梁側模支撐內楞采用10#槽鋼豎向布置，外楞采用10#槽鋼橫向布置，側模的穩定性主要靠對拉桿和模板內支撐。安裝時，模板與放出的底模線對齊，底部用打入鋼筋頂緊，外側用槽鋼設立斜撐，防止模板側傾。模板中間和頂部用φ18拉桿拉緊固定，通過全站儀和水準俯測量控制軌道梁邊線和頂面高程。軌道梁砼逐段澆筑，每段一次性澆筑澆筑成型，嚴禁設置施工縫。

　　正式澆筑砼以前，需要對模板、支撐系統以及鋼筋的具體位置進行細致檢查，及時清理模板中存在的雜物與污泥等。有效保證低于+1.5m潮水，科學進行樁帽澆筑施工，有效規避發生砼離析的情況，導致施工質量無法獲得保障。進行砼澆筑施工的過程中，應該體現出分漿澆筑作業的均勻性[2]。

　　混凝土澆筑過程施工要求

　　在混凝土澆筑過程中，在振搗澆筑的順序方面，需要由緊挨模板的位置進行，遵循先外后內的原則，開始振搗時，采用梅花點布設的形式，移動的間距處于300～400mm的范圍內。有效規避碰撞到相應預埋件芯管。并且將振搗器插進砼當中，做到快插慢拔，確保實現均勻振實的效果。同時把振搗器插進下層砼當中的50～100mm，使上、下層緊密結合到一起。對于砼的施工縫來說，可以借助人工鑿毛處理的方法，正式對上層砼澆筑施工之前，需要及時清理完成砼頂面上的雜物，并做好沖洗工作。由此可見，經過上文的論述與分析之后，從中可以獲悉，做好砼工程施工管控工作可謂十分關鍵。

　　結束語：綜上所述，對于水工建筑物來說，重力式碼頭胸墻屬于其中不可或缺的構成內容，為此，合理運用胸墻施工技術，制定出科學的施工管理方案顯得尤為必要。以實現上述目標為目的，應該分析實際的施工技術應用重點，從而增強胸墻施工管理的實際成效。

　　參考文獻：

　　[1]莫宏武,李永超,于方.科特迪瓦某重力式碼頭胸墻開裂原因分析及裂縫控制對策[J].中國港灣建設,2020.

　　[2]王凱民.港口工程胸墻混凝土裂縫成因分析[J].產城：上半月,2021(3):1.

---
