摘要：SM150運行平穩、可靠，模塊化的設計理念為以后的備件提供方便，也便于維護，節省了維護成本和時間。本文介紹了以SM150變頻器為核心的驅動系統以及西門子自動化產品在熱軋主傳動系統的應用，說明了其主要配置、功能、監控系統、主要設備設計以及整個主傳動系統的特點。

　　關鍵詞：水利論文范文,水利論文發表,SM150;主傳動系統;全集成自動化

　　1、前言

　　SINAMICS SM150 是用于高低速應用的高端驅動器變頻器。因此，我們把它用于需要高動態性能和可以對線路供電進行可再生反饋的應用——一般搭配的電機功率為4 - 26 MW。

　　水冷型的SINAMICS SM150 驅動器變頻器 可以對線路供電進行可再生反饋，可以用作帶有成熟的IGCT電力半導體器件的單電機或多電機驅動器，用于中壓驅動應用。對于多電機驅動器應用，有一根公共的直流母線可以直接用于涉及電動和發電驅動的應用中的能量交換。

　　2、主傳動系統組成

　　整個主傳動系統主要包含西門子設備如

　　下：

　　2.1整流變壓器

　　整流變壓器是三相交流中壓樹脂澆鑄、壓力浸漬絕緣變頻變壓器、空氣-淡水冷卻、室內安裝。整流變壓器的原級繞組與次級繞組之間具有屏蔽連接。整流變壓器采用三線圈型式，繞組主結線型式為Yd1y0，容量為 12000/2×6000 kVA，電壓等級 35/3.55 kV。

　　2.2交-直-交變頻器

　　交-直-交變頻器采用西門子中壓SM150系列變頻器，SINAMICS SM150 是用于高低速應用的高端驅動器變頻器。水冷型的 SINAMICS SM150 驅動器變頻器 可以對線路供電進行可再生反饋，可以用作帶有成熟的 IGCT 電力半導體器件的單電機或多電機驅動器，用于中壓驅動應用。對于多電機驅動器應用，有一根公共的直流母線可以直接用于涉及電動和發電驅動的應用中的能量交換。 SM150 變頻器優點：Ø

　　由于緊湊式設計和高靈活性組態，可以簡單的實現工廠集成;

　　使用用戶友好性的操作員面板進行簡單的操作員控制;

　　由于集成了維護功能，可以實現平滑、可靠運行：變頻器可以在需要維護或者組件需要更換時自動發出信號;

　　由于使用了 IGCT 技術和無保險設計，并且結合了外部擾動智能響應功能，實現了高度的堅固性和可靠性;

　　通過標配的 PROFIBUS 接口以及模擬和數字接口，可以無憂的集成到更高等級的自動化系統中;通過創新性的電源部分設計(帶有緊湊式的相模塊以及出眾的所有組件可接入性)實現了高度的維修友好性;

　　理想的適用于在具有電動和發電驅動器的應用中，在公共直流母線上進行直接能量交換。本項目中采用的SM150變頻器容量為2×8MVA 3.3kV供電，PWM電壓源型，有源前端AFE，冷卻方式為除鹽水冷卻，同時水冷卻系統冷卻單元配備泄漏檢測單元。變頻器的柜門上安裝有操作面板，可以顯示所有的運行工況、設定參數、實際參數以及故障報警信息顯示。根據具體情況采用的SM150拓?fù)浣Y(jié)構如圖 1 所示。

　　

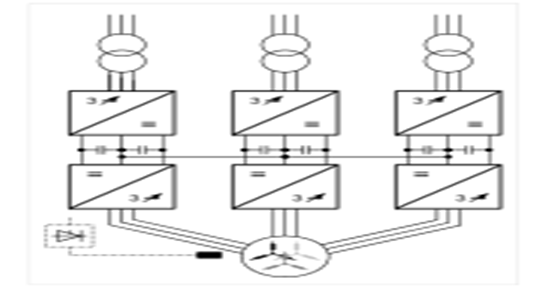

　　圖1 SM150拓?fù)浣Y(jié)構

　　2.3變頻器冷卻水系統

　　變頻器冷卻水系統主要用來冷卻變頻器，主要組成部分包括熱交換器和互為備用的冷卻水循環泵。

　　2.4PLC 控制系統

　　主控制器選用的是西門子S7-300系列PLC，配以 CP343-1 工業以太網通訊接口模塊，可以通過現場總線或者工業以太網方便的對控制器進行編程調試工作。其余部分包括數字量輸入輸出模塊、模擬量輸入輸出模塊。

　　2.5HMI人機交互界面

　　人機交互界面包括預裝 WinCC 工控機和OP177B 操作面板，其中在操作面板上實現維修模式、本地模式操作;在工控機上實現的是遠程模式操作。通過人機交互界面可以方便的對測試系統進行監控操作，包括設定值輸入、實際值輸出、測試系統狀態實時監控等。

　　

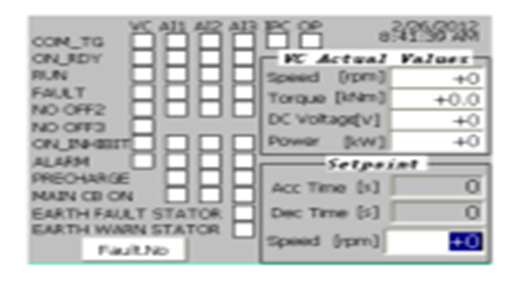

　　圖2 OP177主控畫面

　　2.6潤滑系統

　　潤滑系統主要為待測齒輪箱以及電機滑動軸承提供潤滑油。為了主傳動系統安全，潤滑系統一定要先于主傳動系統運行。運行過程中一旦潤滑系統出現故障，則整個系統緊急停車。

　　2.7循環水系統

　　循環水系統主要為電機、變頻器水冷系統提供冷卻水，同潤滑油系統一樣，循環水系統也是要先于主傳動系統運行。

　　3、SM150 驅動系統功能

　　SM150 驅動系統由整流變壓器、無負荷隔離開關柜、整流單元、逆變單元、變頻器冷卻水系統、變頻電機等組成。主要包括以下模塊：

　　3.1 ACTICE INFEED 整流模塊;

　　3.2 IGCT 逆變模塊;

　　3.3 D445 控制單元;

　　3.4 CU320 整流單元擴展控制模塊;

　　3.5 主給定設置及操作單元 AOP30。

　　變頻器具有維修、本地、遠程三種操作模式，通過 PLC 控制柜上面的切換開關進行切換。維修模式進行變頻器輔助系統的檢查工作，主要包括變頻器風機啟停、變壓器風機啟停、電機風機啟停、變頻器冷卻水系統啟停、電機頂軸油泵啟停;本地模式在操作面板上通過現場總線與 D445 進行通訊，進而對主傳動系統進行啟停以及相應的操作;遠程模式使用工控機通過工業以太網與D445 進行通訊，進而對主傳動系統進行啟停以及相應的操作。由圖1中的變頻器拓?fù)錂C(jī)構可以看出三個整流單元相互獨立，每個整流單元控制自身的直流母線使之維持在 4800V左右，三個逆變單元?jiǎng)t通過D445進行統一控制， 逆變單元IGCT觸發信號通過光纖傳輸，確保三個逆變單元之間輸出的電流同相位。變頻器具有對電機繞組溫度異常、變壓器溫度異常、IGCT 功率單元

　　溫度異常進行保護功能。變頻器控制系統具有自動故障記錄和故障分析能力，且具有過電壓、過電流、欠電壓、缺相、過載、輸出接地等故障保護功能，故障報警信息通過現場總線傳輸?shù)缴衔粰C(jī)系統進行存儲。

　　4、系統運行

　　項目階段性調試完畢之后進行了相關的測試工作，測試數據滿足系統設計當初的理論值，主傳動系統正式投運后完全滿足熱軋生產工藝的實際需求。系統加載測試曲線如圖3所示。

　　

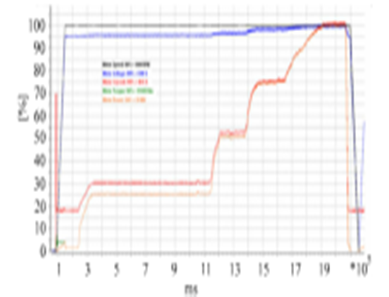

　　圖3測試系統加載測試曲線
