摘要：在各種水利設施的工程地質勘察中，因地制宜采用原位測試試驗，與鉆探相結合，能更好的達到勘察目的，更直觀地反映地質情況，發現并排除工程中存在的安全隱患。

關鍵詞：注水試驗;應用;分析

Abstract: in all kinds of water conservancy facilities of the engineering geological investigation in, adjust measures to local conditions using in situ test test, and drilling, combining can better to achieve purpose survey, more directly reflected the geologic condition, find and remove the safe hidden trouble that exist in the project.

Keywords: water injection test; Application; analysis

中圖分類號： P624 文獻標識碼：A 文章編號：

1工程概況

河北省廊坊市香河縣土門樓泄洪閘，座落于青龍灣減河口下游800米處，于1974年5月建成使用，為大(2)型蓄水閘，閘室總寬109米，過水孔數10孔，設計流量1330立方米/秒。

土門樓泄洪閘運營36年，老化損壞嚴重，相關部門對其展開安全鑒定工作，工程地質勘察過程中為查明地層滲漏情況，采用了鉆探與注水試驗相結合的方法。

2工程地質條件

該工程地處華北平原，地貌單元為沖積平原地貌。本區地處半濕潤、半干旱地區，具有我國北方大陸性季風氣候，場區地形相對高差較大。

根據勘察鉆探結果，閘基持力層為細砂，河底處該層松散，標準貫入試驗擊數低�，F(xiàn)場踏勘時，消力池下游側混凝土板有多條裂縫，且多處有涌水冒砂跡象。初步預計閘板下存在滲漏脫空現象。

根據鉆探成果，場地地地層情況如下(詳見圖1)：

1層素填土(Qml)：褐黃色，以細砂、砂壤土為主，土質不均，厚度0.30～4.50m。

2層細砂(Q4al)：褐黃色，稍密～中密,以石英、長石為主，含云母碎屑，顆粒級配不良，厚度2.50～5.80m。

2-1層砂壤土(Q4al)：褐黃色，濕，稍密～中密, 含云母碎屑，見銹染，該層呈透鏡體分布，揭露厚度0.70～2.40m。

3層中細砂(Q4al)：灰色，稍密～中密，河床底部局部松散，以石英、長石為主，含云母碎屑，顆粒級配不良，厚度3.00～5.40m。

3-1層壤土(Q4al)：灰色，軟塑～可塑，高壓縮性，韌性中等，切面稍有光澤，含有機質，混砂粒，該層呈透鏡體分布，揭露厚度0.80～1.60m。

4層細砂(Q4al)：灰色，中密,以石英、長石為主，含云母碎屑，顆粒級配不良，厚度:0.80～6.30m。

4-1層壤土(Q4al)：灰色，軟塑～可塑，中壓縮性，韌性中等，切面稍有光澤，含有機質，混砂粒。該層呈透鏡體分布，揭露厚度1.90～2.90m。

5層壤土(Q4al)：灰色，軟塑～可塑，中壓縮性，韌性中等，切面稍有光澤，含有機質，厚度2.20～4.20m。

6層壤土(Q4al)：黃褐色，軟塑～可塑，中壓縮性，韌性中等，切面稍有光澤，見銹染，厚度3.20～3.70m。

7層壤土(Q4al)：灰色，軟塑～可塑，中壓縮性，韌性中等，切面稍有光澤，含有機質，夾砂壤土及粘土薄層，厚度2.10～2.70m。

8層細砂(Q4al)：灰色，中密，以石英、長石為主，含云母碎屑，厚度1.20～1.50m。

9層壤土(Q4al)：灰色，軟塑～可塑，中壓縮性,韌性中等，切面稍有光澤，含有機質，夾砂壤土及粘土、細砂薄層，該層未穿透。

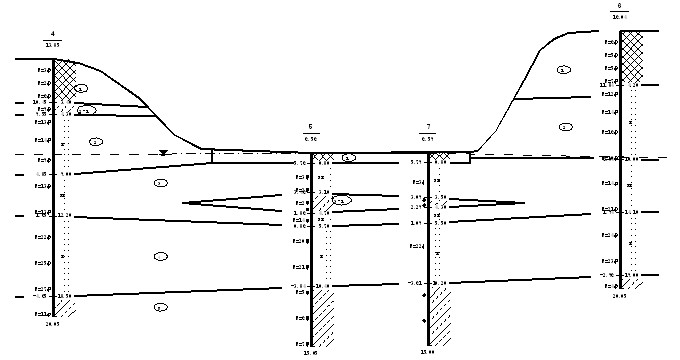

圖1 工程地質剖面圖

3注水試驗及分析評價

根據工程地質條件，閘基持力層為細砂，且狀態松散，鉆探取原狀土樣做滲透試驗相當困難，而鉆孔注水試驗方法具有原位測試、不擾動巖土及操作簡便等特點，所以借用堤上和河底的鉆探鉆孔，采取現場注水試驗。

3.1注水試驗

本次試驗方法采用常水頭鉆孔注水試驗法，下套管至閘基持力層細砂，采用孔底進水，連續往鉆孔內注水，并使水頭抬高保持一定，測得穩定時的注水流量，最后按不同條件下的相應計算公式求解巖土滲透系數值。選用公式求解時尤其注意，應以《水利水電工程注水試驗規程(SL345-2007)》注明的試驗條件及地層條件來選用計算公式。

堤上和河底的鉆探鉆孔均進行了注水試驗，目的是獲得閘底板和河堤下同一地層的滲透性狀，結合搜集的原有相關資料來分析工程運行幾十年前后的變化情況�，F(xiàn)場試驗完成后，在室內對測試數據進行了分析整理統計，繪制了相關圖表以直觀反映測試成果。以下僅列舉河底一孔的注水試驗相關圖表。

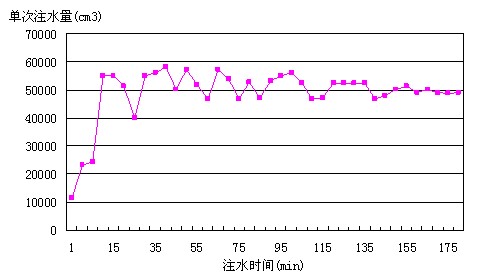

河底孔單次注水量與注水時間的關系見圖2

圖2

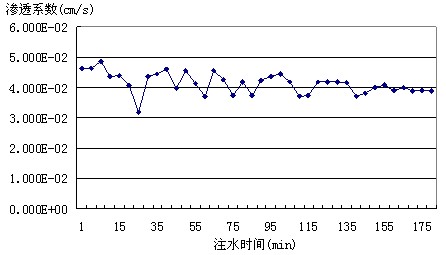

河底孔滲透系數與注水時間的關系見圖3

圖3

本次注水試驗結果：河堤鉆孔中該層細砂的滲透系數約為1.3E-2cm/s，河底鉆孔中為3.8E-2cm/s～4.3E-2cm/s。

3.2分析評價

土門樓泄洪閘修建前河底該層細砂的滲透系數為1.02E-3cm/s～1.40E-2cm/s，平均值4.63E-3cm/s(取自1973年7月北京市水利勘測設計處、水利部第十三工程局編寫的《土門樓泄洪閘工程初步設計》)。

本次注水試驗結果的數據顯示，該層細砂中河底處滲透系數比河堤處較大，與鉆探情況相吻合。再與修建前資料相比，河堤處該層細砂的滲透系數與修建前相近，而河底處則較大，也明顯表明了該泄洪閘在三十多年的工作運營中，閘底板附近的細砂層在上下游水位差壓力下，局部出現了滲漏，使得該砂層在河底處變得相對松散，如果在汛期更容易出現安全隱患。

4結語

可見鉆孔注水試驗確實是一種簡便、直觀、準確的原位測試方法，在工程地質勘察中多運用一些現場原位試驗，能更加準確地反映工程地質情況，早日發現并排除工程中存在的安全隱患。
