小議影響引水隧洞施工安全和圍巖穩定的小構造
肖細假
摘要：本文以深圳大鵬支線供水隧洞為例，分析了小構造對隧洞施工安全和圍巖穩定的影響。
關鍵詞：圍巖、小構造、鋼拱架支護。
所有地下隱蔽工程，比如礦山巷道、交通隧道、水工隧洞其施工掘進必然會遇到各種各樣影響安全和施工進度的不利地質條件。筆者依從事多年地下工程的施工地質經驗認為，其中普遍而較多的不良地質條件就是小構造。
所謂小構造通常指斷距小于5米的小斷層。對于勘察階段查明的大斷層，往往事先會引起足夠的重視，如超前預報和探測，掘進中的跟蹤觀測，或有專項應急預案。而對于施工中突然出現的小構造則難以預測，往往形成施工安全問題和對圍巖穩定造成破壞。
筆者所參與的大鵬供水工程靜態投資2.5億，其中主體工程是4270米的隧洞。本文就隧洞施工中發生的幾次對施工安全和圍巖穩定造成影響的事例例舉如下。
1支洞ZK0+099m小斷層引起塌方
ZK0+018～ZK0+104m段原設計為Ⅲ類圍巖，巖性為弱風化花崗巖。自ZK0+091m起見一組小斷層，斷層帶寬1.5～2.0米，帶間巖層變?yōu)閺?qiáng)風化巖花崗巖，長石已風化成粘土狀，浸水后手可掰開，現場改變圍巖類別為Ⅳ類，按Ⅳ類圍巖的支護方式，初期支護頂拱、邊墻采用￠18mm,長2.5m隨機錨桿和鎖定錨桿，￠6mm鋼筋網,網距20×20cm，噴砼10cm厚。在ZK0+099m又見小斷層，斷層帶內的強風化花崗巖成粘土狀砂，松散易碎，施工時斷面上突然瀉渣砸到一人，幸無大礙。現場確認后改定圍巖類別為Ⅴ類巖，采用0.75m/榀鋼拱架支撐，拱部設￠32mm,長3.5m鋼插管作小導管注漿，噴砼20cm厚，使坍塌部位（主要是拱頂部位）與注漿后小導管共同形成穩定的支撐體，確保前方至少2榀間距范圍內能起到穩定的初期支護作用，保證繼續開挖進尺。
2主洞BK3+217m小斷層塌方
2.1圍巖情況BK3+280～BK3+200m段原設計為Ⅴ類巖，但自BK3+260m起圍巖變好，到BK3+240m起按Ⅲ類圍巖初支型式跟進垱頭，系統及鎖定錨桿采用￠18mm,長2.5m，間距1.0m，噴砼5cm厚。
2.2塌方情況
開挖到BK3+217m樁號前，垱頭巖性為弱風化粉砂巖，巖層中厚層狀，質硬，錘擊反彈，現場判定Ⅲ類巖。到BK3+217m樁號位置，突見f8小斷層，斷層帶寬0.4米，圍巖巖性直接變?yōu)槿�～�?qiáng)風化巖，現場判定斷距約10米。由于斷層導水，產生大淋水，沖刷強風化巖造成洞頂塌方，跨高約7～8米，嚴重危及隧洞安全。塌方情況見圖1.

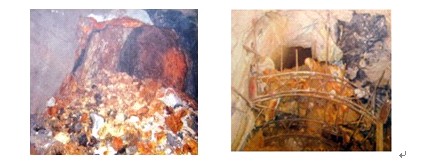

圖1 主洞BK3+217m小斷層塌方：左圖為塌方狀況、右圖為處理塌方。
2.3處理塌方措施
2.3.1由于塌方段巖石強度極低，并不時有無法自穩的掉塊，現場及時采用縱向管棚支護，擋住塌落的土石，止住了洞頂部圍巖失穩的掉塊傷人，防止塌方的擴大，然后支設鋼拱架，有原設計Ⅴ類巖的0.75m/榀加密到0.5m/榀。為防止拱頂上方空腔進一步擴大，采用從塌方洞口由下往上加注摻合早強劑的砼灰漿，加固了坍塌松散體，固結后形成暫時穩定的支撐體。
2.3.2注漿止住坍塌后，雖然塌方處仍在持續淋水，但已無進一步的坍塌掉塊。遂將原Ⅲ類巖初支改為按Ⅴ類巖支護。其后為穩固洞體，在塌方段還加設立1m/榀，共5米長的I20工字鋼鋼支撐。
2.4塌方處理效果
在注漿和初支后，塌方處理結束，圍巖趨于穩定，確保了塌方段的安全，垱頭重新開挖進尺，按新奧法施工，上、下臺階開挖正常銜接，初支按現場鑒定的圍巖類別進行。
3.結束語
由于勘探密度原因，事先難以查明的小構造往往形成對施工安全的威脅和對圍巖穩定的影響，及時準確地判定小構造，對保證施工安全很有必要，同時也能降低工程投資。
參考文獻：
DL/T5181-2003《水利水電工程錨噴支護施工規程》
DL/T5109-1999《水利水電工程施工地質規程》
