隨著我國全面基礎設施建設的推進，尤其是地鐵、隧道、礦山等地下工程項目越來越多，地下工程巖石錨桿錨固施工工藝大量應用。巖土工程施工現場通過科學利用巖土錨固技術，不僅可全面調動與提高巖土體自身強度以及穩定性，同時還可全面改善巖土體應力狀態，達到良好的減輕結構物自重的效果以及提高施工安全水平的效果。巖土錨固工程復雜程度較高，需將地下工程注漿巖石錨桿錨固機理研究與施工實踐相結合，以提高理論的適用性和巖石錨桿錨固施工技術的科學性。

　　目前，國內外關于巖石錨桿錨固施工技術現狀的研究主要有注漿巖石錨桿中的錨桿與注漿體及圍巖體之間所產生的粘結應力研究、基于錨固體加固效果角度對巖土錨固作用機理分析、巖石錨桿錨固拉拔試驗物理力學模型相關研究、基于注漿體與巖土局部變形理論對全長注漿巖石錨桿錨固機理問題研究等。但是，這些研究大都以理論分析和論證為主，在工程實踐應用方面有所欠缺。

　　以現存的研究及成果為基礎，結合河南洛陽某地下工程注漿巖石錨桿施工工程，開展了對注漿巖石錨桿錨固施工技術的應用分析，以期為我國地下工程注漿巖石錨桿錨固工程施工提供借鑒與參考。

　　1 地下工程中注漿巖石錨桿錨固施工原理

　　1.1 基于錨固體加固效果分析的巖土錨固施工原理

　　預應力錨桿所涉及的荷載傳遞機理主要可以理解為，外部所施加的荷載在注漿體與錨桿之間產生的相互作用力，相當于對注漿體施加反作用力。此時，反作用力會全部施加在圍巖體結構中。而對非預應力錨桿而言，研究人員通常會將注漿體與錨桿視作綜合錨固單元體系。在荷載傳遞機理方面，主要表現為圍巖體與錨固單元之間所產生的相對位移，可產生大量相互作用力。錨固過程中巖土體力學狀態變化可以從彈性參數變化以及強度參數變化等方面對加固體結構關系進行明確把握。目前，在工程實踐中，將構建的簡化條件下的本構方程應用于錨固巖體流變模型和本構方程中，確保工程建設施工安全。

　　1.2 基于注漿體與巖土體局部變形理論的錨固施工原理

　　基于注漿體與巖土體局部變形理論研究，主要根據錨固體所表現出的受力平衡狀態，對注漿巖石錨桿界面剪切力表現以及軸向荷載表現進行了方程構建。在此過程中，可分析影響錨桿錨固效果的參數，并對施工作業期間可能遇到的風險問題進行提前識別。

　　從研究情況來看，錨固體端部點附近存在明顯的應力集中現象。但是在接近錨桿錨固段底部位置時，錨桿軸向荷載表現為零，界面剪應力也幾乎為零。錨桿軸向荷載與界面剪應力之間并不是均勻分布關系。因此，建議現場施工人員可通過增大錨桿直徑方式達到改善錨桿錨固效果。

　　2 地下工程中注漿巖石錨桿錨固施工工程實例應用

　　以河南某地下工程注漿巖石錨桿錨固施工為工程實例進行分析。該工程項目占地面積達3萬m2,總建筑面積15萬m2.其中，規劃酒店面積為8萬m2,商場規劃面積為3萬m2,整體公寓營運面積為4萬m2,項目總投資額超過6億元。

　　3 地下工程中注漿巖石錨桿施工工藝

　　當進行地下工程施工時，可能存在隧道周圍圍巖承載能力不足情況，此時，就需采取一定的技術措施提高圍巖自身承載能力。巖石錨桿錨固是控制圍巖變形，提高巖石承載能力最為成熟的技術，工藝流程如圖1所示。

　　3.1 錨桿施工原材料備制

　　根據工程實際需要，準備錨桿施工相關的原材料，以保證施工進度。本工程中，原材料的種類、規格要求見表1.

　　3.2 錨桿孔施工

　　錨桿孔鉆孔施工需用到的儀器設備主要有鉆機、發電機組、經緯儀、振動棒、空壓機組等，其中，鉆機是最為關鍵的設備。

　　鉆孔的施工流程及技術要點如下。

　　3.2.1 孔位布置

　　在鉆孔之前，要根據設計要求以及圍巖的具體情況，將孔位定位好，并作出標記。為保證鉆孔精度，要求孔位定位偏差不得大于±15 cm.在鉆孔前，應有專職機手檢查設備是否安裝牢固。

　　3.2.2 錨桿孔徑

　　對于砂漿錨桿的錨桿孔，在鉆孔時應大于錨桿直徑15 mm,以便于安裝錨桿，并充填混凝土加以固定。在鉆孔過程中，要根據巖石硬度的差異選擇合適的鉆頭。鉆孔速度上，要控制好推進的速度和回轉速度，一般而言，中等硬度巖層推進速度為3 min/m,開孔良好。

　　3.2.3 鉆孔方向

　　錨桿孔鉆孔方向應該垂直于圍巖壁面，以保證結構穩固。若在鉆孔過程中發現出現跑錨現象，要立刻停止鉆孔、檢查修正。

　　3.2.4 鉆孔深度

　　根據施工設計方案，鉆孔深度應超出錨桿設計長度的10 cm,保證錨桿有足夠裸露部分。

　　3.2.5 鉆孔精度

　　砂漿錨桿孔的鉆孔深度應盡量保持一致，各個錨桿孔深度相差應保持在±5 cm,錨桿孔應根據設計要求直線布置。

　　3.2.6 灌漿前清孔

　　在完成鉆孔施工后，要移開鉆孔設備，并將基面周圍的碎石、粉砂、泥水等清理干凈，一般采用高壓水、風或人工清理。在清理鉆孔時，要將其他錨孔覆蓋，避免碎石、渣土等進入錨孔內。對于錨孔中形成的光滑鉆孔巖石基面，要進行鑿毛處理，保證錨桿與巖層的粘結強度。

　　3.3 砂漿錨桿安裝施工

　　3.3.1 驗孔工序

　　錨孔成型后，應由專業技術人員專門對錨孔進行驗孔，合格后才能開始下一道安裝工序。同時，對錨孔尺寸、錨桿規格等進行校核，對于錨孔超深的部分，要采用細石混凝土進行填充，以保證所有的錨桿、錨孔施工深度一致。

　　3.3.2 采用三角吊裝支架安裝錨桿

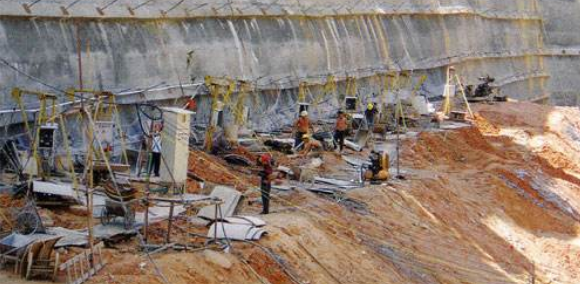

　　將三角吊裝支架安裝在基礎腿上，使錨桿能垂直下入錨孔，避免錨桿與孔壁接觸，同時也可防止雜物進入錨孔內。錨筋安裝施工時，要確保錨筋底部圓鋼定位不會受到影響。錨桿安裝施工如圖2所示。

　　3.3.3 錨桿找正施工

　　錨桿吊裝入錨孔后，要利用定位爪進行找正。為保證錨桿在錨孔內鋼筋保護層達到設計要求，可在必要時在錨桿的中部位置增加1個定位爪，以確保錨桿定位準確。在錨桿的上端位置，采用拉棒即可找正。當確定好錨桿的中心位置后，可使用拉棒將錨桿預固定，然后采用經緯儀對錨桿垂直度、錨桿位置進行校核，確認錨桿位置無誤后，利用拉棒將錨桿固定牢固。錨桿找正施工如圖3所示。

　　4 結束語

　　地下工程注漿巖石錨桿錨固施工工程實踐的每一個步驟、每一個工藝要求，均為理論與實踐結合的產物。依照注漿巖石錨桿錨固施工工藝，完成了河南某地下工程注漿巖石錨桿錨固的施工，取得了良好的施工效果。本研究中，重點側重于使用混凝土，最大限度地提高錨固體與巖土之間粘結強度。錨桿錨固施工工程是一個系統工程，需在每一個環節中都做好施工質量控制，包括原材料質量檢測、錨孔施工精度及尺寸、錨桿安裝精度、錨樁澆筑過程中混凝土的搗固等。

　　參考文獻

　　[1]張琦隧道圍巖危石錨固機理與優化設計方法及工程應用[D].濟南：魯交通學院， 2019.

　　[2]王賀平加錨巖體蠕變形與錨桿預應力損失耦合效應研究[D].阜新：遼寧工程技術大學， 2019.

　　[3]涂兵雄，蔡燕燕，何錦芳，等新型拉壓復合型錨桿錨固性能研究皿：現場試驗[J].巖土工程學報， 2019(11)：19.

　　《地下工程中注漿巖石錨桿施工工藝》來源：《建筑技術開發》，作者：邢上志

---
