基于變更分析的軟件開發過程量化系統

發布時間：2018-09-17 10:49:54更新時間：2018-09-17 10:49:54 1

　　摘要:軟件量化對軟件項目管理有著至關重要的作用，便于進行開發成本和開發時間的估算，合理規劃軟件生命周期。目前應用比較廣泛的方法大多是以歷史經驗為基礎進行量化管理，由于在過程中存在很多不確定性因素，量化的結果不能準確反映實際情況�？紤]到實際開發需求，本文提出一種依據變更數據對軟件開發過程進行量化管理的方法，通過對日常變更內容的分析，獲取基礎數據，進一步建立量化指標，對團隊或個人的工作量、效率、活躍度等進行衡量�；贘avaEE技術，設計了一個量化管理系統對該方法集中展開研發實現。最后，以Tomcat版本庫為例，闡述了具體的實現過程及結果。

　　關鍵詞:軟件量化;變更分析;過程管理

　　引言

　　軟件度量研究是一個在過去30多年中始終處于發展活躍期的軟件工程領域，研究主流是關心軟件的品質和軟件的定量化度量。

　　目前行業對軟件度量和項目管理的研究，主要集中于對已有度量模型和方法的優化上。如基于IFPUG功能點分析法的改進方法[1]、基于CMMI的量化方法[2-3]、基于Delphi技術對軟件規模和進度進行估算的方法[4]、基于偏最小二乘回歸的方法校準度量因子，并結合COCOMO模型[5]進行量化的方法[6]、基于GQM模型[7]，利用PUGH矩陣的決策機制進行過程控制和軟件量化的方法[8]等。這些方法多以軟件的結構為主體提供度量，將軟件按照功能點、方法、模塊等元素進行拆分后，設置加權參數，實現整體的度量。缺點是只能在軟件項目設計階段進行估算或者在軟件開發完成后，對整個項目進行回顧，無法應用到軟件開發過程中創建實時的管理，缺乏靈活性。

　　現有的軟件度量方法，可以做到對代碼復雜度、每日版本可用率、代碼質量缺陷指數[9]等進行度量，但無法做到對變更內容生成定量化分析。為對開發過程定制有效的量化管理，本文提出基于軟件開發過程中的變更數據進行量化管理的方法。結合項目開發過程中的具體變更數據，對變更內容進行分析，包括變更的代碼行、文檔行，變更文件的個數、類型、內容，所屬的模塊名等統計代碼、文檔的增、刪、改等的操作，建立研究對象的模型。可以根據這些基礎數據，對指定時間段內團隊效率、活躍度、工作量，成員效率、修改內容、產出量以及文件修改的內容、類型、個數等展開分析，從而調整開發計劃，對軟件開發過程進行實時調控，實現軟件開發過程量化管理。

　　1基于變更分析的量化管理方法

　　1.1方法概要

　　現代軟件的開發，大多基于版本控制系統。版本控制系統可以支持完備的版本管理功能，用于存儲、追蹤目錄和文件的修改歷史。本系統對使用了SVN版本管理系統(Subversion)的軟件項目進行分析，首先需要確定軟件項目，即SVN倉庫，然后對軟件開發過程中的變更數據進行獲取、分類整理并輔以數據處理后，形成本系統的數據源，由此將有效確保后續數據量化管理系統的設計與實現。研究中，系統設計如圖1所示。

　　其中，數據提取是指從軟件版本倉庫獲取版本變更數據并存儲到本地數據庫;數據處理是指對抓取到的數據進行過濾優化和分類;軟件開發過程量化管理是指對變更數據進行分析、統計、量化，并續接此后的數據可視化和開發過程量化。

　　1.2量化管理系統設計

　　本系統基于SVNKit研發設計。SVNKit是一個Java工具包，用于訪問和操作SVN版本庫。SVNKit不僅是一個純Java的SVN類庫，而且還適用于主流的絕大多數操作系統，基于SVNKit開發軟件，可以實現版本庫的管理和信息的獲取。

　　1.2.1變更數據的獲取

　　基于SVNKit提供的API，使用Java語言開發一套數據獲取和管理工具，對變更數據進行獲取。獲取內容包括:

　　(1)該軟件項目的所有已提交版本。包括版本號、提交者、提交日期、影響的文件名或目錄以及注釋信息;

　　(2)所有已提交的版本包含的信息。包括指定版本包含的文件、變更的文件名、變更時間、變更類型等;

　　(3)所有文件內容。包括文件被增加時的初始內容、變更后的內容，以及文件變更時所對應的版本信息等;

　　(4)所有文件變更內容。包括文件變更前后對應的版本信息、變更類型、變更內容等;

　　5)其它項目信息的獲取。包括開發團隊、項目相關信息等。

　　1.2.2數據分析與處理對獲取到的源數據進行過濾優化和分類。分類方法主要包括:

　　(1)按文件類型分類。主要區分軟件代碼和說明文檔;

　　(2)按修改類型分類。主要區分文件的增、刪、改操作;

　　(3)按修改內容分類。主要區分是否為修復bug、執行代碼重構、添加測試、添加注釋等。由于獲取到的原始數據包含大量冗余數據，并且會產生由于文件名相同、文件內容無法識別、文件編碼方式不同等導致的數據異常，所以需要對數據進行優化處理。經數據優化處理后，形成本系統的數據源，用于后期的數據分析和展示，統計變更內容研究。

　　1.2.3量化管理

　　以得到的數據為基礎，應用B/S架構、MVC設計模式、MySQL數據庫，使用SpringMVC、MyBatis等JavaEE后端技術，Ajax、Echarts等前端技術，設計實現量化管理系統，對軟件開發過程進行量化管理。

　　2系統實現-以Tomcat為例

　　2.1選取版本庫

　　本文選取流行的Web應用服務器軟件Tomcat的版本庫作為數據源。Tomcat是Apache軟件基金會(ApacheSoftwareFoundation)的Jakarta系統中的一個核心項目，由Apache、Sun和其它一些公司及個人共同開發而成。由于有了Sun公司的參與和支持，使得最新的Servlet和JSP規范總是能在Tomcat中得到體現，在現代軟件開發中提供了業界范本的作用。

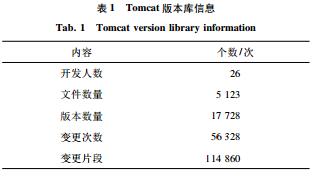

　　Tomcat版本庫創建時間為2007年11月10日，截止2017年12月20日，該項目共有26位開發者，5123個文件，約18000個提交版本、56000次文件變更記錄，具體可見表1。

　　2.2獲取變更數據

　　2.2.1獲取原始數據

　　基于SVNKit開發版本庫數據獲取工具，對Tomcat版本庫獲取版本數據，形成原始數據庫。該數據獲取工具提供的主要功能如下:

　　(1)showlogs:獲取版本庫所有提交版本記錄和文件變動記錄，記錄到數據庫的actions表中;

　　(2)displayFile:獲取文件首次提交時的初始內容，用于后續比較變更內容，記錄到數據庫的contents表中;

　　(3)showDiff:獲取所有內容發生變動的文件列表，記錄到數據庫的diffs表中;

　　(4)getHunks:獲取所有文件變更內容的具體變更片段，記錄到數據庫的hunks表中。

　　2.2.2數據處理

　　獲取原始數據后，由于對變更分析的需要，需要對數據進行進一步加工處理。內容闡釋如下:

　　(1)根據版本信息，提取版本對應的提交者，存儲到user表;

　　(2)根據版本信息，提取所有版本的版本號相關信息，存儲到revisions表;

　　(3)根據文件首次提交的信息，提取項目中所有的文件信息，存儲到files表;

　　(4)按照文件類型、修改類型、變更類型對數據進行標記;

　　(5)對文件的MIME類型、編碼、字符集等進行識別與優化處理;

　　(6)異常數據處理。如不同目錄下的同名文件，系統會默認為是同一個文件，這會導致后續對變更代碼的分析混亂。處理方法是:為每個文件添加時間戳進行區分。

　　2.2.3形成數據源

　　經原始數據獲取和數據處理后，形成本次量化管理系統的數據源，數據庫結構設計可見表2。

　　2.3變更數據量化管理

　　以獲取到的變更數據為數據源，使用JavaEE相關技術，開發變更數據量化管理系統。

　　2.3.1數據更新

　　數據更新模塊提供版本庫信息展示與更新功能。對此可展開研究分述如下:

　　(1)設置版本庫。設置要進行量化管理的SVN版本庫地址，支持http、https、svn、file協議;

　　(2)數據更新。設置對版本庫的數據更新方式，可選手動更新或自動定時更新。用于實時跟蹤開發進度;

　　(3)信息展示。默認展示版本庫中最新信息，包括版本庫地址、最新版本號、最新提交日期和提交者。進行數據更新時，實時顯示系統狀態。

　　2.3.2代碼統計

　　設置擬研究的開發者和時間段進行統計。首先指定開發者，可選全部或單一開發者;然后指定時間，可選某天、某月、某年或任意時間段。研究可得，該項技術主題的分析闡釋可見如下。

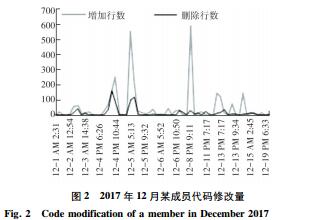

　　(1)代碼修改量。對指定的開發者在指定時間段內，針對代碼的增加和刪除行數進行統計，方便用于一些指標，諸如活躍度、開發效率的分析。為此，可給出某成員的統計運行效果如圖2所示;

　　2)影響文件類型。對指定的開發者在指定時間段內，提交的所有版本影響的文件類型進行統計，區分代碼文件、配置文件或非文本文件;

　　3)修改文件個數。對指定的開發者在指定時間段內，提交的所有版本影響到的文件進行統計;

　　(4)變更類型分析。對指定的開發者在指定時間段內，發生的代碼修改進行歸類分析�？煞譃樾薷姆椒w、增加方法、代碼重構、修復bug等。

　　2.3.3量化指標

　　(1)團隊

　�、賵F隊效率。該團隊在指定時間段內，對代碼的增、刪行數的平均值;

　　②團隊活躍度。該團隊在指定時間段內的活躍情況;

　�、蹐F隊成員貢獻量。團隊所有成員在指定時間段內的工作量查看和比較，呈現效果如圖3所示。

　　(2)成員

　　①開發效率。該成員在指定的時間段內，對代碼的修改量，以及與團隊平均水平的比較;

　�、谛薷奈募愋汀Ｔ摮蓡T在指定的時間段內，所有對軟件項目的修改所影響到的文件類型;

　�、刍钴S度。顯示該成員在指定時間段內的活躍時間與活躍度;

　�、蹷ug修復量。指定時間段內修復的Bug數量，以及修改指定Bug所耗時間;

　�、莓a(chǎn)出量。指定時間段內的代碼產出量和功能產出量，可以查看月產出、季度產出等。

　　2.3.4內容查看

　　對指定文件的任意版本內容進行查看，并可以比較任意版本之間的變更內容。研究重點可概述如下。

　　(1)文件內容查看。指定文件名(文件路徑)、版本號，展示文件的增加時間、修改時間、文件類型及文件內容;

　　(2)變更內容查看。指定文件名、變更前后的版本號，展示該文件在這2個指定版本間的變更內容。

　　3結束語

　　本軟件開發過程量化系統，通過獲取軟件開發過程中的變更數據并協同數據處理，實現了對軟件開發過程的量化管理。后續根據量化結果，可以對工作量、缺陷數、熟練度、開發能力等具體數據進行度量，確定開發者的開發能力等級，進而獲得對人員、團隊、公司的生產率的度量、項目進度管理和進度預警;并可以結合COCOMOⅡ模型，形成適用于該機構的工作量估算模型和軟件成本估算模型。

　　參考文獻

　　[1]侯成功，譚裴，葉敏.IFPUG功能點分析方法在電信行業軟件中的應用[J].軟件導刊，2017，16(9):142-144，147.

　　[2]張旭，劉浩馳.基于CMMI的量化管理在項目中的應用與研究[J].電腦與電信，2016(4):62-65.

　　[3]羅娟，陸東暉，徐霞.基于CMMI4的軟件項目量化質量管理研究[J].軟件導刊，2016，15(6):8-10.

　　[4]楊培培，趙海生，張金棟.Wideband_Delphi技術在軟件估算中的應用[J].電子質量，2017(10):39-42.

　　[5]BOEHMBW，CLARK，HOROWITZ，etal.SoftwarecostestimationwithCocomoIIwithCdrom[M].UpperSaddleRiver，NJ，USA:PrenticeHallPTR，2000.

　　[6]魏來，劉海濤，付祎.基于偏最小二乘回歸的COCOMO模型校準方法[J].統計與決策，2016(8):73-76.

　　[7]李亞紅，郝克剛，葛瑋.基于GQM模型的軟件項目進度的度量過程[J].計算機應用，2005，25(6):1448-1450.

　　[8]戴炳榮，王凌，李超，等.一種在GQM度量方法中的決策機制研究[J].計算機應用與軟件，2017，34(5):19-23.

　　[9]姜文，劉立康.基于持續集成的軟件度量[J].計算機測量與控制，2017，25(5):136-139.
