摘要隨著改革開放進一步擴大和經濟建設的持續發展,我國交通樞紐快速建設，跨路預應力混凝土梁橋的不斷增多，與其相關的大跨度連續箱梁懸臂施工線形控制理論和實踐日益受到關注，本文根據工程實例從模型建立到立模標高的確定以及實際施工合攏段的標高調整，進行對Midas軟件運用和探討。

　　關鍵詞建立模型,確立標高,合攏段理論高差調整

　　1概述

　　連續箱梁懸臂施工中的線形控制主要是運用Midas軟件建立模型，然后對施工過程的步驟模擬，對結構組、邊界組以及荷載組的定義以及在軟件中輸入，運用Midas軟件計算每一步線性變化，最后通過系轉化后的線性純位移來反方向的去調解每個施工節段的拋高，使合攏后整橋線形圓滑順直。

　　2工程概況

　　廣深港客運專線樓村2#特大橋在DK84+000～DK84+080之間跨過體育公園路(通向光明公眾高爾夫球場)，該處以(40+72+40)m預應力連續梁跨越，墩號是45#-48#墩，計算跨度為40.75+72+40.75m，中支點處梁高6.2m,每個T構有9個節段，合攏段為第10個節段。梁底下緣按圓曲線變化，梁體為單箱單室、變高度、變截面結構。箱梁頂寬13.4m，底寬6.7m。頂板厚度40-50cm折線變化，底板厚度40～100cm曲線變化，腹板厚度48～90cm折線變化，設計合攏順序為先中跨后邊跨。

　　3模型的建立

　　模型建立步驟：

　　1、建立結構模型：建立結構模型中的節點和單元，節點一般建在支撐部位、變截面、集中何載、兩個單元的連接處、邊界條件等部位，節點坐標要定義三維空間坐標。

　　2、定義材料和截面特性：材料、截面、定義時間依存性材料(收縮和徐變)、時間依存性材料連接。

　　3、輸入PSC截面特性：安設計圖斷面尺寸對應輸入，通過節點連接，建立空間有限元混凝土空載模型。

　　4、輸入荷載：恒荷載(自重和二期恒載)，預應力荷載(包括鋼束特性值和鋼束布置形狀以及鋼束預應力荷載輸入等)，溫度荷載(包括對系統溫度，節點溫度，單元溫度，溫度梯度，以及梁截面溫度輸入等)，節點何載(掛藍自重等)，移動荷載(選擇規范、定義車道、定義車輛、移動荷載工況等)。

　　5、定義施工階段：一般每個T構節段有三個步驟，第一、激活掛藍自重;第二、激活節段混泥土濕重，鈍化掛藍自重;第三、激活所在節段所張拉預應力荷載，鈍化節段混泥土濕重;

　　6.定義邊界條件

　　邊界條件包括臨時支座的永久固結;永久支座單向支撐、單向承壓和固結;以及對直線段支架彈性約束的虛擬模擬和豎向約束等。

　　7.運行結構分析

　　8.查看分析計算結果

　　4立模標高的確定

　　懸臂梁施工線型控制的關鍵是要分析每一施工階段、每一施工步驟的結構撓度變化狀態，控制立模標高。先計算出各梁段的立模預拱度，結合前一梁段的撓度實測值，修正預拱度值后調整立模標高，修正根據MIDAS軟件的計算。

　　立模預拱度計算:立模預拱度=各種因素引起梁體變形的撓度計算值+掛藍變形+撓度觀測調整值

　　4.1影響梁體變形的撓度因素根據施工過程主要有以下幾種：

　　(1)單T形成階段由以下因素產生的懸臂撓度：

　　梁段混凝土自重;掛籃及梁上其它施工荷載作用;張拉懸臂預應力筋的作用。

　　(2)合攏階段，將繼續發生以下因素產生的連續撓度：

　　合攏段混凝土重量及配重作用;模板吊架或梁段安裝設備的拆除;張拉連續預應力束的作用。

　　在以上過程中，同時還會發生由于混凝土彈性壓縮、收縮、徐變、預應力筋松馳、孔道摩阻預應力損失等因素引起的撓度。

　　4.2梁體變形的撓度計算

　　(1)基本假設

　　混凝土為均質材料。

　　施工及運營過程中梁體截面的應力бh<0.5Ra，并可認為在這種應力范圍內，徐變、應變與應力成線性關系。疊加原理適用于徐變計算，即應力增量引起的徐變變形可以累加求和。

　　(2)撓度計算

　　在上述假設的基礎上考慮到各節段混凝土齡期不同所導致的收縮徐變差異將連續剛構梁施工所經歷的收縮徐變過程劃分為與施工過程相同的時段即：澆筑新梁段、張拉預應力筋、移動掛籃、體系合攏等。每一時段結構單元數與實際結構梁段數一致，在每一時段都對結構進行一次全面的分析，求出該時段內產生的全部節點位移增量，對所有時段進行分析，即可疊加得出最終撓度值。

　　4.3掛籃變形計算

　　掛籃變形包括：桁架彈性變形、前吊帶彈性變形及非彈性變形。

　　桁架彈性變形、前吊帶彈性變形及非彈性變形測試通過掛籃試壓試驗來實測，在預壓過程中詳細記錄各預壓及卸載階段的變形值，通過數據分析得出桁架彈性變形、前吊帶彈性變形及非彈性變形值。對于未經試壓的掛籃，參考已試壓掛籃(各套掛籃為同一型號、同一工廠，同一工藝加工)的變形值在第一次掛籃施工時設置。

　　4.4箱梁撓度觀測

　　撓度觀測是箱梁施工觀測的主要內容。箱梁分段懸澆時，影響撓度變化的因素有：①掛籃的彈性變形和非彈性變形產生的撓度;②預拱度;③各梁段自重的撓度;④各梁段預應力產生的撓度;⑤掛籃自重及施工荷載變化引起撓度;⑥混凝土徐變引起的撓度;⑦溫度變化引起的撓度變化;這些因素均是撓度觀測計算的依據，觀測方法如下：

　　撓度觀測采用自動安平水準儀在每一節段施工完成后與下一節段底模標高定位前的橋面標高觀測，均安排在早晨太陽出來以前進行。混凝土澆筑前后預應力張拉前后，掛籃行走前后都要進行撓度觀測。

　　溫度觀測是影響主梁撓度的主要因素之一。溫度包括日溫和季節溫度。由于溫度變化的復雜性，撓度在理想狀態下計算時不可能考慮溫度的影響，溫度的影響只能通過實時的觀測加以修正。

　　4.4立模標高

　　立模標高=f0+f1+f2+f3+f4+f5+f6

　　f0---為截面設計高程;f1---為掛藍彈性變形量(通過掛籃實驗，確定線性函數，然后通過對節段荷載，計算拋高調整量);f2---為掛藍塑性變形量;f3---混泥土濕重作用調整量;f4---恒載、預應力、收縮徐變、施工何載和體系轉換作用的調整量(通過軟件計算);f5---其他因素調整量，包括施工過程中T構上不平衡雜物的放置，不同時間測量標高而導致測量溫度誤差以及儀器讀數誤差還有各個階段混凝土強度變化的影響等，它的調整一般根據澆注前、澆注后、張拉前、張拉后標高與理論計算的偏差，來調整下個節段拋高;f6---1/2ZK活載變形量(通過軟件計算)。

　　5合攏段的理論高差調整

　　Midas軟件是通過建立橋梁線性模型，輸入何載，模擬施工步驟和邊界條件，通過對體系轉化成橋后結構的分析和計算，查看結果的位移變化來反方向調節指導連續梁節段施工的拋高，不難發現在實際施工合攏段后，預應力張拉多，臨時支座以及直線段支架拆坼除等諸多變化的邊界條件，而我們的拋高又根據成橋后的模型純位移的的變化來反方向調節拋高的，顯然合攏段理論高差是必然存在的，下面通過模擬施工階段來具體說明：

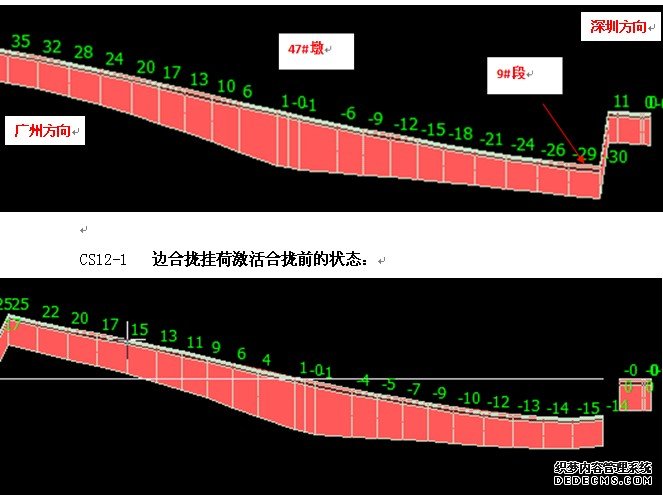

　　軟件中CS14階段成橋后變形情況如下(位移單位是mm)：

　　從

圖中看出，9#段變形位移達到-30mm，在徐變拋高中,9#段f4也達到了30mm。



　　若9#段按照此進行拋高，不考慮掛籃變形，則澆筑后將高于設計值約30mm，而直線段，按照支架預壓的數據進行拋高，但拋高量不會太大，兩段之間必然會有高差，必須進行合攏標高調整,調整的方法大概有以下幾種：

　　1、通過配重進行調整

　　合攏段兩端配重的目的是：1)減少混凝土澆筑時的撓度變形，保證混凝土質量;2)保持T構兩端的不平衡彎矩小于主墩頂臨時固結所能提供的不平衡彎矩。但是由于調整理論高差，不得不增加不平衡彎矩，兩則又相互矛盾，只有通過計算來適當?shù)倪M(jìn)行不平衡配重。

　　合攏段兩端配重的方法是合攏段一側用水箱壓重，使合攏段兩端標高達到允許值，待混凝土強度達到50MPa后，方可取消配重。

　　2、通過鋼束張拉順序調整

　　對本橋來說邊跨合攏時，實際9#節段比直線段高30mm,通過配重很難達到預期效果，所以在進行中跨合攏時就要考慮鋼束張拉順序，通過軟件模擬，計算哪些鋼束提前張拉能時合攏高差相對減少，調整的原則是：合攏的段鋼束張拉順序基本不變，進行部分張拉順序調整。

　　本橋合攏施工及體系轉換過程如下：

　　1、中跨合攏段進行臨時鎖定(焊接型鋼支撐及張拉臨時束);

　　2、澆注中跨合攏段混凝土，待其強度和彈性模量得到設計值時，張拉中跨頂板預應力筋T12，再張拉底板的Z5、Z6、Z7以及對應橫向豎向預應力。

　　3、拆除主墩臨時支座，使箱梁結構由兩個剛結懸臂梁轉換為中間簡支，兩邊懸臂梁;

　　4、將邊跨合攏段臨時鎖定;

　　5、澆筑邊跨合攏段混凝土，張拉邊跨連續預應力筋;

　　6、按照設計要求，先長后短，先邊后中的順序，依次對稱張拉各跨的第二批預應力筋。

　　說明：其中在第2步，通過模擬計算張拉了F15鋼束，F(xiàn)15鋼束實際分布和走向是;從46#主墩跨中6#段的頂板腹板合攏段的底板腹板47#主墩跨中6#段的頂板。其中第3步拆除主墩臨時支座后，對全橋進行觀測，結果顯示，中跨9#節段標高平均升高15mm,邊跨9#節段平均下降22mm，比合攏前，這時邊跨合攏高差只有8毫米，達到理論預測的效果，使邊跨合攏順利的進行。

　　6結束語

　　經過全橋合攏后線型復測，成橋后線形與設計線形誤差均控制在15mm之內，線型平順、美觀，運用Midas軟件建模在樓村2#特大橋連續梁線型的控制達到了預期效果。在施工中應注意以下幾點：

　　(1)對每套掛籃都要進行預加載來消除其非彈性變形，測出其彈性變形，為確定立模高程提供基本依據。

　　(2)在墩、承臺和0#段布設基礎沉降觀測點和墩身壓縮觀測點，定測基礎沉降和墩身壓縮情況，并將結果反應在合攏前4個梁段和邊跨段的高程中。

　　(3)經觀測分析，掛籃與滑道之間、滑道與鋼(木)枕之間、鋼(木與梁頂混凝土之間的非彈性變形造成的掛籃前端沉降達5～8mm，不應忽視。

　　參考文獻：

　　[1]鐵道第四勘察設計院提供的廣深港客運專線廣深港施圖(橋)-Ⅱ-19樓村2#特大橋施工圖;

　　[2]《無碴軌道現澆預應力混凝土連續梁(雙線)》(通橋[2005]236)

　　[3]《鐵路橋涵鋼筋混凝土和預應力混凝土結構設計規范》(TB1002.3-2005)

　　[4]《高速與客運專線鐵路施工工藝手冊》

　　[5]《MidasCivil2006幫助手冊》

---
