利用VB編寫1：1萬地形圖新舊圖幅號轉換
馬云飛 劉振東
摘 要： 利用Visual Basic語言編寫新舊圖幅號轉換，方便作業員查找地形圖數據資料，省去了新舊圖號對應時產生的不便。
關鍵詞： 對應 轉換 查詢
0、前言
遼寧省攝影測量與遙感院具有近30多年的發展史，全院各種紙質地形圖數萬幅，由于實行新的一萬地形圖編碼，當查尋資料時就需要新、老圖號的地形圖資料，由于相互圖號不對應，這就為查找?guī)��?lái)不便，編寫此程序只要輸入新或者舊的1：1萬圖幅號就能生成對應的圖幅號，提高了工作效率。
1、轉換原理
1.1 舊圖幅號編碼規則

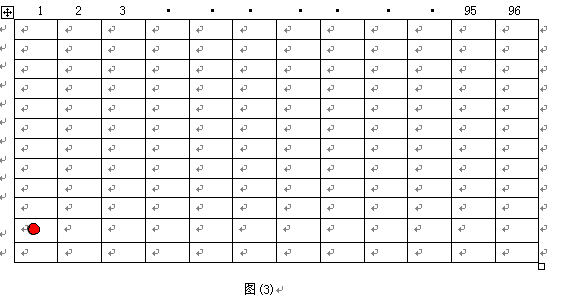

1.2 圖(3)是新圖幅號編碼規則是在1：100萬圖幅上按照坐標方法直接分成1：1萬圖幅。



1.3、轉換實例
見圖（1）和圖（2）中圓圈所在1：1萬圖幅號為K51-133-49（均以遼寧地區為例）
所對應的新圖幅號橫坐標為：11*8+7=95
所對應的新圖幅號縱坐標為：1
所以新圖幅號為K51G095001
通過1：1萬新圖幅號反過來一樣可以推出1：1萬舊圖幅號。
2、通過程序?qū)崿F(xiàn)轉換(部分代碼)

Dim x, y, z, h, w As String
Dim a, b, c, d, e, f, m, n As Integer
On Error GoTo delerr
x = Text1.Text '''''''''''取出需要轉換的舊圖幅號
y = Mid(x, 5, 3) z = Mid(x, 10, 3)
a = CInt(y) '''''''''''轉換成整型
b = CInt(z)
h = Mid(x, 1, 3)
n = Len(x)
If a > 144 Then '''''''''''''5萬圖幅號不能大于144
GoTo delerr1
End If
If b > 64 Then ''''''''''''''''1萬圖幅號不能大于64
GoTo delerr2
End If
If n = 0 Or n > 13 Then
GoTo delerr3
End If
'''''''''''''''''''''''''''''''''計算橫坐標
c = a
c = c 12
d = a Mod 12
If c = 0 Then
f = 0
Else
If d = 0 Then
f = (c - 1) * 8
Else

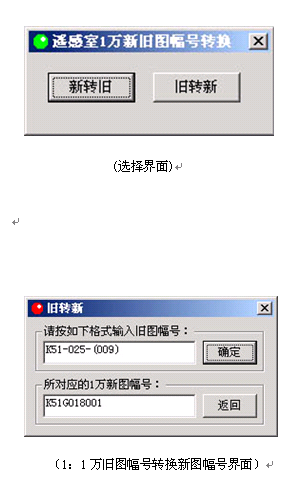

f = c * 8 (選擇界面)
End If
End If
c = b
c = c 8
d = b Mod 8
If d = 0 Then
f = f + c
Else
f = f + c + 1
End If
''''''''''''''''''''計算縱坐標
a = CInt(y)
b = CInt(z)
c = a
c = c 12
d = a Mod 12 （1：1萬舊圖幅號轉換新圖幅號界面）
If d = 0 Then
m = 88
Else
m = (d - 1) * 8
End If
c = b
c = c 8
d = b Mod 8
If d = 0 Then
m = m + 8
Else
m = m + d
End If
x = CStr(f)
y = CStr(m)

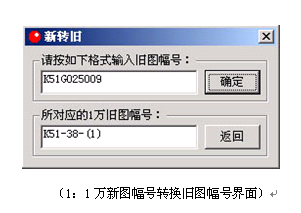

w = h & "G" & x & y （1：1萬新圖幅號轉換舊圖幅號界面）
Text2.Text = w '''寫出轉換后圖號





5、結束語
該程序簡單、易掌握，當新舊地形圖需要轉換時，不必人為手工計算或者查詢轉換表，提高了工作效率，減少了計算或查找工作量，便于查詢。由于篇幅有限，這里只列出了程序的部分代碼。
參考文獻
1、 孫越，Visual Basic數據庫開發教程(M)，北京：人民郵電出版社，2002，131-143。
