摘要：垃圾填埋場調節池是儲存填埋場滲瀝液的場所，該位置是垃圾場臭味非常集中的場所，對整個垃圾填埋場及周圍空氣產生很大的影響。生物除臭系統具有建設成本投入低、真正的綠色方法、全自動控制、處理效率高、維護簡便等諸多優點，已逐步應用到垃圾填埋場除臭工程中。

　　關鍵詞：生物除臭系統，生物濾塔，生物過濾法

　　垃圾填埋已經成為我國環境保護領域的一項重要環保投資項目，但垃圾填埋場在運行中也會產生二次污染。臭氣的主要成份為H2S和NH3，此外還有少量的有機氣體如甲硫醇、甲胺、甲基硫等。由于惡臭氣體揮發性強，易擴散，刺激性氣味大，可能對人的呼吸系統、消化系統、內分泌系統、神經系統和精神產生不利影響，甚至高濃度的惡臭氣體會導致急性中毒及死亡，因此對垃圾填埋場產生的臭氣進行處理具有巨大的社會意義。

　　1.概述

　　1.1臭氣處理場所

　　垃圾填埋場主要針對滲瀝液調節池產生的臭氣。

　　1.2除臭系統工程內容

　　本除臭系統工程包括兩部分：

　　①生物除臭系統

　�、谧詣涌刂葡到y(tǒng)

　　2.設計依據及環境條件

　　2.1臭氣來源及處理氣量

　　根據調節池液面以上、浮蓋以下空氣容積變化，設置一套生物除臭系統，以山東某縣垃圾場為例，調節池容積約10000m3，設計氣量：Q=5000m3/h。

　　2.2主要控制污染物

　　H2S、NH3、硫醇、有機硫化物、胺類等微量有機組分氣體為惡臭氣體控制的主要污染物。

　　3.除臭系統工藝設計

　　3.1生物除臭系統特點

　　 建設成本投入低

　　 壓力損失小，設備運行能耗低，運行成本低于所有其他方法，比如活性碳法，焚燒法

　　 真正的綠色方法——沒有使用有害的化學藥品，能源需求低廉，不產生二次污染物，最后的產物是良性的

　　 全自動控制，全天候工作，只需巡視，運行穩定可靠，適應不同條件的運行狀況

　　 處理效率高、去除效果明顯，對主要惡臭氣體H2S的去除率達98%

　　 維護簡便、多材料、多類型，滿足不同工作環境

　　3.2主體工藝介紹—生物除臭系統

　　3.2.1生物過濾法工作原理

　　生物過濾工藝采用了液體吸收和生物處理的組合作用。臭氣首先被液體(吸收劑)有選擇地吸收形成混合污水，再通過微生物的作用將其中的污染物降解。

　　具體過程是：先將人工篩選的特種微生物菌群固定于填料上，當污染氣體經過填料表面初期，可從污染氣體中獲得營養源的那些微生物菌群，在適宜的溫度、濕度、pH值等條件下，將會得到快速生長、繁殖，并在填料表面形成生物膜，當臭氣通過其間，有機物被生物膜表面的水層吸收后被微生物吸附和降解，得到凈化再生的水被重復使用。

　　污染物去除的實質是以臭氣作為營養物質被微生物吸收、代謝及利用。這一過程是微生物的相互協調的過程，比較復雜，它由物理、化學、物理化學以及生物化學反應所組成。

　　生物除臭可以表達為：污染物+O2→細胞代謝物+CO2+H2O

　　3.2.2生物過濾工藝特點及流程

　　生物除臭工藝流程：

　　整個生物過濾除臭系統主要由管道輸送系統、生物濾塔、排放系統和輔助整個除臭系統的控制系統、排放系統組成，流程如下:

　　



　　3.2.3加濕循環系統(預洗池)

　　預洗部分由進氣分配室、洗滌塔體、無機填料、噴淋系統、循環水池、尾氣收集室、循環水泵等部分組成。抽吸過來的臭氣先進入分配室，經配氣后進入洗滌塔體，臭氣從塔底送入，經氣體分布器分布后，在填料表面與噴淋液在逆流、連續、充分接觸條件下進行傳質，塔內填料層作為氣液兩相間接觸的傳質介質，底部裝有填料支承板，填料以無序方式堆置在支承板上。噴淋液經液體分布器噴淋到填料上，并沿填料表面流下。臭氣先進行水洗噴淋，去除臭氣中的粉塵、NH3以及少量H2S、CH3SH等氣體，氨氣溶于水形成堿性溶液，循環噴淋可去除臭氣中的H2S，同時吸收少量有機臭氣污染物。噴淋洗滌塔上設置了監視窗和檢修人孔以便于人員進行監視洗滌塔的工作狀況是否正常以及及時更換老化的填料。為了避免尾氣排放夾帶液滴，在凈化裝置頂部設置氣水分離器。塔內噴淋液循環使用，在使用過程中會有部分損失和消耗，需要定期更換噴淋液。噴淋部分也可根據實際工況靈活添加或更換化學吸收劑，但是一定要注意化學廢水帶來二次污染。

　　3.2.4生物除臭裝置主體

　　生物除臭裝置主為密閉式的生物濾塔，采取點源排放形式，塔體材質為玻璃鋼。設備內部的濾料承托層采用尺寸適宜的玻璃鋼格柵板，塔體上設有檢修口500mm×500mm、排氣口、有觀察口、進氣口等。

　　3.2.5生物濾料

　　本項目生物濾料采用高效火山巖，該生物填料的優點包括：

　　1) 抗酸堿性強;

　　2) 濾料粒徑15～50mm，可選;

　　3) 濾料的表面積大，孔徑接近1mm，便于生物膜附著;

　　4) 空隙率高，可以降低風壓損失;

　　5) 機械強度高，抗水力剪切能力強;

　　6) 該填料在于酸性致臭化合物接觸后，不會發生變質或者剝落，壽命持久。

　　可以實現如下功能：

　　1) 作為有機微生物的載體;

　　2) 為微生物提供潮濕的生態環境;

　　3) 為臭氣聚合物提供吸附作用表面;

　　4) 火山巖填料具有調節pH值的措施和能力，運行時無需添加酸堿液。

　　5) 為生物菌種提供營養。

　　該生物填料可以保證10年以上的使用壽命，不易板結，不會隨著含水量的變化收縮或膨脹，不會因為菌種的重新植入而降低使用壽命或者喪失使用功能。

　　3.2.6濾料支撐系統

　　在塔體內部采用玻璃鋼材質的防腐濾板來支撐濾料的重量，濾板留有一定的間隙以保證臭氣均勻通過生物濾塔系統。塔內設有FRP支架，用于安裝防腐濾板,以保證濾料不會落入配氣槽內。

　　3.2.7設備運行、控制

　　生物過濾除臭系統在每天24小時不間斷的條件下運行。

　　菌種的生存和繁殖需要一定的外界條件，如溫度、PH、濕度等，通過在線檢測儀器對溫度、PH、濕度進行檢測和控制。

　　通過自動控制系統對循環水箱液位進行自動控制，并配備低液位報警功能。

　　除臭系統可實現手動、自動控制，并預留上位機接口�？刂葡到y(tǒng)控制風機、水泵、故障報警的啟停，滿足手動/自動功能。

　　3.2.8保溫系統

　　由于微生物適宜的工作環境為0～40℃，我方在除臭系統設置加熱器，安裝在循環水箱內，給循環水加熱，循環水給氣體和填料傳熱，保持濾塔內溫度維持在微生物正常生長溫度20～35℃范圍內，以保證微生物的正常工作。

　　4.工程投資及運行費用估算

　　4.1工程投資估算

　　4.1.1生物除臭系統工程投資估算

　　

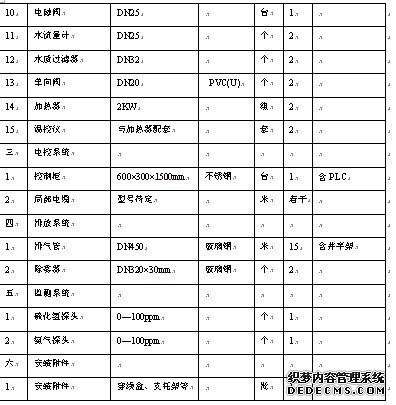

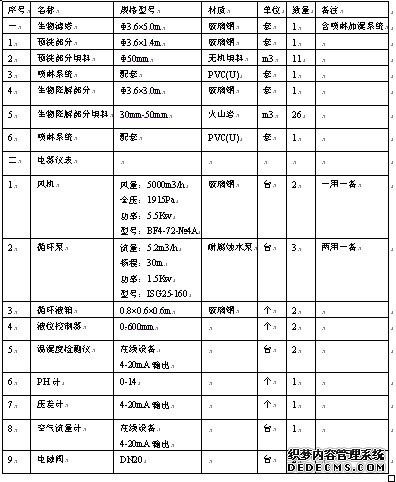

　　4.1.2生物除臭系統設備清單

　　



　　



　　二 電器儀表

　　



　　三 電控系統

　　1 控制柜 600×300×1500mm 不銹鋼 臺 1 含PLC

　　2 局部電纜 型號待定 米 若干

　　四 排放系統

　　1 排氣管 DN450 玻璃鋼 米 15 含井字架

　　2 除霧器 DN320×30mm 玻璃鋼 個 2

　　五 監測系統

　　1 硫化氫探頭 0—100ppm 個 1

　　2 氨氣探頭 0—100ppm 個 1

　　六 安裝附件

　　1 安裝附件 穿線盒、支托架等 批 1&

　　注：生物除臭系統基礎占地面積約26平方米。(含風機及附屬設備)

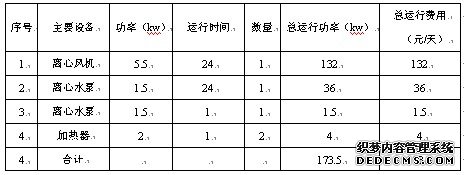

　　4.2運行費用估算

　　序號 主要設備 功率 運行時間 數量 總運行功率 總運行費用

　　(元/天)

　　1 離心風機 5.5 24 1 132 132

　　2 離心水泵 1.5 24 1 36 36

　　3 離心水泵 1.5 1 1 1.5 1.5

　　4 加熱器 2 1 2 4 4

　　4 合計 173.5 173.5

　　注：生物除臭系統主要運行費用為電費。另生物除臭系統每天用水量大約2噸。電費按1元/千瓦時計算。

　　結論：生物過濾除臭系統，該工藝投資省，占地小，操作方便，能很好的解決垃圾填埋場的臭味污染。

---
