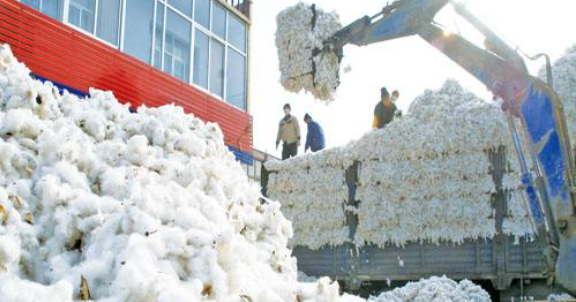

雷電災害是最嚴重的自然災害之一。全國因雷擊導致火災、爆炸、建筑物內設備損壞等事故頻繁發生，對人民生命財產安全構成了嚴重威脅。棉花倉庫存儲有大量可燃物質，一旦受到雷擊，很容易導致起火、燃燒等惡性事故，造成極嚴重的損失，后果不堪設想。因此，有必要對倉庫的防雷現狀效果進行評估，并對評估過程中現場勘查、測試及數據采集等應注意的問題進行探討�，F(xiàn)以岳陽市某棉花倉庫為例進行相關分析。該倉庫現有主要建筑物包括：直屬庫辦公樓;消防二中隊營房;2號門衛、發電機房;1號門衛;消防泵房;食堂餐廳;宿舍樓;1#~17#倉庫;地磅房。其中1#~17#倉庫為火災風險防范的核心區域。

　　11#~17#倉庫、設備庫

　　1.1防雷類別

　　根據倉庫的重要性、使用性質、發生雷電事故的可能性和后果，1#~17#倉庫應按第二類防雷建筑物設防，設備庫按第三類防雷建筑物設防[1]。

　　1.2接閃器

　　1#~17#倉庫大部分采用接閃網作為其接閃器，接閃帶沿倉庫頂部四周及屋脊進行敷設，其中1#、5#、8#、12#、16#倉庫采用接閃網和接閃桿混合組成的接閃器進行防護，17#倉庫和設備倉庫采用金屬屋面作為其接閃器。

　　1.3材料規格

　　各倉庫接閃帶采用規格為Φ10.2的鍍鋅圓鋼，符合規范要求。

　　1.4施工工藝

　　各倉庫接閃帶平正順直，拐角處≥90°，焊接采用雙面焊，焊接長度為10cm，焊縫飽滿無遺漏，接閃器未銹蝕1/3以上，符合規范要求。

　　1.5銹蝕狀況

　　接閃網未發現明顯機械損傷、斷裂及嚴重銹蝕現象，未綁扎或懸掛電源線路和信號線路，但接閃帶已銹蝕，必須加強日常維護工作。

　　1.6保護范圍

　　接閃網布置的網格尺寸一般為13m×9m或13m×11m，不符合規范要求。

　　1.7應力測試

　　各倉庫接閃帶支持件均能承受49N的垂直拉力，符合規范要求。

　　1.8支持件工藝

　　固定點支持件間距均勻、固定可靠，支持件間距在1.0~1.1m之間，符合水平直線距離0.5~1.5m的要求。屋頂四周支持件高度為120mm，屋脊處為250mm，四周支持件高度不符合《建筑物防雷設計規范》(GB50057—2010)中“固定支架的高度不宜小于150mm”的要求[2]。

　　1.9補償措施

　　除12#倉庫外，其他倉庫接閃帶跨越伸縮縫處均未采取弧形跨接的補償措施，不符合規范要求。

　　1.10接閃桿設置

　　1#、5#、8#、12#、16#倉庫除設置接閃網外，另外設置了法國杜爾梅避雷針。這種非常規接閃桿在針尖端部分裝有能產生刷形放電的電脈沖裝置，其利用雷暴時存在于周圍電場中的大氣能量，按預定振幅和頻率，轉換成高壓脈沖，并把它通過尖端發射到空中，使接閃桿提前形成一個與雷云電荷相反的向上先導。相較于一般接閃桿，它產生先導的時間提前，向上先導按照該時間向雷云傳播的距離便形成這種接閃桿的虛高，這樣便可以使其保護范圍得到擴大�？紤]到我國防雷國家規范《建筑物防雷設計規范》(GB50057—2010)采用滾球法確定建筑物接閃器的保護范圍，故在本次分析中將其視為普通接閃桿，利用“滾球法”分析其保護范圍。庫頂接閃桿高度為3m，倉庫高為15m，故接閃桿在倉庫高度平面的保護范圍為：R15=h(2hr姨-h)-姨h15(2hr-h15)=2.459接閃桿直接與倉庫頂部接閃網單點焊接，并且焊接處已銹蝕，必須做好日常維護工作。建議接閃桿與接閃網的連接點不少于2處，以提高其接地的可靠性。

　　1.11接地電阻

　　接地電阻實質上反映了在某種土壤中接地裝置泄放非正常能量的能力，減少接地電阻，即降低加在土壤上的電位，這是一種減小危害的有效方法。據現場測試，1#~17#倉庫及各附屬設施的接地電阻均符合規范要求。

　　2堆場

　　堆場1#~10#倉庫一側布置4根21m的獨立接閃桿。堆場尺寸為350m×30m，棉垛堆放高度不高于8m，并且堆放時與獨立接閃桿保持不小于5m的安全距離。棉垛的年預計雷擊次數計算如下：N=1×4.24×0.045=0.1908次/a根據《建筑物防雷設計規范》(GB50057—2010)中的第4.5.5條規定，糧、棉及易燃物大量集中的露天堆場，當其年預計雷擊次數≥0.05時，應采用獨立接閃桿或架空接閃線防直擊雷。獨立接閃桿和架空接閃線保護范圍的滾球半徑可取100m，故堆放的滾球半徑取100m。堆場現有區域范圍遠遠超出接閃桿的保護范圍，建設單位須按照示意圖重新規劃堆放區域，確保棉垛處于接閃桿的保護范圍之內。經檢測，各獨立接閃桿的接地電阻數據均符合規范要求。

　　3辦公樓

　　辦公樓建筑物尺寸分別為32、15、9m，年預計雷擊次數為0.041次/a，可按三類建筑物進行防雷設防，辦公樓采用暗敷接閃網作為其接閃器，接閃帶位于脊瓦下方，存在屋頂遭雷擊時一些混凝土或瓦片碎片脫落或破壞的可能性，建議盡量避免雷雨天氣時在辦公樓周圍停留。辦公樓及附屬設備具體各測點的接地電阻檢測結果如下：辦公樓旗桿、網絡機柜、室外網絡箱接地電阻不符合規范要求，必須做好接地處理。

　　4消防監控室及綜合布線

　　監控室內線路布置較為雜亂，強電和弱電未分開屏蔽敷設，應對線路重新合理布線，通過電纜金屬槽道或鋼管布設，保持槽道或鋼管的電氣連通性，并且在兩端良好接地。設備外殼、設備機架等做好等電位連接。消防監控室具體各測點的接地電阻檢測結果如下：消防監控室配電PE地、SPD泄流地、電池柜、UPS等接地電阻不符合規范要求;靜電地板、一道門配電箱、車牌識別系統等未接地，應做好等電位連接;柴油罐接地電阻不符合規范要求，并且5個螺栓以下的法蘭盤未跨接，必須做好接地和跨接處理。

　　5電源浪涌保護器

　　雷擊輸電線路導致雷電侵入，可能損壞電氣設備而造成大面積停電，給直屬庫的正常運轉帶來嚴重的影響和更大的經濟損失。整個直屬庫的配電系統共分為3級，電源浪涌保護器應按兩級設防，其中總配電進線處為第一級，應裝設沖擊電流Iimp不小于15kA(10/350μs)或者標稱電流In不小于60kA(8/20μs)的電源浪涌保護器;1#~17#倉庫內電源箱、消防水泵電源、食堂電源、消防監控室電源、2#門衛電源、備勤樓電源、庫區照明電源、消防樓辦公樓電源為第二級，應設置標稱電流In不小于40kA(8/20μs)的電源浪涌保護器。經現場核實，直屬庫內已裝設電源浪涌保護器的位置有消防控制室一控制柜內裝設有一組型號為DXH01-380X/60kA的電源防雷箱，標稱通流量為60kA，現場無法測試，工作顯示正常。1#~17#倉庫的弱電配電箱內均裝設有型號為LHY1-C的電源防雷模塊，標稱通流量為20kA。備勤樓配電箱內裝設有型號為LBO-D20的電源防雷模塊，標稱通流量為10kA。消防監控室配電箱內裝設有型號為DXH-6F的電源防雷模塊，標稱通流量為20kA。除上述部位外，其他位置均未按規范要求安裝電源浪涌保護器。從數據來看，消防控制室一配電箱、1#~17#倉庫弱電配電箱、備勤樓配電箱、消防監控室配電箱等處所有檢測的電源浪涌保護器模塊參數均正常，但所有已安裝的電源浪涌保護器的標稱通流量均小于規范要求參數值，應予以更換[3-4]。

　　6現狀效果評估結論

　　建(構)筑物因地制宜地采取防雷措施，防止或減少雷擊建(構)筑物所引起的人身傷亡、財產損失，以及雷擊電磁脈沖引發的電氣和電子系統損壞或錯誤運行，但建筑物安裝防雷裝置后并非萬無一失，即使按照國家技術標準規范安裝的防雷裝置的防雷安全度也不是100%[2]。

　　7參考文獻

　　[1]李家啟，李良福.雷電災害典型案例分析[M].北京：氣象出版社，2007.

　　[2]中華人民共和國住房和城鄉建設部.建筑物防雷設計規范：GB50057-2010[S].北京：中國計劃出版社，2011.

　　[3]劉玉林，張明明，侍瑞，等.池州市雷電時空分布特征及雷電防御對策研究[J].農業災害研究，2018，8(2)：42-44.

　　[4]王惠芳，張明捷.濮陽市農村雷電防御工作現狀及對策[J].現代農業科技，2018(10)：220.

　　《棉花倉庫防雷現狀效果評估分析》來源：《現代農業科技》，作者：聶武夫 劉敏 粟鍇
