摘要：對齒輪與軸承常見故障進行分析，探討了不同煤礦機械故障診斷并對不同技術加以對比分析，得出小波分析技術擁有更好的故障診斷效果，闡述了小波分析技術對齒輪和軸承故障分析的實現方法。

　　關鍵詞：煤礦機械;故障診斷;小波分析技術

　　1概述

　　機械設備進行傳動的過程中，軸承與齒輪的作用是極為關鍵和極其重要的兩個部件。不過，在機械設備中齒輪和軸承這兩個部件出現故障的概率卻非常高。尤其是對于煤礦機械來說，由于其受到了工作條件的影響，更加容易導致齒輪以及軸承部件出現故障。而發生機械故障之后，不僅嚴重的威脅到煤礦安全生產，還會導致煤礦生產效率的降低，讓煤礦企業承受更多的經濟損失。因此，對煤礦機械中的齒輪以及軸承結構開展故障診斷工作，能夠盡可能的預防故障發生，顯著的降低設備維修次數，不僅使維護費用得以減少，同時還能夠提升機械設備利用率，確保機械設備運行的安全性。依照歐美等國家的相關調查數據來看，通過應用機械故障診斷技術，能夠有效的避免約一半左右的事故發生，可以降低約60%的停機維修時間，維護費用的投入也能夠減少20%左右。所以，對煤礦機械故障診斷進行分析與研究，具有顯著的經濟效益與社會效益。

　　2齒輪與軸承常見故障分析

　　2.1齒輪常見故障

　　一些傳動齒輪運行過程中，因?yàn)辇X輪的制造工藝不夠先進，或者是在使用過程中維護方法不適宜，從而使得齒輪發生故障。另外，齒輪零件出現故障也和齒輪制造所使用的材料以及工藝等存在關聯�？偟膩碚f，可將齒輪故障劃分成兩種不同類型，一種屬于齒輪生產以及裝配過程中導致的故障，比如齒輪誤差、軸線無法對中以及齒輪不平衡等問題;另外一種屬于齒輪部件在使用的過程中產生的故障，由于齒輪部件在運行中要承受相對大的載荷作用，兩個嚙合的齒輪間，輪齒不僅會發生相對滾動，同時還會發生相對滑動，滑動過程中所產生摩擦力在節點不同側的方向相反，便會導致脈動現象出現，那么，齒輪長期使用過程中便會出現點蝕、磨損以及裂紋等問題，嚴重時將導致輪齒發生斷裂。

　　2.2軸承故障

　　軸承部件發生故障的原因也非常多，主要包含有制造材料質量問題、生產工藝問題、潤滑問題、異物侵入問題以及腐蝕和過載問題等，這些問題均會導致軸承部件出現故障。并且，雖然軸承進行安裝以及使用中均正常，不過，在使用特定的時間之后，軸承依舊會發生疲勞以及磨損的問題，對于煤礦機械正常運行也會造成影響。軸承常見故障主要包含有磨損、疲勞剝落、塑性變形、腐蝕、斷裂以及膠合故障等。

　　3煤礦機械故障診斷技術及對比分析

　　3.1時、頻域分析技術

　　在進行故障診斷時，時、頻域分析方法是最為直觀的診斷方法，一些擁有相對明顯特性的故障，能夠通過此種方法進行初步判斷以及預測。在對時域波進行全面觀察之后，能夠獲得下列信息：采集的信息頻率復雜情況如何;信號發生振動的振幅有無波動;在信號里面是否存在沖擊以及調制成分。通過對時域波進行分析之后，能夠清晰的得出幅值變化以及周期沖擊情況，如此便能夠清楚的掌握部件是否出現偏心、點蝕以及斷齒等問題，特別是對于一些沖擊型故障進行判斷時效果更加顯著。而一些故障通過時域波不能進行識別，此時便需要通過頻域波進行分析，利用頻域波分析能夠把一些相對復雜的信號依照頻率分布加以分析，這也正好符合故障診斷需求。由于齒輪結構之中包含有不同組的齒輪部件，所以，齒輪信號的頻譜分布也較為豐富，而采用頻域波的分析方法便能夠更加清晰的掌握是哪一組齒輪出現故障，能夠更加準確的將故障定位。

　　3.2共振解調技術

　　若是軸承部件出現損壞，那么便會出現一定周期性的脈沖信號，而且相應的頻率值會和不同軸承部件相互對應。因?yàn)槊}沖信號所擁有的頻帶相對較寬，會和軸承部件以及傳感器部件的固有頻率形成諧振。由于所收集到的信息包含有故障信號、系統固有信號以及傳感器固有信號等等，而通過共振調節技術則能夠?qū)Σ煌�的頻段進行過濾處理，利用包絡解調針對高頻固有信息加以解調處理，從而獲得故障特征信息，有效的對故障進行分析與診斷。

　　3.3小波分析技術

　　以往進行故障信號的分析過程中，基本上都是基于傅里葉變換理論而構建的故障分析模型，因?yàn)槭褂酶道锶~理論在對故障進行分析的過程中，所應用到的屬于全局變換，不是全部在頻域中便是全部在時域中，所以，不能全面描述信息所擁有的時、頻域特性，但是這一特性卻正好是非平穩信號最為重要的一個性質。在科技不斷發展中，人們想要進一步對非平穩信號加以分析，從而對傅里葉理論進行了進一步革新，提出了短時傅里葉變換理論、時頻分析理論以及小波分析理論等等。在這些理論之中，小波分析理論正是針對傅里葉分析理論無法達到的信號處理需求而出現的。小波分析理論擁有多分辨率的分析特征，同時在時域以及頻域之中均擁有反映信號局部信息特點的功能。小波分析技術更加適用于一些瞬態反常問題的分析中，也被人們稱作是信號分析顯微鏡，對于故障的分析與檢測擁有非常好的效果。

　　4不同故障診斷方法對比分析

　　4.1頻譜分析技術和小波分析技術的對比分析

　　在對齒輪以及軸承振動信號進行采集之后，完成傅里葉轉換，對所得頻譜之中具體成分加以分析，能夠?qū)ο鄬?duì)顯著的故障進行辨別，這種基于傅里葉變換理論的故障診斷技術在進行平穩信號分析過程中效果較好，不過在對一些非平穩信號進行分析的過程中，無法凸顯出突變的細節，會得出一些突變信號在整個時間段內的平均結果，這樣便無法準確的辨別故障具體位置。并且，傅里葉變換理論不能在時域上發揮作用，尤其是針對一些非平穩的信號而言，發生在時間軸上的突變，在所得的頻譜之中會被分散于整個頻率軸之中。

　　小波分析技術則能夠把信號分解于各個頻率的通道之中，所以，此種分析技術便能夠在相應的頻率通道之中把沖擊成分以及平穩性成分進行明顯的區分。而對于齒輪以及軸承部件來說，因?yàn)槠涔收闲盘?hào)之中很多情況下包含有一些突變信號，并且噪聲信號同樣也并非平穩白噪聲信號，在消噪分析的過程中，因?yàn)楦道锶~變換全部是針對時域加以分析，因此無法得到信號在時間軸上的突變信息，但是小波分析技術則可以對這些突變信息加以區分，便能夠有效的對非平穩信號進行消噪處理，從而能夠得到更為精準的故障診斷結果。

　　4.2共振解調分析技術和小波分析技術的對比分析

　　共振解調分析技術對軸承產生周期性脈沖信號加以分析，但是，因?yàn)楦鱾�(gè)部件所擁有的故障特征頻率有所差異，所以便要求要應用到多個中心頻率帶通濾波器，導致故障診斷系統的線路連接非常復雜。利用小波分析技術，僅僅采用各種尺度因子便能夠達到對于不同中心頻率信號的分析，恰好能夠有效彌補共振解調分析技術存在的不足。

　　5小波分析技術對齒輪和軸承故障分析的實現方法

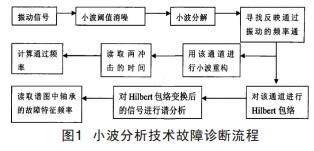

　　首先，要針對所收集的各種信號進行闕值消噪處理，在經過該處理過程之后，然后完成小波分解工作，將所得信號分別分解值入各個頻率通道里面。因?yàn)槔�用小波分解手段能夠得到不同通道的結果，因此，當部件出現故障時，定會在相應的通道之中產生相對明顯的沖擊信號，通過分析不同沖擊信號的間隔時長，便能夠得出相應的頻率大小。要想進一步的提升分析精準性，還能夠結合所得結果對數據進行重構處理，即將此頻道之中的數據保留，而將其余通道之中相關數據全部置零。另外，還能夠針對一些相對明顯的信號進行Hibert包絡處理，在相應的圖譜之中對故障進行診斷。小波分析技術故障診斷流程見圖1。

　　6結語

　　在各種振動信號之中包含有極為重要的機械運行信息，而且煤礦機械具體運行狀況也能夠完全反映在振動信號之中。在對煤礦機械的振動信號采集處理之后，利用相關分析手段對信號加以分析以及檢測，便能夠?qū)崟r(shí)得到煤礦機械早期發生損害的相關信息，從而可以盡早采取措施對煤礦機械故障加以處理，確保煤礦機械運行的更加穩定，進一步提升煤礦開采的安全性。

　　參考文獻：

　　〔1〕李龍.探討故障診斷技術在煤礦機械設備中的應用[J].科技風,2017(12)：164.

　　〔2〕安修慧.煤礦機電設備機械故障檢測診斷分析[J].能源與節能,2017(7)：78-79.

　　〔3〕張曉波.煤礦機電設備機械故障檢測診斷技術的應用探究[J].民營科技，2017(9)：75.
