摘要：目前，巖溶地基中的應力分析一般都基于彈性理論。對于建筑物荷載分布不均一、巖體結構與性質差別較大的巖溶地基，可以利用有限單元分析巖體中的應力。本文就是采用有限單元的方法，著重討論了巖溶地區樁基承載力的主要影響因素，包括溶洞體積的大小、頂板厚度以及巖性對樁基承載力的影響。分析結果表明：在主要影響因素中，溶洞高度大小對頂板穩定性影響較小，溶洞頂板跨度、頂板厚度影響較大。而圍巖的性質最為明顯。
　　關鍵詞：溶洞特性；有限單元分析；極限承載力；巖溶樁基
　　巖溶又名喀斯特，是在以碳酸鹽類為主的可溶性巖石分布地區，由于水，其中特別是地下水，對巖石以溶蝕為主的作用所形成的諸現象的綜合。貴州屬于典型的巖溶地區。隨著國家對西部政策的傾斜，有越來越多的工程興建在巖溶地區，由于巖溶的存在，就不可避免的存在溶洞和樁基承載力的問題。利用有限單元元分析的方法，對巖溶地區影響樁基承載力大小的因素進行分析，為工程實踐提供科學有效的數據。
　　1數值模擬試驗介紹
　　1．1分析方法及假設條件
　　巖溶地區樁基設計一般采用嵌巖樁基，以利用巖體的較高強度提高樁的承載水平，減少樁的沉降。表1為不同類型巖石的承載力參考值：
　　

　　由于物理力學性質有較大差別的巖石以及溶洞的存在，使得這種嵌巖樁之間，都有著自身的特點，所以在對單根樁的特性進行分析時，宜盡可能地多考慮一些因素。
　　影響巖溶地區嵌巖樁基承載特性的因素主要有：施工方法、巖石物理力學性能、樁身幾何特性、時間因素等。在日常分析中，不可能對所有影響因素都進行分析，只能針對實際情況對計算模型進行簡化，通過假設得到一般性結果。
　　進行的基本假設為：
　�。�1）溶洞在自然狀態下物理力學性質是穩定的；
　�。�2）溶洞周圍巖體為均勻的，各向材料性質相同；
　�。�3）溶洞內按空洞進行分析，忽略洞內物質影響，不考慮溶蝕等化學效應；
　�。�4）樁端載荷假設是靜力荷載；
　　1．2計算模型的確定
　　不考慮樁側樁與土和巖石之間的摩擦阻力，將樁作為嵌巖樁進行分析�？紤]承載力最大情況，即樁頂荷載全部傳遞至樁端，且溶洞正好位于樁端的正下方。為了分析的結果不失一般性，根據分析問題的特點采用軸對稱模型。
　

　　將溶洞簡化為位于樁底正下方的圓柱形溶洞，模型邊界條件為：底部采用位移邊界條件，即水平和垂直方向的位移均約束；側面水平方向位移約束。采用8節點四邊形等參單元，進行非線性靜力分析。
　　1．3荷載及邊界條件
　　模型邊界條件按如下設置：不考慮上覆土層的影響，將巖體上表面取自由邊界；下表面取固定位移邊界，即x、y、二方向位移固定，左側巖體邊界面為對稱邊界，施加對稱位移約束，即只有豎向位移y，水平位移x固定；右側邊界考慮位置較遠處位移可以忽略，亦分別取x,y方向位移固定。
　　1．4圍巖特性

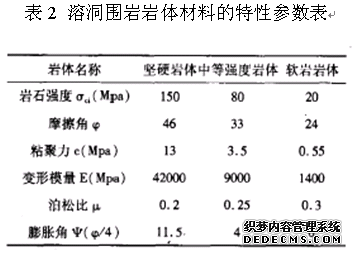

　　為了使得分析結果更具有代表性，采用三種典型的巖體參數，分別代表非常堅硬巖體、中等強度巖體和軟巖巖體。
　

　　1．5樁的極限承載力的確定
　　由于當?shù)鼗�下存在溶洞時，巖體屈服破壞形式不僅與巖土性質、孔洞尺寸有關，而且與溶洞相對位置等都有關系。對于埋深較淺的溶洞，塑性區將擴展到溶洞頂板從而導致孔洞的坍塌破壞，因此這里通過塑性擴展區到達溶洞頂部時對應的樁端荷載為極限荷載；而對于埋深較大的溶洞，塑性區是否到達溶洞的頂部，還取決于孔洞的尺寸、深度以及巖性等，需綜合考慮各種因素，我們不參與討論。
　　2數值模擬結果及其分析
　　2．1溶洞高度對樁極限承載力的影響
　　這里首先討論溶洞的高度對樁的極限承載力的影響。分析假定圍巖的巖性參數、溶洞跨度不變，溶洞高度發生改變時，樁的極限承載力的變化規律。

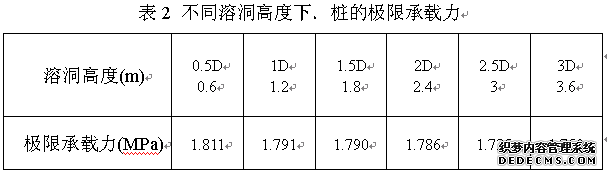

　　計算時溶洞的計算跨度L取為4D(D為樁徑，D=1.2m)，即為4．8m，溶洞高度分別取為0.5D、1D、1.5D、2D、2.5D及3D，圍巖取軟巖分析。根據以上方法，確定在不同溶洞高度條件下，樁的極限承載力結果見下表：
　　

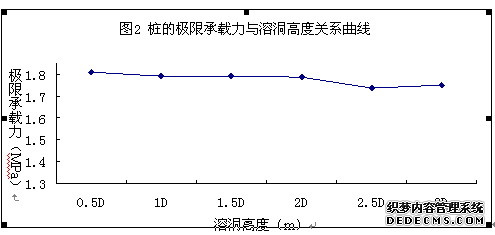

　　可以得到在此種條件下樁的極限承載力與溶洞高度的關系曲線。(見圖2)

　　數據表明，條件一定時，當溶洞的高度從0.5D增加到3D時，樁基的極限承載力從1.8Mpa下降至1.757Mpa，樁基的極限承載力只有少許下降，如果取樁的極限承載力為1．8Mpa，則溶洞高度在0．5D—3．0D內變化時，樁的極限承載力的誤差控制在在2.4％�？梢缘贸鼋Y(jié)論，溶洞高度對樁基的極限承載力結果影響不大。因此在下面的分析中，溶洞高度均取1D來討論，這樣能減少計算分析的工作量，而且所得的結論對于各種不同的溶洞高度的誤差也不會明顯。
　　2．2溶洞頂板跨度對于樁的極限承載力的影響

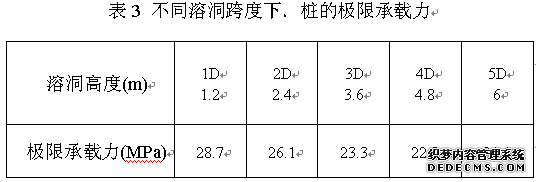

　　當溶洞頂板厚度一定時，溶洞的高度對樁的極限承載力結果影響不大，但溶洞的跨度對樁的極限承載力的影響卻非常大。分析時溶洞高度均取1D，溶洞頂板厚度的變化幅度在已有的經驗值范圍內考慮，取H=5m的情況分析。溶洞跨度分別取1D—5D，中等強度圍巖情況下計算結果見下表3所示：
　　

　　

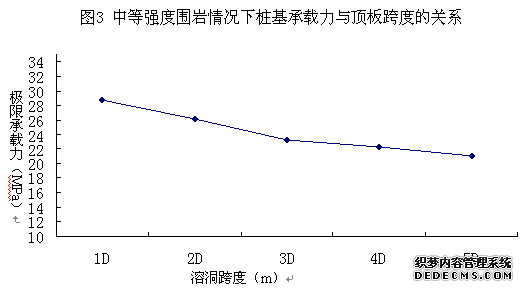

　　可以得到在此種條件下樁的極限承載力與溶洞高度的關系曲線。(見圖3)

　　計算數據表明：當溶洞頂板厚度不變時，當溶洞的跨度從1D增加到5D時，樁基的極限承載力從28.7Mpa下降至21.1Mpa，樁基的極限承載力下降明顯，如果取樁的極限承載力為28Mpa，則溶洞跨度在1D—5D內變化時，樁的極限承載力下降了27.1％。所以樁基的極限承載力將總是隨著溶洞跨度的增加而減小。
　　2．3溶洞頂板厚度對于極限承載力的影響

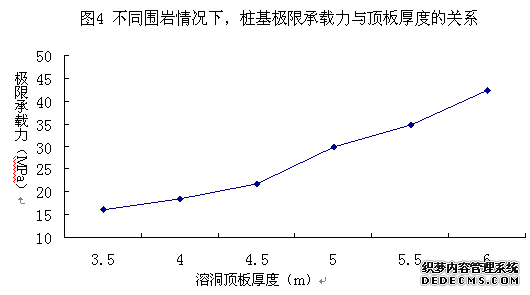

　　圖4為中等強度巖性條件下地基極限承載力與溶洞頂板厚度的關系曲線

　　很明顯，對于溶洞跨度與高度一定的條件下，隨著溶洞頂板厚度的增加，地基的極限承載力也越來越大。
　　2．4巖性對于極限承載力的影響
　　目前主要依據地質強度指數，來估算在不同地質條件下的巖體極限承載力。地質強度越高，表示巖體極限承載力越高，通常當巖體強度指數大于25時，巖體的質量較好。見圖5：

　　當頂板厚度一定時，對于以上所述的三類巖體，即堅硬巖體、中等強度巖體和軟巖巖體，它們的地質強度指數分別為75、50和30。從上圖可以看出：地基極限承載力是隨著地質強度的增大而急劇增加。
　　按照上述方法，當溶洞頂板跨度一定時，同樣當?shù)刭|(zhì)強度指數從30增大到75時，地基極限承載力也得到了較大的增長。
　　3結論
　　由于巖溶地區樁的極限承載力影響因素眾多，為計算準確，在計算中應當盡可能考慮各種因素對于樁的極限承載力的影響。在眾多的影響因素中，我們著重分析了圍巖特性以及溶洞的高度、跨度、頂板厚度的影響。首先針對一種圍巖，分析在一定跨度和頂板厚度條件下，溶洞高度對樁的極限承載力的影響，然后選定溶洞某一特征值，分析其它因素的影響，數值模擬表明：
　　1．在巖溶地區，溶洞高度對樁的極限承載力影響較小，因此盡管溶洞實際高度各有不同，但其影響不大，這為以后進一步的計算提供了方便。
　　2．而溶洞頂板跨度、厚度對極限承載力影響較大。
　　3．在主要影響因素中，圍巖強度對樁基極限承載力的影響最為明顯，巖體強度越高，極限承載力就越大。
　　參考文獻：
　　[1]劉佑榮，唐輝明．巖體力學．中國地質大學出版社，2002，21(4)：532—536．
　　[2]劉鐵雄，彭振斌，安偉剛，匡樂紅．巖溶地區樁基特性物理模擬．中南工業大學學報[J]，2003，33(4)：339—343．
　　[3]牟春梅．巖溶區地基巖體溶洞頂板穩定性評價．西部探礦工程[J]，2003，77(4)：33—35．
　　[4]黃生根，梅世龍，龔維明．南盤江特大橋巖溶樁基承載特性的實驗研究．巖石力學與工程學報[J]，2004，(5)：809—813．
　　[5]蔡登山，王邦楣．巖溶地區鉆孔樁受力機理研究．橋梁建設[J]，2003，(6)：16—19．
　　
