【摘要】本文介紹了常州地區校舍建筑抗震鑒定的程序、鑒定的標準、鑒定的內容和方法，分析總結了校舍建筑抗震性能方面的主要問題，并對這些問題提出了相應的措施。
　　【關鍵詞】抗震鑒定；鑒定的標準；鑒定程序
　　前言
　　汶川地震后，教育部和江蘇省教育廳、建設廳下達專項文件，明確要求對學校校舍進行抗震排查。目的是確定這些校舍工程的結構安全是否滿足有關鑒定標準和抗震設防的要求。前階段，通過對常州地區一些中小學校舍抗震檢測、鑒定，找出了校舍建筑在抗震性能方面的主要問題，對這些問題進行分析總結，以便為今后的設計提供借鑒。
　　一、常州地區校舍現狀
　　常州地區的校舍，在90年以前，按《工業與民用建筑抗震設計規范》（TJ11-78）設計、建造，該規范于1991年6月30日廢止；1991年~2001年按《建筑抗震設計規范》（GBJ11-89）設計、建造，該規范自1990年1月1日起實施，2002年12月31日廢止；2002年以后按《建筑抗震設計規范》（GB50011-2001）設計、建造，該規范自2002年1月1日起實施。以上三本規范在設防要求、設計方法和抗震構造措施等方面都在不斷完善和提高。
　　常州地區的校舍，大部分為二~四層、少數為五層的砌體結構，樓（屋）蓋多為鋼筋混凝土預制板；也有部分框架結構、現澆樓（屋）蓋校舍在91年以后設計建造。還有少部分底框及內框架結構校舍建筑。
　　在89規范實施以前，常州地區設防烈度為6度；自89規范實施以來，常州地區設防烈度為7度。因此，90年以前設計、建造的校舍，抗震設防烈度6度、抗震設防類別為丙類，這部分校舍普遍達不到抗震設防要求；1991年至2008年7月30日設計、建的校舍，抗震設防烈度為7度、抗震設防類別為丙類，這部分校舍仍有相當部分達不到抗震設防要求。
　　二、鑒定標準
　　對于中小學校舍的抗震能力評價，不能采取建造時期相應設計規范的要求評定，而應采用《建筑抗震鑒定標準》（GB50223-2009）來評定。該標準給出了按不同后續使用年限采用不同鑒定標準的要求：對于后續使用年限為30年的建筑劃分為A類；后續使用年限為40年的建筑劃分為B類；后續使用年限為50年的建筑劃分為C類。并給出了各類建筑抗震鑒定方法和抗震措施、承載力驗算等要求。
　　對于中小學校舍的安全鑒定，可采用規范：《民用建筑可靠性鑒定標準》（GB50292-1999）、《建筑結構荷載規范》(GB50009-2001)（2006年版）、《砌體結構設計規范》(GB50003-2001)、《混凝土結構設計規范》(GB50010-2002)等。

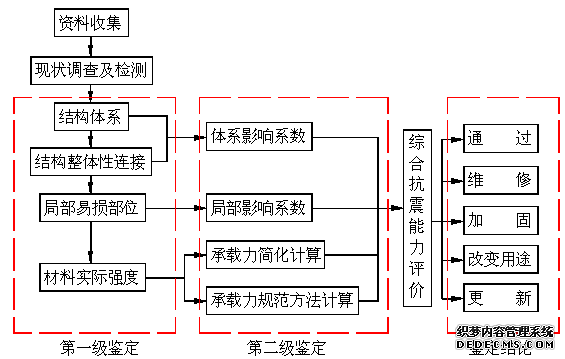

　　三、抗震鑒定的基本程序

　　四、鑒定的內容
　　抗震鑒定應強調綜合抗震能力的評定，一是要區分整體影響因素和局部影響因素，二是要對抗震措施和抗震承載力進行綜合分析。
　　多層砌體房屋的抗震鑒定主要從房屋高度和層數、墻體實際材料強度、結構體系的合理性、主要構件整體性連接構造的可靠性、局部易損構件自身及與主體結構連接的可靠性和抗震承載力驗算要求等幾個方面進行綜合評定。
　　現有鋼筋混凝土房屋的抗震鑒定，應按結構體系的合理性、結構構件材料的實際強度、結構構件的縱向鋼筋和橫向箍筋的配置和構件連接的可靠性、填充墻等與主體結構的拉接構造以及構件抗震承載力的綜合分析，對整幢房屋的抗震能力進行鑒定。
　　五、鑒定方法
　　采用分級鑒定、綜合評定的方法。第一級鑒定：宏觀控制與構造鑒定；第二級鑒定：抗震驗算結合構造影響的綜合抗震能力評價。
　　綜合抗震能力指抗震承載能力及結構抗震變形能力。若結構現有的構件承載能力較高，除了保證結構整體性所需的構造外，結構變形能力方面的構造鑒定可適當放寬；若結構現有的構件承載能力較低，可用較高變形能力的構造要求予以彌補。
　　六、抗震鑒定的結論
　　抗震鑒定的結論，分為以下幾種：
　　滿足抗震鑒定要求：應注明后續使用年限；
　　維修：少量次要構件不滿足要求，結合維修處理；
　　加固：不滿足鑒定要求，從政治、經濟、技術的角度，通過加固能達到鑒定要求，按加固規程加固；
　　改變用途：不滿足鑒定要求，但可通過改變用途降低設防類別，使其通過加固或不加固達到新的鑒定要求。
　　更新：結合規劃拆除，短期使用的需采取應急措施。
　　七、鑒定中出現的主要問題
　�。ㄒ唬�、多層砌體結構校舍鑒定中出現的主要問題
　　⑴、層數、高度超過鑒定標準（GB50223-2009）規定的情況較多。
　�、啤⒔Y(jié)構布置及結構體系不符合鑒定標準（GB50223-2009），主要存在以下問題：樓（屋）蓋多為鋼筋混凝土預制板；抗震墻間距大于鑒定標準（GB50223-2009）的規定；樓梯間設置在端部，縱向窗間墻寬度不均勻等。還有個別建筑是局部框架結構與砌體承重組合。
　　⑶、在材料強度方面，砂漿強度普遍低，相當一部分建筑的砂漿強度低于M1；部分建筑圈梁、構造柱的強度低于C15。
　�、�、整體性連接構造方面，主要存在以下問題：構造柱布置不滿足規范要求的情況較普遍（主要是因抗震措施從6度提高到8度）；墻體布置在平面內不閉合；還存在圈梁布置不滿足及墻體拉結筋漏缺等情況。
　�、伞⒃诰植窟B接構造方面，承重的門窗間墻寬度及外墻盡端至門窗洞邊的距離不滿足要求的情況較為普遍；還存在部分建筑的隔墻連接不滿足規范規定的情況。
　�、省⒋蟛糠中Ｉ岢霈F(xiàn)部分墻段的抗震承載力、樓層綜合抗震能力指數不滿足要求的情況。
　　（二）、多層框架結構校舍鑒定中出現的主要問題
　�、�、在結構體系方面，框架柱截面尺寸及樓層剛度不滿足規范要求的情況較多，還有少量校舍為單跨框架結構或單向框架。
　�、�、填充墻與主體結構的拉結構造不滿足要求，普遍出現在與框架柱的拉結筋未全長拉通，另外，墻長大于5m時，墻頂與梁無拉結的情況也為數不少。
　　⑶、鋼筋的接頭與錨固長度不滿足規范要求的情況較為普遍，主要是因抗震措施從6度提高到8度后，框架抗震等級提高至二級造成。
　�、�、在框架梁、柱的配筋與構造方面，柱加密區箍筋的體積配箍率不滿足規范要求的情況較多；梁、柱加密區箍筋的最小直徑與最大間距、箍筋肢距不滿足規范要求的情況也不少；還有部分框架節點核心區箍筋的最小直徑與最大間距、體積配箍率不滿足規范要求。
　　八、相應措施
　�。ㄒ唬�、多層砌體結構校舍鑒定中出現的主要問題的相應措施
　�、�、對層數、高度超過鑒定標準（GB50223-2009）規定的問題采取以下措施：總高度超而層數不超，應采取高于一般房屋的承載力且加強墻體約束等措施來提高抗震承載力及抗震措施；層數超過規定限值時，應改變結構體系或減少層數，也可改變使用用途，降低設防類別，使重點設防類降為標準設防類。
　�、�、結構布置及結構體系不符合鑒定標準（GB50223-2009），應從改變結構抗側力體系和改善結構抗震性能入手，對抗震墻間距大于鑒定標準（GB50223-2009）的規定問題，可增加抗震墻，減少間距；設置在端部的樓梯間，可采用適當加大配筋率的鋼筋網砂漿面層加固，同時也適當加固相鄰的橫向墻體，不使加固后的樓梯間墻體較相鄰墻體的抗側剛度相差太大而加重其破壞；對縱向窗間墻寬度不均勻、寬度不滿足規范要求的問題，可采取加長局部墻體、增設構造柱等措施。對局部框架結構與砌體承重組合的建筑，可改變結構體系，使其滿足規范要求。
　　⑶、對材料強度低、墻體抗震承載力不滿足要求的問題，視墻體的數量、部位等考慮加固的費用，如抗震加固的費用會超過新建工程的70%，這類校舍應拆除重建；否則，采取加固措施使結構的抗震承載力滿足要求。根據墻體抗震承載力不滿足的程度，采取增設構造柱、圈梁與橫向鋼拉桿以及鋼筋網砂漿面層、混凝土板墻加固等措施。
　�、取⒄�體性

連接構造方面如構造柱、圈梁布置不合理等，應從加強整體延性，提高房屋的整體抗震能力進行整體加固，包括墻體加固、內外縱墻增設鋼筋混凝土構造柱和鋼拉桿以及樓梯間三面墻體加固等。
　�、�、在局部連接構造方面，對承重的門窗間墻寬度及外墻盡端至門窗洞邊的距離不滿足要求的問題，采取加長局部墻體、增設構造柱等措施提高墻體的抗震能力。
　�。ǘ�）、多層框架結構校舍鑒定中出現的主要問題的相應措施
　�、�、在結構體系方面，對框架柱截面尺寸及樓層剛度不滿足規范要求的問題，采取加大柱截面，增加樓層剛度；對于單跨框架結構，在走廊對應部位增設框架柱形成多跨框架或增設抗震墻、翼墻、抗震支撐等抗側力構件成為框架－抗震墻結構；單向框架應加固為雙向框架，或采取加強樓、屋蓋整體性且同時增設抗震墻、抗震支撐等抗側力構件的措施。
　　⑵、對填充墻與主體結構的拉結構造不滿足要求的問題，加強填充墻與主體結構的連接。填充墻體與框架柱連接不良時，可增設拉筋連接；填充墻體與框架梁連接不良時，可在墻頂增設鋼夾套與梁拉結。
　�、�、對梁柱配筋及構造不滿足處根據不同情況進行加固處理。
　　九、結束語
　　常州地區的一些校舍建筑，從90年以前的6度設防、到90年以后的7度設防、直至2008年7月30日以后的按8度抗震措施，抗震設防要求在不斷提高。通過本次鑒定，大部分校舍存在結構體系不盡合理、抗震構造措施不足、材料實測強度低等問題，從而達不到抗震設防要求。應根據不同情況，選擇技術可靠、安全性高、造價合理的加固、改造方案。
　　參考文獻
　　[1]GB50023-2009建筑抗震鑒定標準中國建筑工業出版社2009年
　　[2]GB50292-1999民用建筑可靠性鑒定標準中國建筑工業出版社1999年
　　[3]GB50011-2001建筑抗震設計規范中國建筑工業出版社2008年
　　[4]高小汪，高煒，劉佳，等多層砌體校舍建筑抗震檢測鑒定若干問題探討建筑結構2009（11）
　　
