摘要 太原鐵路樞紐新建太原南站為高鐵車站，本文結合新建太原南站站場路基地基處理工程，介紹了灰土擠密樁加固鐵路路基地基的施工方法、施工工藝、質量檢測等，達到了提高路基地基承載力和消除黃土濕陷性的目的。

關鍵詞 灰土擠密樁濕陷性黃土 地基處理 施工技術

1工程概況

太原鐵路樞紐新建太原南站工程，位于太原晉中盆地，屬于洪積平原，地質條件較差，地基承載力為100kpa，一般地段為I-II級非自重濕陷性黃土，個別地段為II-III級自重濕陷黃土。

根據設計要求，太原南站路基、站臺、框架橋等工程地基需要加固處理，當濕陷層小于3m時全部挖除濕陷層并換填灰土，當濕陷層大于3m時采用灰土擠密樁處理，樁長穿透濕陷層以下不小于1m。樁徑400mm，樁距1m，正三角形布置，樁長5m-15m，總樁數65000根，共計80萬延米�；彝翑D密樁身三七灰土壓實系數不小于0.97，樁間土的最小擠密系數不小于0.88，平均擠密系數不小于0.93，加固處理后的地基要求濕陷性系數<0.015，地基承載力≥180kpa。

2灰土擠密樁的工程特性

灰土擠密樁是由樁間擠密土和填夯的樁體組成的人工“復合地基”，可消除黃土的濕陷性，降低可壓縮性，提高地基承載力。

2.1灰土擠密樁的作用

灰土樁是采用機械擠密成孔，采用3：7灰土填充夯實，石灰產生吸水、膨脹、發熱以及離子交換和凝硬等反應，使樁柱硬化，并改善原地基土的性質，使土的強度顯著提高，并具有一定的水穩性。

2.2灰土擠密樁的有效性

首先，灰土擠密樁具有降低基底下一定深度內樁間土中應力的作用，在樁間土擠密后其濕陷性沒有完全消除的情況下，如果土中應力不超過其濕陷起始?jí)毫�，則地基浸水后仍可能不產生濕陷或僅產生小量濕陷。其次，灰土擠密樁對樁間土起著側向的約束作用，約束樁間土局部受壓時產生的側向擠出變形，使壓力與沉降始終呈線性關系。

2.3灰土擠密樁的簡便性

2.3.1適用于建筑物密集、施工場地狹窄土方大量開挖困難場地，對于鄰近建筑物及地基無安全使用方面的影響。

2.3.2以土治土，就地取材，材料來源廣泛。

2.3.3施工機具簡單。所用施工機具比較簡單，制作費用低，便于推廣應用。

3材料的選擇

土料：盡量就地挖取純凈的黃土或一般粘性土，嚴禁使用有機質含量大于8%的表層耕土、淤泥質土、鹽漬土、膨脹土或夾有磚塊瓦礫的雜填土。土料使用前過篩，粒徑不大于15mm，含水量接近最優含水量±3%之間，不能含有凍土塊。

石灰：使用生石灰消解符合國家III級以上標準，活性Cao+Mgo含量不低于70%。石灰貯存時間不超過3個月，使用前24小時澆水粉化，其粒徑應小于5mm。

灰土：將滿足質量要求的消石灰和純凈黃土，按灰土3：7的體積比，在接近最優含水量的情況下采用集中拌和法拌合而成。

4灰土擠密樁施工方法及工藝

4.1施工準備

4.1.1調查地質和環境條件。

詳細調查分析工程地質報告、鉆探資料、地基土和樁孔填料的擊實試驗資料、土質均勻性和含水量變化情況;詳細研究平面定位圖，基礎和樁孔布置施工圖;調查鄰近區域的凈空、地下管線、地下構筑物、相鄰建筑物的資料。

復核地基土的含水率、飽和度，當?shù)鼗�土的含水率小�?2%或大于24%、飽和度大于65%時，及時通知設計單位予以確認，由設計單位確定是否變更設計。

4.1.2擬定施工技術措施

根據施工平面圖標明樁孔位置和編號、施工順序、機械運行路線、臨時設施和材料堆放位置;確定成孔夯實機械和質量檢查機具，編制勞材計劃;制定保證施工質量的安全及冬雨夜施工措施。

4.1.3成孔擠密試驗和預浸水措施

當場地內土質變化較大或土的含水量超過22%時，施工前進行成孔試驗以便查明成孔質量和擠密效果。成孔試驗在同類土質地段內不得少于2組。

若場地內的土的含水量低于14%，可采用人工預浸水濕潤法使土的含水量接近最優含水量。預浸水可采用水畦和深層浸水孔(每隔1-2m用洛陽鏟挖出直徑8cm和深度為浸水土層深底3/4的浸水孔，內填小石子)相結合的方式。浸水后1—3天即可開始正式施工。

4.2成孔擠密

成孔方法分為沉管法和沖擊法兩種，根據地基土的物理性質、樁孔深度、機械設備條件和施工經驗等因素選定。

4.2.1成孔施工順序

先外后里，隔排隔行，間隔2孔跳打，即從整片擠密地基的外邊線向里成孔，間隔二孔或數孔施工，成孔后及時檢查樁孔質量，觀察有無縮頸、回淤或滲水等現象并作好記錄。已成樁孔要盡快回填夯實，以防止土塊和雜物落入孔內。

對于處理深度不同的地基，成孔時先深后淺，對于基礎埋深不一致的場地，成孔時先淺后深，一般情況下，成孔遍數為四遍，即間隔兩孔施打，視現場具體情況必要時可加大間隔，增加遍數。

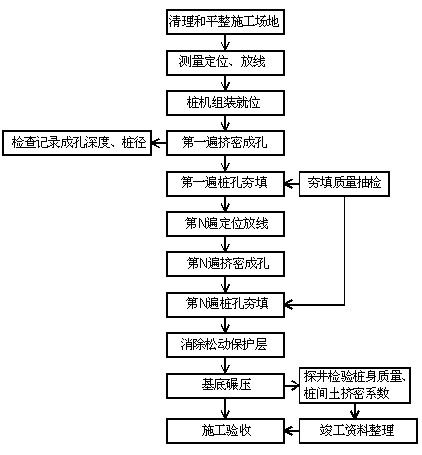

4.2.2工藝流程圖

4.2.3沉管成孔

沉管法是最常用的成孔方法，孔壁光滑規整，擠密效果和施工技術容易控制和掌握，但沉管成孔的最大深度受到樁架高度的限制，一般不超過8m。

沉管法成孔主機由15t履帶吊改制而成，用以帶動柴油錘及導向架，樁管掛在導向架上。作業時將導向架樁管吊起，然后就位施打，打到設計深度時吊起樁管，從地下拔出。導向架由角鋼分段焊接法蘭盤連接。導向架上焊接柴油樁錘軌道，長度一般為20m。沉管選用壁厚≥10mm的無縫鋼管焊接成，管徑根據設計樁徑選擇，沉管樁尖做成45°～60°錐角，管身標記入土深度的標志。樁錘選用200～250kN導桿式打樁機或筒式柴油打樁機。

沉管施工技術要點：樁機就位必須平穩，不發生移動或傾斜，樁管應對中樁孔;在開始階段應輕擊慢沉，待樁管方向穩定后再按正常速度沉管;樁管沉至設計深度后應及時拔出，不宜在土中擱置時間過久，拔管困難時可用水浸潤樁管周?chē)�土層或�(qū)�樁管旋轉后拔出;成孔后要及時檢查樁孔質量，觀測孔徑和深度偏差是否超過容許值，輕微縮頸可削擴至能夠滿足填夯施工。

成孔出現反�，F(xiàn)象的原因及處治方法：(1)樁鍾回跳過高或樁管沉入速度過慢或樁管貫入度過小，可能是由于土的含水量偏低或土質密實堅硬或土層內有砂石或磚渣層，可強行穿越或清除后穿越或不予越過。(2)樁管貫入度過大或樁錘無法起跳爆發或沉入速度過快，可能是由于土質松軟或樁管直徑偏小。處治方法：如土質松軟，可拔出樁管填入非粘性土料再沉管擠壓;如樁管直徑偏小，可考慮改換樁管。

4.2.4沖擊法成孔

本法特別適用處理自重濕陷性厚度較大的土層，成孔深度不受機架高度限制，可達20m以上。

采用液壓步履式行走底盤，起吊裝置為門式架及卷?yè)P(yáng)機，用以吊起樁錘后自由落體沖擊地基土成孔。作業時，利用卷?yè)P(yáng)機及門式架將樁錘吊起一定高度，然后突然切斷卷?yè)P(yáng)機離合器讓樁錘自由落體至地面，反復沖擊，直至達到設計深度。樁錘采用無縫鋼管焊接而成，內部采用混凝土等重物灌實，以增加樁錘重量。

施工技術要點：為防止孔口破壞和保證沖擊錘頭準確入土，鉆機上安裝鋼管導向器，鋼管壁厚10mm以上，內徑略大于錘頭直徑;開孔時應低錘勤擊，錘頭全部入土后再按正常沖程錘擊，一般不宜多用高沖程，以免引起坍孔、擴孔事故;必須準確控制松繩長度，既要少松、勤松，又要免打空錘;經常檢查鋼絲繩磨損情況，卡扣松緊程度，轉向裝置是否靈活，以免突然掉錘;鋼絲繩上應有長度標志，以便觀測和掌握沖孔的深度。鋼絲繩安全系數≥12，長短繩連接卡扣不得少于3個。

4.3樁孔填夯

夯實機主要采用偏心輪夾桿式連續夯實機和卷?yè)P(yáng)機提升式夯實機。

4.3.1偏心輪夾桿式連續夯實機

利用兩個對稱的直徑約500mm的轉盤，轉盤留設缺口，當轉盤轉動時，兩個轉盤夾住夯錘末端的豎桿向上提升，當轉盤轉到缺口處時，轉盤無法再夾住夯錘，夯錘自由下落夯實填料，回填樁孔所用的夯錘用鑄鋼制成，底面采用倒置拋物線錐體或尖錐形，錘重宜在300～400kg，其最大直徑應比樁孔直徑小10～16cm。

該機優點是結構簡單和行走方便，缺點是靠摩擦力提升夯錘和錘重偏小，必須嚴格控制每次填料數量，較難保證夯實質量。

4.3.2卷?yè)P(yáng)機提升式夯實機

夯實機可安裝在翻斗車上行走，卷?yè)P(yáng)機提升力一般不小于夯錘重量的1.5倍，錘重可達300kg，落距1-3m。

該機優點是夯擊能量大，一次可填入較多的土料，夯實效果較好。缺點是人工操作，勞動強度大。

4.3.3填夯施工

填夯前進行填夯試驗，以確定每次合理的填料數量和夯擊次數，根據夯實質量標準確定檢測方法應達到的指標。

擠密成孔后待檢查合格立即回填夯實，夯填的次序是先底夯，保證有效處理深度，底夯一般要8擊以上，聽到清脆錘聲為止，再開始填料夯實，每次分層填料厚度、夯錘高度、夯擊錘數根據試樁取得的參數確定。每層聽到清脆錘聲，再進行上一層填料夯實。

三孔間土的平均擠密系數滿足設計要求，人工填料指定專人按規定數量均勻填進，不能盲目亂填，嚴禁直接倒料入孔。夯填料的密實度滿足設計要求，樁孔填夯高度應高出設計樁頂標高。

5質量檢驗

5.1檢驗內容包括：樁點位置、樁孔質量、擠密效果和填夯質量。其中以填夯質量檢驗為重點。

5.2樁點位置需檢查軸線、標高和位置是否與圖紙相符。

5.3樁孔質量需檢查樁徑、垂直度和深度是否在容許偏內，有無縮頸、回淤、坍土和滲土情況。

5.4擠密效果需在三個樁孔構成的擠密單元內，按天然土層或1.0—1.5m為一層取出土樣，測試土的干容重及壓實度，然后計算樁間平均壓實系數。

5.5填夯質量檢測

采用隨機抽樣檢查法，檢查數量不少于樁孔總數2%，常用檢查方法有以下四種。

5.5.1輕便觸探檢驗法

通過填夯試驗求得觸探錘擊數N10和填料系數D之間的關系曲線，按設計要求的D值定出輕便觸探檢驗的“檢定錘擊數”，施工檢驗時以實際錘擊數不少于“檢定錘擊數”為合格。由此關系曲線圖也可推測量出填料的壓實系數D值。此項檢驗，宜在樁孔夯實后24小時內進行。

5.5.2小環刀深層取樣檢驗法

采用洛陽鏟在樁體中心鏟孔，從基礎底面起每隔1—1.5m用帶有長桿的小環刀分層取出原狀土樣，測試其干容重和壓實系數。

5.5.3開剖取樣檢驗法

開剖樁體分層(每層1—1.5m)取樣試驗，每層取樣不少于2個。

5.5.4夯擊能量檢驗法

填料的壓實系數D與施加給單位樁體的夯擊能N之間具有對數關系，其表達式為D=a+blogN。如果錘重已定，則夯擊能主要決定于填料的數量、夯錘實際落距(當夯錘提升高度一定時兩者互成反比關系)和夯擊次數。因此，只要測出夯錘的實際落距和擊數就可算出單位樁體的夯擊能。

檢驗后，如果20%不符合要求，則應采取補救措施，如加樁或用小樁管二次擠密等方法。

6結束語

太原南站站場地基灰土擠密樁處理加固工程， 2010年5月開工，2011年4月完工。通過試驗檢測，地基成孔擠密后達到一定壓實系數的樁間擠密土，其力學性質明顯改善，與天然狀態土相比，壓縮系數從0.033-0.061降低為0.009­-0.016,從高—中壓縮性降低為中—低壓縮性，濕陷系數從0.037-0.0113減小為0.003­-0.016，濕陷性已經消除或接近消除。擠密地基在容許荷載作用下其變形模量也比天然地基變形模量大2—4倍，灰土擠密樁地基的變形模量高達21—36Mpa。因此，采用灰土擠密樁處理加固濕陷性黃土地基是非常有效的。

參考文獻:《地基處理手冊》.中國建筑工業出版社.1998年

---
