摘要：結合某基坑工程實例， 對具體監測內容、監測點布置、監測方法等問題進行研究，分析討論了支護系統的安全穩定性判斷及合理的監測數據成果利用。

關鍵詞：基坑;監測;應用

0引言

隨著城市建設的發展，地價的日趨昂貴，大中城市對地下空間進行了不同用途的開發利用，如建筑多層地下室、地下鐵道、地下商場以及多種地下民用和工業設施等，導致基坑規模和開挖深度的增大，使臨時圍護結構變形和穩定問題變得復雜和突出，成為工程界的焦點問題之一。由于土體性質、地下水情況及工程周圍環境等的復雜性，根據地質勘察資料參數來確定的設計和施工方案，含有許多的不確定因素，因此，對在基坑工程施工過程中的支護結構位移及內力、地下水位、周圍建筑物位移等的監測已成保證工程建設安全進行必不可少的重要環節。

1基坑監測現狀

基坑監測技術應用較廣泛，絕大多數深基坑工程都進行了施工過程中的監測，通過設定監測項目的報警值，保障基坑工程、周圍建筑物及地下管線的安全。但是，目前大多數的基坑監測工作只是起到了保障基坑工程安全進行的作用，并未將監測成果進行全面的利用。目前多數監測人員，僅僅是機械的進行著收集資料和提交數據報表，判斷是否超過控制值以報警，未結合施工和地質情況對監測成果進行深入的理論分析，導致花費大量人力物力進行的監測工作不能真正發揮優化設計和及時反饋指導施工的積極作用。

2基坑監測的目的和內容

2.1 基坑監測的目的

(1)指導現場施工

隨著基坑開挖的進行，支護結構及周圍建筑物的變形逐步發展。監測工作可以全面了解開挖過程中支護結構的實際狀態，進而對基坑工程的穩定性進行評估，為整個工程的順利進行提供保證。監測過程中一旦發現異常情況，可及時采取必要的補救措施，防止事故的發生。當變形較小，監測數據非常理想的情況下，可以綜合各方面的意見，考慮調整設計，加大每步開挖的深度，達到縮短工期的目的。

(2)優化設計

將監測資料與設計計算值進行比較，評價整個基坑工程現階段的安全等級，進而考慮設計是否經濟合理，如果各方面條件允許，根據觀測資料修正設計參數，達到節省成本的目的。

(3)積累數據

通過多個基坑工程的監測，得到較為全面的監測數據，積累數據，為以后其他基坑工程的設計及施工提供第一手資料，達到最優化的設計及施工。

2.2 基坑監測內容

基坑監測的內容主要有 ：支護結構水平位移監測 、周圍建筑物變形監測等，對于一級安全等級的基坑工程需要對樁、墻內力，錨桿拉力，支撐軸力等進行監測。

2.2.1支護結構水平位移監測

(1)支護結構水平位移監測。圍護結構頂部水平位移是圍護結構變形最直觀的體現，因此，該部位監測是基坑監測工作中最重要的一個監測部分。監測時測點的布置和觀測間隔應遵循以下原則：支護結構頂部的水平位移觀測點應沿圍護結構的周邊布置，一般每邊的中部和端部均應布置觀測點，且觀測點間距不宜大于20m。觀測點宜設置在與圍護結構剛性連接的鋼筋混凝土冠梁上。根據基坑工程安全等級高低不同，對于一級基坑，基坑開挖過程中，每天監測一次;當位移較大時，每天觀測1～2次。

(2)支護結構深層水平位移監測。一般用測斜儀進行。支護結構深層水平位移觀測點應設置在結構受力、變形較大的部位，觀測點數量和間距視具體情況而定。

(3)支護結構沉降監測，用精密水準儀對圍護結構的關鍵部位進行沉降監測。

2.2.2周圍環境監測

(1)鄰近建筑物沉降和傾斜監測。觀測點布置根據建筑物體積、結構、工程地質條件、開挖方案等因素綜合考慮，一般在建筑物四角、沿外墻每10~15m處或每隔2~3根柱基上。觀測方法和觀測精度與支護結構的沉降觀測相同。

(2)鄰近建筑物裂縫監測。宜在裂縫兩側設置觀測標志。

(3)地下管線變形監測。觀測點應布置在管線的端點、轉角點和必要的中間部位。

2.2.3地下水位的觀測。地下水位觀測井宜設置在基坑的每邊中間和基坑中央，埋深一般與降水井點的埋深相同。

2.2.4支護結構應力監測。觀測點應設置在受力、變形較大且有代表性的部位。

2.2.5支撐結構受力監測。支撐軸力測點宜設置在主撐等重要支撐的跨中部位，每層支撐都應選擇幾個有代表性的截面進行測量。

3工程實例

3.1工程概況

某基坑工程位于濟南市天橋區。該項目采用筏板基礎�；�坑采用粉噴樁+土釘支護方案，基坑安全系數等級按2級。

3.2監測內容

根據現行國家規范規定，結合該基坑工程的具體情況及設計要求，監測項目主要有：①基坑支護結構頂部的水平位移②基坑支護結構頂部沉降。

3.3監測過程

(1)測點埋設

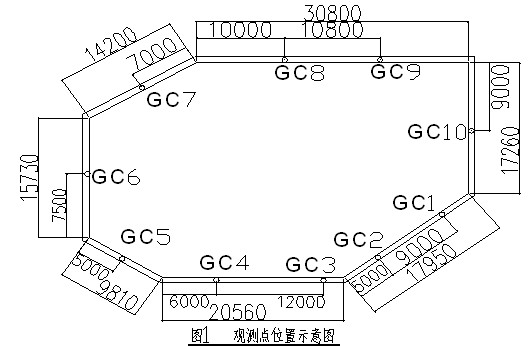

在現場設置永久性基準點2個，在粉噴樁樁頂上共設置10個觀測點(沉降觀測及水平位移觀測共用)。觀測點位置設置見圖1

(2)觀測次數

粉噴樁施工完畢后先進行 2次初值觀測，基坑觀測周期為基坑開挖期間每 1天觀測一次。如遇雨天提高觀測頻率�；�坑開挖完成后，結合天氣情況適當降低觀測頻率。

(3)結果分析

基坑開挖施工過程中，位移變化很小，最大點為GC4：18.3mm，最小點為GC8：13.3mm。 沉降值相對較大，最大點為GC9：21.62mm，最小點為GC2：9.42mm。在開挖過程中，位移較小，綜合各方的意見，結合現實情況，加快了開挖進度，為工程節省了時間和成本。根據基坑開挖完成后的觀測數據看出基坑支護結構位移及沉降已趨于穩定。

4結語

基坑的支護設計、施工及監測，在實踐中已逐漸形成統一的系統工藝流程，基坑監測是其中一個重要的組成部分。隨著人們對基坑監測及其周邊建筑物沉降觀測的重視，基坑監測工作將越來越細化。監測單位和監測人員將不再僅滿足于提供監測數據，還應加強對基坑水文地質的了解與分析、基坑與周邊相鄰建筑物關系的分析研究，能夠在提供及時有效數據的同時，根據正確可靠的結論，指導施工，優化設計，為社會節省時間，節約物資，提高服務質量和水平。

---
