摘要：強夯法是一種處理地基的有效方法。其具有適用性廣、處理效果好、工程造價低、工藝簡單、施工工期短等特點。本次結合黃陵煤化260萬噸/年焦化甲醇項目強夯地基處理工程實例，根據強夯現場施工中對夯點布置、夯點間距及夯擊次數等設計指標的分析總結，通過總夯擊次數和最后2-3擊平均夯沉量雙項質量控制等措施，談?wù)搹?qiáng)夯在濕陷性黃土地區施工質量的控制應用。

關鍵詞：濕陷性黃土;強夯;施工;質量控制

Abstract: This paper combine with the Huangling coal2600000 tons coking project of heavy tamping foundation treatment project as an example, based on dynamic compaction construction of tamping points arrangement, compaction spacing and compaction times and other design index analysis, through the total compaction times and finally the 2-3 hit the average settlement of dynamic compaction double quality control measure, to talk about dynamic consolidation in collapsible loess area construction quality control application.

Key words: collapsible loess; dynamic compaction; construction; quality control

中圖分類號：U213.1文獻標識碼： A 文章編號：2095-2104(2012)06-0020-02

概述

黃陵煤化260萬噸/年焦化甲醇項目位于陜西省黃陵縣店頭鎮，屬黃陵煤礦開采區范圍。該區域位于陜北黃土高原中部梁峁溝壑區，地勢兩側高、中間低。梁峁頂部為黃土，厚度一般小于10m，巖性為淺黃色、黃褐色粉土，疏松、大孔隙及垂直節理發育，屬中等濕陷性黃土。因所建項目地層為濕陷性黃土且局部屬煤礦采空區，設計采用強夯法進行地基加固處理。

一、強夯法原理及適用性

強夯法又稱為動力固結法或動力壓密法，是由法國Louis Menard公司于1969年首創的一種地基加固方法。這種方法是將一定重量的重錘以一定的高度自由落體向下，給予地基以強大的沖擊能量夯擊，使土體孔隙壓縮，結構瞬間破壞，孔隙水及氣體溢出，使土體顆粒重新排列。經有效壓密固結，從而達到提高土的強度和密實度，改善土的振動液化條件，提高地基承載力和消除失陷性黃土的濕陷性等目的。

強夯法適用于煤化工、堆料場、公路、機場、工業與民用建筑、油罐等地基處理面積大的工程，經濟技術效果顯著。適用于處理碎石土、砂土、低飽和度的粉土與粘性土、濕陷性黃土、素填土和雜填土等地基，在全國特別是西北黃土地區地基處理得以廣泛應用。

二、 強夯施工設計

2.1夯點布置及夯點間距確定。強夯夯點布置根據地基平面形狀分為正方形、三角形和梅花形等。不同能級的強夯采用不同的夯距，強夯能級分為1000KN.m、2000KN.m、3000 KN.m、4000 KN.m、6000 KN.m及8000 KN.m等。強夯處理范圍應大于建筑物基礎范圍，每邊超出基礎外邊緣的寬度宜為基底下設計處理深度的1/2至2/3，并不宜小于3m。根據經驗夯點間距可取夯錘直徑的2.5-3.5倍。同樣根據修正后的梅納公式計算夯點間距。

H = k√M×h/g

(式中：H——有效加固深度m;k——修正系數;M——錘重 KN;h——落距 m;g——重力加速度m/s2其;中修正系數k對于黃土取0.4 )

以3000KN.m能級強夯為例，根據經驗夯點間距為5—6m，側向位移隨距夯中心的距離增大而逐漸減小，當離夯心距離大于5m，責未發生明顯位移。根據試驗檢測結果，可以確定在最佳夯擊條件下夯點間距為5-6m為宜，這時能使夯擊下沉充分發揮，同時側向擠壓也發揮作用，從而達到土的豎向壓縮和橫向擠壓最佳效果。試驗檢測證實1000KN.m、2000KN.m、3000 KN.m能級的強夯其加固深度大約分別為4—4.5m、5-5.5m、6.5-7m。由此可見，黃土地區強夯夯點間距與其有效加固深度大體是一致的。

根據黃陵煤化項目焦場區域3000 KN.m強夯試驗檢測表明：(1)夯距相同，但夯點布置不同的強夯，其有效加固深度相差不大。3000 KN.m強夯夯點布置間距6m正三角形和6m正方形有效加固深度都在6-7m之間，但從土質改善情況正三角形夯點優于正方形。(2)在夯擊數與夯擊能級相同的條件下，強夯兩遍或強夯三遍然后搭接滿夯一遍，與強夯一遍然后搭接一遍地基加固效果基本相同。所以在強夯工程施工中，如果地質等條件允許，建議采用強夯一遍完成，不僅可以縮短施工周期，而且節省施工成本。

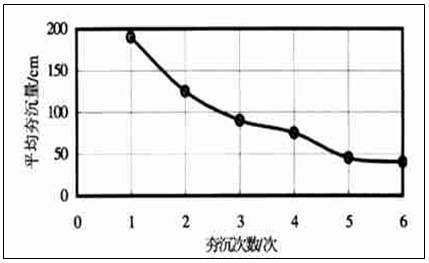

2.2夯擊次數確定。強夯法的夯擊次數應以夯坑的壓縮量最大、夯坑周圍隆起量最小為確定原則。現場可選取不小于400㎡試夯區3000KN.m強夯得到夯擊次數和夯沉量關系曲線(見圖1)。

確定夯擊次數的同時還應滿足下列條件：

(1)最后兩擊平均夯沉量不宜大于下列數值：?jiǎn)螕艉荒芗?jí)小于4000 KN.m時不大于50mm;單擊夯能級4000 -6000KN.m時不大于100mm單擊夯能級大于6000 KN.m時不大于200mm。

(2)夯坑周圍地面不應發生過大隆起。

(3)不因夯坑過深而發生提錘困難。

(4)強夯夯擊遍數應充分考慮地基土質及含水率情況。

(5)夯擊點布置及夯擊次數與夯實效和施工費用有直接關系。

(6)強夯兩遍之間應有充分的間隔時間。其主要取決于土中超靜孔隙水壓力的消散時間。對濕陷性黃土和透水性差的粘性土地基，消散時間不少于3-4周;對透水性好的砂性土可兩遍連續夯擊。

2.3 施工機械配置。該工藝主要采用帶有自動脫鉤裝置的50-100t履帶式吊車并配備自重為20-45t、直徑為2.5m的夯錘組成強夯機進行施工。在履帶式吊車的臂端設置輔助門架，以防止落錘時機架傾覆。該工藝施工周期短、工藝簡單、人員配備少、施工造價低、工程質量易控制等廣泛應用于濕陷性黃土地區施工。

強夯工程主要機具設備表如下：



序號	名   稱	規 格/型號	單位	數量	備     注
1	履帶起重機	50-100t	臺	2	配20-45t夯錘
2	夯錘	直徑Ф2.5m	個	2	強夯沖擊力為1000-8000KN·m
3	推土機	T140	臺	2
4	壓路機	YZ18C	臺	1
5	全站儀	拓普康GTS-332N			測量放線
5	水準儀	DSZ2	臺	1	高程控制



三、施工工序及工藝

強夯施工工藝流程圖如下：場地平整-→測量放線-→夯前標高-→夯點測放-→夯機就位-→主夯施工-→控制夯擊次數及夯沉量-→完成夯點1強夯-→完成所有夯點施工-→場地清理、平整-→夯機就位-→滿夯施工-→場地平整-→夯后標高測量-→交工驗收

四、施工質量控制

為了確保強夯地基的施工質量，必須采取雙項指標控制：控制每點最低夯擊數和每點最后2擊或3擊的平均夯沉量。

只設單項指標不能更好的控制強夯施工質量。如果只控制每點夯擊數，則由于地質的不均勻及土質含水量的影響，在同一夯擊次數下，經強夯后的土質仍然是不均勻的。對于夯沉量大的夯點，即使已經滿足最低夯擊數，還需進行繼續夯擊。直到每個夯點均滿足最后2擊或3擊平均夯沉量設計要求(不大于50mm)。如果只以最后2擊或3擊平均夯沉量來控制。有時會因強夯中出現的假象而達不到夯實加固深度的目的。

(1)強夯前，應根據地基土的性質與工程設計要求，選擇具有代表性的地段進行試夯。試夯面積不小于400㎡。

(2)施工前必須對施工機械設備進行安裝與調試。檢測夯錘的重量及錘底的面積，場地進行初步整平。對原地基土取樣分別進行物理性能分析。

(3)夯擊時，夯擊點中心偏移應小于150mm。

(4)若地表層較濕或含水量較大時，在進行強夯前應鋪設10-20cm厚的碎石或建筑垃圾，然后進行夯擊。

(5)夯擊完后，應測量夯坑深度、夯點間距、最后2擊或3擊平均夯沉量，合格后方可進行下一夯點施工。

(6)所有主夯點施工完畢后，現場進行推土機就地整平。為了保證夯區總體下沉量的準確性，要求不能將施工區域外的土推入也不得將施工區域內的土推出。

(7)滿夯施工時要求每錘搭接1/3錘徑進行，保證整個場地強夯密實。

(8)強夯處理范圍應大于建筑物基礎范圍，每邊超出基礎外邊緣的寬度宜為基底下設計處理深度的1/2至2/3，并不宜小于3m。

(9)滿夯結束后整平場地，濕陷性黃土地基強夯結束后，經3-4周消散期后方可進行承載力及動力觸探等檢測。

五、結束語

黃陵煤化260萬噸/年焦化甲醇項目焦場通過3000KN.M強夯強夯處理地基后，經現場試驗檢測：地基承載力特征值不小于200Kpa,壓縮模量Es不小于12Mpa，地基承載力和地基壓縮模量均達到設計要求。

強夯施工技術含量低，施工設備及工藝簡單，質量管理易控制。可用于加固各種填土、濕陷性黃土、碎石土、砂土、軟土及建筑垃圾等地基，特別對非飽和土加固效果顯著。強夯法使地基土的孔隙比人為降低，是消除濕陷性的有效處理方法。對消除工后沉降極為有利，是一種比較經濟的地基處理方法。

總之，強夯法在設計及現場施工中比其他方法應用更為廣泛、更為有效和更為經濟。已成為我國特別是西北地區常用的濕陷性黃土地基處理的方法。

參考文獻：

【1】濕陷性黃土地區建筑規范 GB50025-2004 建筑工業出版社

【2】建筑地基處理技術規范 JGJ79-2002 建筑工業出版社

【3】強夯法處理濕陷性黃土地基技術規程 DBJ 61-9-2008

---
