摘 要：軟土地區深基坑開挖支護驗算以土力學計算為主。目前雖然土力學在學術界研究存在學術爭議，但在工程實踐中深基坑支護驗算理論可認定為成熟理論。

　　但深基坑支護驗算涉及土質、土力模型甚多，數據不準、模型選擇不當，均影響驗算結果的準確性，增加了實際施工的不安全性。本文旨在通過杭甬客專寧波東站客整所桑田路立交中橋工程實踐，將理論計算數據與工程實測數據對比分析，以求發現其中規律或關系，為日后深基坑支護設計提供工程實踐依據和經驗參考。

　　關鍵詞：軟土深基坑 沉降位移變形 基坑支護 數據對比

　　1 工程概況

　　寧波東站客整所桑田路立交中橋位于寧波市江東區，屬海積平原。工程包括四孔框架和U型槽，自既有寧波東站桑田路立交中橋右側U型槽接出。U型槽和主體框架基坑深度6.7m(自營業線路基面至基底)，北側臨近營業線為寧波東站站線8道，基坑邊至線路中心9.5m�；�坑尺寸46m(順橋向)×(40~50m)(橫橋向)。

　　針對桑田路立交中橋基坑縱向跨度較大，無法加橫撐， U型槽為整體結構以及臨近營業線等特點，擬于營業線40m范圍內采用懸臂式鉆孔樁排樁支護，攪拌樁隔水。鉆孔樁長度23m，直徑80cm，樁間距1.0m，樁頂至基底5.2m。

　　現場平面情況如圖1 所示，剖面情況如圖2所示(按最不利情況)。

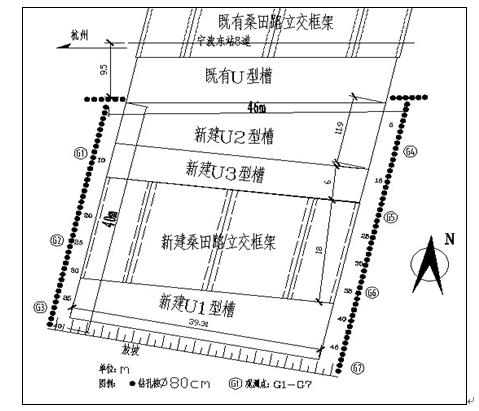

　　圖1 寧波東客整所桑田路立交中橋現場平面圖(單位：m)

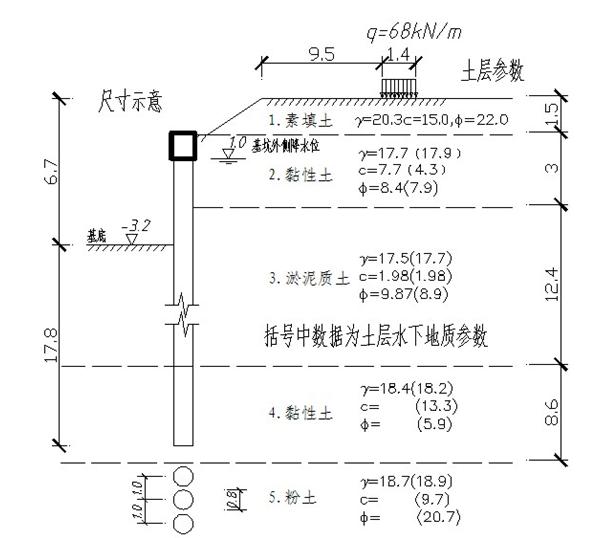

　　圖2寧波東客整所桑田路立交中橋基坑剖面圖(單位：m)

　　2 驗算的模型選取

　　基坑驗算過程涉及參數很多，選擇不同的參數或模型都會影響驗算結果。本文通過對實測數據與理論計算數據的對比，以求找出該地區更接近工程實際的力學模型，為日后類似基坑工程設計提供實踐參考。

　　對比數據：基坑位移量、沉降量和基坑穩定性。

　　對比模型：水土合算與水土分算的對比，經典土壓力法與彈性土壓力法的對比。

　　模型說明：

　　(1)水土合算與水土分算

　　水土合算：加權平均重度時，水位以下采用飽和重度，即浮重度，考慮水浮力作用。

　　水土分算：水位以下水壓力單獨考慮。采用如下計算公式，水壓力計算模型按《建筑基坑支護技術規程》只考慮靜水壓力。

　　主動土壓力：

被動土壓力：

 ，

　　式中：mj ——計算參數，當z_j時，取m_j＝z_j；z_j≥h時，取m_j＝h；

　　hwa——基坑外側水位深度;hwp——基坑內側水位深度;h——基坑深度;

　　hwa——計算系數，hwa≤h時，取1;hwa>h時，取零;γw——水的重度(kN/m³)。

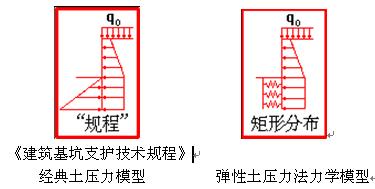

　　(2)經典法與彈性法土壓力基本模型

　　3 土壓力計算

　　該工程計算工況有兩種，工況1為：受營業線影響區域鉆孔樁防護;工況2：不受營業線影響鉆孔樁防護。本文以受營業線影響區域鉆孔樁防護計算數據為例。

　　3.1土壓力分析及參數確定

　　桑田路立交中橋所在地質土層參數如表1所示。層厚、重度、浮重度、粘聚力(水上/水下)、內摩擦角(水上/水下)、與錨固體摩阻力取值均根據地質勘查報告確定。

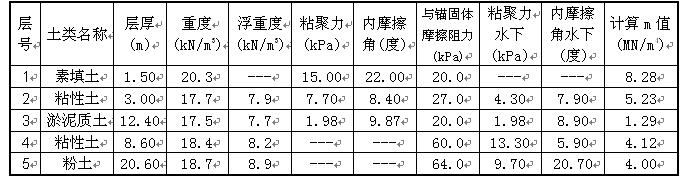

　　表1 土層參數表

　　注：m為彈性法計算系數：m=(0.2f2-f+c)/d，d為基坑底面位移量沉降值，取10mm。

　　3.2土壓力計算

　　采用《建筑基坑支護技術規程》(JGJ 120-99)所述土壓力計算方法計算：計算過程不詳述，計算結果如圖3所示：

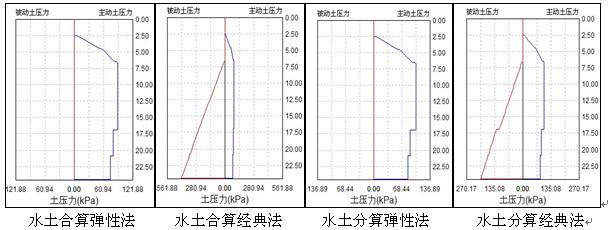

　　圖3 水土合算、合算模型土壓力計算結果

　　3.3 支護體系檢算理論值

　　3.3.1土壓力(合力)、位移、彎矩、剪力

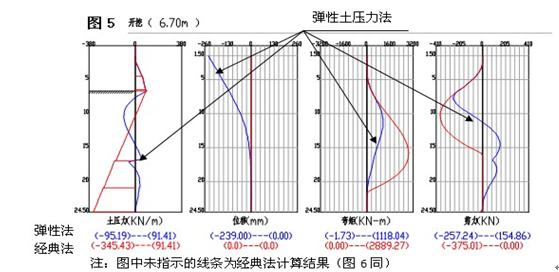

　　(1)水土合算模型，彈性土壓力法與經典土壓力法計算結果如圖5

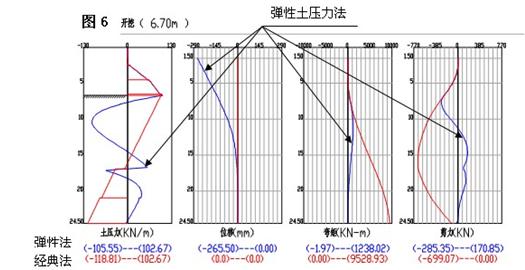

　　(2)水土分算模型，彈性土壓力法與經典土壓力法計算結果如圖6

　　(3)基坑支護體系位移量計算結果如表2

　　3.3.2地表沉降量、穩定性驗算

　　分別對水土合算、水土分算模型的地表沉降量進行計算，沉降量分別采用三角法、指數法和拋物線法進行計算，結果如表3所示。

　　分別對水土合算、水土分算模型的穩定性進行驗算，分別對整體穩定性、抗傾覆穩定性和抗隆起穩定性進行驗算。

　　整體穩定性計算采用瑞典條分法，應力狀態采用總應力法，條分法中的土條寬度為1.0m;抗傾覆穩定性驗算公式為Ks=Mp/Ma,Mp為被動土壓力對樁底的彎矩，Ma為主動土壓力對樁底的彎矩;抗隆起穩定性驗算采用Prandtl(普朗德?tīng)?公式，即：

　　穩定性計算結果如表3所示。

　     4  現場觀測數據

　　4.1觀測設置及觀測規則

　　觀測點設置于鉆孔樁冠梁頂部，電沖錘打孔埋入觀測點，保證其與冠梁同時移動。杭州側冠梁長40m，埋入3點，自北向南編號為G1~G3;寧波側冠梁長50m，埋入4點，編號G4~G7，共埋入7點，如圖1所示。

　　觀測方法：全站儀測量觀測點初始值讀數，基坑開挖時(后)再測量觀測點讀數，所得讀數與初始值讀數對比得到平面位移及沉降量。觀測頻率為每2小時觀測1次。

　　4.2觀測數據

　　基坑范圍較大，并非一次開挖完成，各觀測點開挖后第一次數據均為對應觀測點位基坑挖至基底后半小時內測得，以后每2小時觀測1次。

　　由于第4次以后的觀測位移值均接近為0，變化曲線收斂，表6中只顯示前3次的觀測結果。另外，基坑實際穩定性良好。

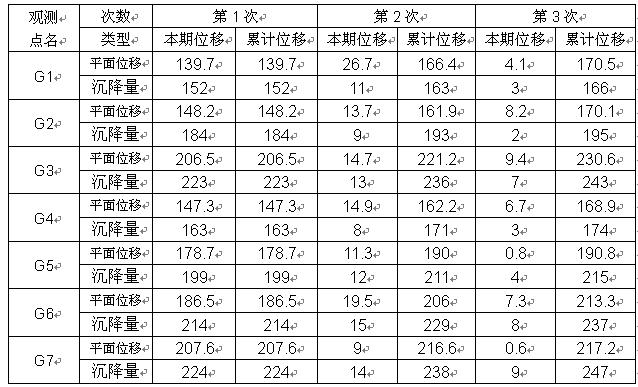

　　表2 各觀測點當期位移及累計位移(單位：mm)

　　4.3 觀測值與理論值對比

　　本文通過平面位移、地表沉降、基坑穩定性三個方面的對比，以求觀察水土分算、合算兩種模型與實際數據的契合度，從而得出哪種模型更接近與該工程地質實際。

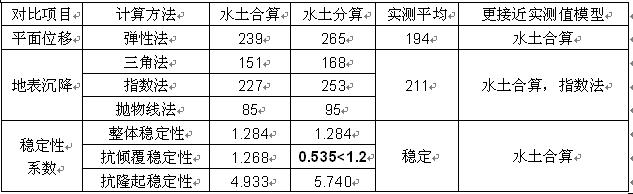

　　表3 理論計算值與實測值對比表(單位：mm)

       注：經典法無法計算平面位移。穩定系數以大于1.2為穩定標準。

　　5 結論

　　從表2的數據中可以看出：基坑開挖后，基坑支護體系的主要水平位移量及地表沉降是在開挖后的很短時間內完成的(約20分鐘)。這一結論表明：對位移量有較高要求的基坑，開槽加撐的及時性非常重要。

　　由于該基坑為一側不封閉基坑(南側放坡)，因此約靠近南側的觀測點顯示的位移、沉降量越大。對大面積不封閉基坑，還應考慮不封閉端冠梁剛度減小帶來的影響。

　　從表3的對比分析來看，該工程基坑采用水土合算法更接近于工程實際，而水土分算模型的土壓力明顯較水土合算模型土壓力大，因此對支護體系的要求相對較高，且兩種計算模型在計算時均較實際偏安全，水土合算平面位移計算值為239>max(G1：G7)=230.6(mm)。從安全角度講理論外力越大，實際支護體系越安全。但同時，在施工中利用技術理論設計出最經濟且安全的基坑支護措施又是施工單位獲得效益的源泉，也是技術人員工作的重要組成部分。

　　參考文獻

　　[1] 中華人民共和國 行業標準，建筑基坑支護技術規程，JGJ 120-99，1999

　　[2] 劉建航、侯學淵著，基坑工程手冊，中國建筑工業出版社，1997.4

---
