摘要：本文重點的回彈法的概念、原理、特點、影響檢測強度值的因素和提高回彈法檢測混凝土抗壓強度精確度應注意的問題及在執行《回彈法檢測混凝土抗壓強度技術規程》中存在的問題進行了探討。

　　關鍵詞：混凝土強度檢測 回彈法

　　1 概述

　　1.1 原理

　　由于混凝土的抗壓強度與其表面硬度之間存在某種相關關系，而回彈儀的彈擊錘被一定的彈力打擊在混凝土表面上，其回彈高度(通過回彈儀讀得回彈值)與混凝土表面硬度成一定的比例關系。因此以回彈值反映混凝土表面硬度，根據表面硬度則可推求混凝土的抗壓強度。

　　1.2特點

　　用回彈法檢測混凝土抗壓強度，雖然檢測精度不高，但是設備簡單、操作方便、測試迅速，以及檢測費用低廉，且不破壞混凝土的正常使用，故在現場直接測定中使用較多。

　　影響回彈法準確度的因素較多，如操作方法、儀器性能、氣候條件等。為此，必須掌握正確的操作方法，注意回彈儀的保養和校正。

　　《回彈法檢測混凝土抗壓強度技術規程》( JGJ/T23-2001)中規定：回彈法檢測混凝土的齡期為14d～1 000d，不適用于表層及內部質量有明顯差異或內部存在缺陷的混凝土構件和特種成型工藝制作的混凝土的檢測，這大大限制了回彈法的檢測范圍。

　　另外，由于高強混凝土的強度基數較大，即使只有15% 的相對誤差，其絕對誤差也會很大而使檢測結果失去意義。

　　1.3影響檢測強度值的因素

　　回彈法是根據混凝土結構表面約6mm 厚度范圍的彈塑性能，間接推定混凝土的表面強度，并把構件豎向側面的混凝土表面強度與內部看做一致。因此，混凝土構件的表面狀態直接影響推定值的準確性和合理性。

　　1.4原材料

　　水泥:水泥品種對回彈法測強的影響，還存在爭議。一種觀點認為，只要考慮了碳化深度的影響，可以不考慮水泥品種的影響。

　　細集料:已有的研究表明，只要普通混凝土用細集料的品種和粒徑符合《普通混凝土用砂、石質量標準及檢驗方法》( JGJ52-2006)的規定，對回彈法測強的影響不顯著。

　　粗集料:目前，人們對粗集料品種的影響還沒有一致的認識。一般在制訂地方測強曲線時，結合具體情況予以考慮。

　　1.4.1外加劑

　　在普通混凝土中，外加劑對回彈法測強的影響不顯著。摻有外加劑的混凝土測強曲線比不摻者的強度偏高1.5 M Pa～5 M Pa。這對于采用統一測強曲線進行的回彈法檢測，所得混凝土強度的安全性是可以接受的。

　　1.4.2成型方法

　　總體上，不同強度等級、不同用途的混凝土混合物，應有各自相應的最佳成型工藝。但是只要混凝土密實，其影響一般較小。噴射混凝土和表面通過特殊物理方法、化學方法成型的混凝土，統一測強曲線的應用要慎重。

　　1.4.3養護方法及濕度

　　混凝土在潮濕的環境或水中養護時，由于水化作用較好，早期和后期強度均比在干燥條件下養護得高，但表面硬度由于被水軟化而降低。不同的養護方法產生不同的濕度對混凝土強度及回彈值都有很大的影響。標準養護與自然養護的混凝土含水率不同，其強度發展不同，則表面強度也不同。在早期，這種差異更明顯。濕度對混凝土的強度影響較大，但隨強度的增加，濕度的影響逐漸減小。

　　1.4.4碳化及齡期

　　水泥一經水化游離出大約35% 的氫氧化鈣，它對混凝土的硬化起了重大的作用。已經硬化的混凝土表面受到二氧化碳的作用，使氫氧化鈣逐漸變化，生成硬度較高的碳酸鈣，即發生混凝土的碳化現象，它對回彈法測強有顯著的影響。

　　碳化使混凝土表面硬度增加，回彈值增大，但對混凝土強度影響不大，從而影響混凝土強度與回彈值的相關關系。不同的碳化深度對其影響不一樣。對不同強度等級的混凝土，同一碳化深度的影響也有差異。

　　國外消除碳化影響的做法是磨去混凝土碳化層或不允許對齡期較長的混凝土進行測試。我國是用碳化深度作為一個測強參數來反映碳化的影響。雖然回彈值隨碳化深度的增加而增大，但碳化深度達到6mm ，這種影響基本不再增長。

　　1.4.5泵送混凝土

　　根據福建省建筑科學研究院的試驗研究，對于泵送混凝土用測區混凝土強度換算得出的換算強度值普遍低于混凝土的實際抗壓強度(試件強度)值。換算強度值越低，誤差越大，且正偏差居多。

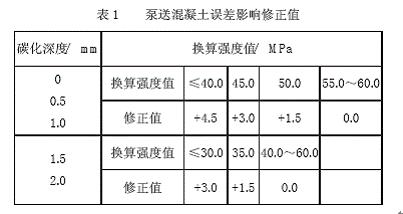

　　當換算強度值在50MPa 以上時影響減小。誤差修正可以按表1執行。

　　1.4.6混凝土表面缺陷

　　根據檢測經驗，構件混凝土局部表面偶爾出現異常狀態，強度異常低，在分析排除施工或材料異常的情況下，應考慮存在混凝土表面與內部強度差異較大的可能。造成表面強度局部異常的常見原因有施工振搗過甚，表面離析，砂漿層太厚，局部混凝土表面潮濕軟化，構件表面粗糙，檢測前未按要求認真打磨等操作失誤或測區劃分錯誤�；炷�土表層強度幾乎不影響構件的承載力和剛度，因此若仍按規程以測區強度最小值來推定，必然過于保守，可能導致錯誤決策，故有必要先進行異常值的判斷，當判定屬于數據異常時，有條件的可采取鉆芯法進一步檢測。

　　1.4.7混凝土結構中表層鋼筋對回彈值的影響

　　采用回彈儀所測得的回彈值只代表混凝土表面層2cm ～3cm的質量。因此，在實際工作中，鋼筋對回彈值的影響要視鋼筋混凝土保護層厚度、鋼筋直徑及疏密程度而定。如果在工程施工中，按規定混凝土中鋼筋保護層厚度普遍大于20 mm ，用回彈儀進行對比回彈，混凝土回彈值波動幅度不大，可視為沒有影響。在通常的情況下，混凝土保護層厚度基本大于規范規定值，在回彈檢測混凝土強度過程中，對鋼筋的影響可忽略不計。

　　2提高回彈法檢測混凝土抗壓強度精確度應注意的問題

　　2.1 回彈儀的率定試驗

　　測試前必須進行回彈儀的率定試驗。回彈儀的質量及測試性能直接影響混凝土強度推定的準確性,只有性能良好的回彈儀才能保證測試結果的可靠性�；貜梼x的標準狀態應是在洛氏硬度HRC 為60 ±2 的標準鋼砧上,垂直向下彈擊三次,其平均率定值應為80 ±2 ,否則回彈儀必須進行調整或校驗。在單個構件檢測中,一般只需測試前進行率定即可,但在大批量檢測時,由于受現場灰粉及回彈儀自身穩定性等因素的影響,隨著工作時間的延長,回彈儀的工作狀態逐漸低于標準狀態。有時一個批量檢測項目檢測前后回彈儀率定值的差異較大,從而導致測試結果偏低。因此,在大批量檢測時,應隨身攜帶標準鋼砧,以便隨時進行率定檢測,適時更換,從而保證檢測結果的精確性。

　　2.2選擇測區

　　檢測構件布置測區時,相鄰兩測區的間距應控制在2 m以內,測區離構件端部或施工縫邊緣的距離不宜大于0. 5 m且不宜小于0. 2 m;測區應選在使回彈儀處于水平方向檢測混凝土澆筑面,并選在對稱的兩個可測面上,如果不能滿足這一要求時,也可選在一個可測面上,但一定要分布均勻,在構件的重要部位及薄弱部位必須布置測區,并應避開預埋件。當遇到薄壁小構件時,則不宜布置測區,因?yàn)楸”跇?gòu)件在彈擊時產生的振動,會造成回彈能量的損失,使檢測結果偏低。如果必須檢測,則應加以可靠支撐使之有足夠的約束力時方可檢測。

　　2.3 碳化深度值的測量

　　碳化深度值的測量準確與否與回彈值一樣,直接影響推定混凝土強度的精度。在碳化深度的測試中,注意其深度值應為垂直距離,而非孔洞中呈現的非垂直距離�？锥磧�(nèi)的粉末和碎屑一定要清除干凈之后再測量,否則將難以區分已碳化和未碳化的界線,造成較大的測試誤差。測量碳化深度值時最好用專用測量儀器,不能采用目測方法。還有一種情況應特別注意,在檢測已用粉刷砂漿覆蓋的構件碳化深度時,由于測試面受水泥砂漿的充填滲透影響,其表層含堿量較高,而用于碳化測試的酚酞酒精溶液遇堿即變紅,極易使人產生視覺誤差,認為其碳化深度值很小。如果認真觀察測試孔,可發現外表層顏色較深,而孔內混凝土所變的顏色較淺,這顏色較淺部分的厚度即為混凝土實際的碳化深度。這一點細微的差別,檢測人員一定要注意區分。

　　2.4測試異常時,需與鉆芯法配合使用

　　現行的工程施工中,普遍采用膠合板面的大模板,此種模板密閉性能極好但不透氣,振搗過程中產生的氣泡聚集在混凝土表面和大模板之間,不易排出,致使拆模后在混凝土表面存在大量的微小氣孔,使混凝土表面不是很密實,如果混凝土養護跟不上,混凝土表面將不能有效地進行水化反應,不僅有粉化現象,而且混凝土碳化深度較大,造成混凝土表面強度低。如我縣保障性住房框架結構1#樓,在使用回彈儀抽檢三層剪力墻混凝土?xí)r發現,全部抽檢構件混凝土表面強度都比較低,只達到原設計強度等級的72 %。經查施工技術資料,該工程的混凝土配合比以及使用的原材料均不存在問題,施工單位混凝土攪拌后的管理也比較到位,遂用鉆芯法取樣復檢,芯樣上觀察,混凝土表層10 mm 較疏松。內層較為堅硬,芯樣檢測結果是實際混凝土抗壓強度符合原設計強度等級,從而避免了一次誤判。

　　2.5修正混凝土回彈值

　　近年來,隨著城市泵送混凝土使用的普及,采用回彈法按測區混凝土強度換算值表推定的測區混凝土強度值將明顯低于其實際強度值。這是因?yàn)楸盟突炷�土流動性�?粗骨料粒徑較小,砂率增加,混凝土的砂漿包裹層偏厚,表面硬度較低所致。因此在運用回彈法檢測混凝土強度時,必須要事先了解到施工單位澆注混凝土的方式,并注意修正。另外,當檢測時回彈儀為非水平方向且測試面為非混凝土側面時,一定要先按非水平狀態檢測時的回彈值進行修正,然后再按角度修正后的回彈值進行不同澆筑面的回彈值進行修正,這種先后修正的順序不能顛倒,更不能用分別修正后的值直接與原始值相加或相減,否則將造成計算錯誤,影響對混凝土強度的推定。

　　3在執行《回彈法檢測混凝土抗壓強度技術規程》(JGJ/T23-2001)(以下簡稱《規程》)中存在的幾個問題

　　3.1檢測表面受害的結構混凝土

　　回彈法檢測混凝土強度， 是通過回彈儀測定混凝土表面硬度， 進而推定其抗壓強度的方法。它的使用前提是要求被檢測結構或構件混凝土的內外質量一致。因此，當混凝土表面受害， 內外部質量有明顯差異時， 不允許使用回彈法檢測�；炷�土表面受害包括： 化學腐蝕、火災及硬化期間受凍等。如果混凝土表面受害仍用回彈法檢測， 其結果會造成誤判。例如我縣仙師中學教學樓澆筑C25混凝土圈梁時， 由于冬季施工措施不當， 而使混凝土表層受凍， 解凍后回彈檢測其抗壓強度為22.8M Pa， 取芯樣檢測的強度為27.5M Pa。兩種檢測方法的結果出現較大差異。如果按回彈法檢測結果勢必要判為不合格而進行處理， 造成不必要的浪費。因此， 遇到表面受害的混凝土檢測，應選用取芯樣、超聲波等方法進行。如果條件不具備， 必須對混凝土表面進行處理， 達到內外一致后， 才能進行回彈檢測。

　　3.2回彈代替留置試塊

　　《規程》中規定：“本規程適用于工程結構中的普通混凝土抗壓強度的檢測。”據此， 有的施工單位就用其代替施工過程中混凝土試塊的留置， 這是一種對《規程》的錯誤理解。結構混凝土強度的檢驗與評定， 應按國家標準《混凝土結構工程施工及驗收規范》(GBJ 50204—2002) 及《混凝土強度檢驗評定標準》(GB/T50107-2010)執行。當對結構混凝土強度有懷疑或留置的試塊數量不足時， 才可按《規程》進行檢測， 檢測結果可作為處理混凝土質量的一個依據。隨著質檢監督力度的加大， 由回彈法檢測代替留置試塊的現象逐漸減少，但在中小工程中還時有發生。

　　3.3 檢測方法有誤

　　按照《規程》規定， 回彈檢測的方法有兩種： 一是單個檢測， 二是抽樣檢測。單個檢測適用于單獨的結構或構件， 如現澆整體煙囪、水塔、連續墻及結構中的柱、梁、板、基礎等。抽樣檢測適用于相同的生產工藝條件下，混凝土強度等級相同，原材料配合比、成型工藝、養護基本一致且齡期相近的同類構件。單個構件檢測并進行評定較容易掌握， 而抽樣檢測往往在檢測批的劃分上出現偏差， 也就是在“齡期相近”和“同類構件”的掌握上出現錯誤。有人在檢測時， 對一棟樓房不論施工期長短， 都作為一批檢測， 這是錯誤的。因?yàn)?ldquo;一批”結構或構件， 往往延續時間較長， 而回彈法測試一般在一天或幾天內完成，所評定的混凝土強度， 是在一天或幾天內該結構或構件所達到的“及時強度”。對于施工延續時間較長、對同一設計強度的混凝土來說，如果用在相同幾天內測試的“及時強度”來評定這“一批”結構或構件的強度， 顯然是不正確的。另有檢測者對同層梁、柱、陽臺等構件混合抽樣檢測，進行總體評定也是不正確的。

　　關于“齡期相近”的含義， 是在劃分抽樣檢測的范圍時， 一般可按施工齡期的前后相差在15% 以內掌握，超過15% 時可另劃分檢測范圍， 或按單個構件檢測。“同類構件”是指在檢測范圍內， 配筋、外形尺寸等基本相同或同一型號的結構或構件。例如現澆多層鋼筋混凝土框架結構， 需要對每層的混凝土強度進行檢測時，可根據需要對該層的同類柱子或同類梁等構件，采取抽樣方法分別進行總體評定。

　　4 結束語：

　　綜上所述，回彈法是目前建筑工程中對混凝土強度進行檢測的最簡單、最實用的檢測方法，但在實際應用中應注意消除影響其準確度的各種因素，以確保其能較真實反映被測結構混凝土的實際強度。

　　參考文獻：

　　[1]《回彈法檢測混凝土抗壓強度技術規程》( JGJ/T23-2001)

　　[2]《混凝土結構工程施工及驗收規范》(GBJ 50204—2002)

　　[3]《混凝土強度檢驗評定標準》(GB/T50107-2010)

---
