摘要：本文通過查閱相關資料，結合工程實例，對橋梁工程進行設計，主要包括主線橋附屬結構設計及橋梁耐久性設計等，提出了橋梁設計注意事項，以期更好地確保橋梁工程設計的合理性。

　　關鍵詞：橋梁工程,設計,質量控制

　　一、工程概況

　　某橋梁工程所在位置內水資源較豐富，區內屬淺丘洼地型，丘峰坡度小于25度，丘峰間洼地寬淺，有孤峰殘丘零星散布。在區內和周邊市場區內有豐富的水泥、鋼材、木材等建設材料，并有豐富的砂石料資源。施工土石等材料絕大部分可就地取材，工程材料來源豐富、可靠。本工程距城市建成區相對較近，存在一定的拆遷量，區內交通便利，施工用水、用電等供應方案可靠，具備施工條件。本項目所經過區域地形變化較大，沿線不可避免存在高邊坡。從沿線的地質情況看，路段工程邊坡較多。區內未發現大面積地面沉陷和塌陷，由于場區灰?guī)r和白云巖巖溶發育、含水豐富、水位高、季節性變化大，在大量抽取地下水的作用下，極易在土層中形成土洞。

　　二、橋梁工程的布置與設計

　　設計線位是在原有規劃線位進行小范圍的變動和調整的原則上開展。對工程進行平面布置，保持道路整體線型流暢，有利于規劃物流園區地塊使用，提升道路建設的經濟效果，并且能提升城市景觀環境，很好地提升城區整體形象。某段全線設12個交點，最大平曲線半徑為3000米，最小平曲線半徑為600米，設有緩和曲線并且不設超高。根據工程實際和項目要求，其中橋梁工程共分為兩部分，主體工程由上跨高速橋梁工程段和上跨高鐵橋梁段組成。根據設計規范和工程特點，分別從橋梁的總體布置和上、下部結構對其進行設計。

　　(一)跨高速橋梁

　　1. 總體布置

　　本橋梁工程位于某大道延伸段道路K1+300處，為跨越高速公路而修建，橋梁全長213m，橋面全寬54m，按為左右兩幅布置。右幅橋梁按橋起點樁號為K1+196，終點樁號為K1+409，右幅橋梁長213m;左幅橋梁按橋起點樁號為K1+193，終點樁號為K1+405，左幅橋梁長212m。橋梁上部結構均采用40m現澆連續箱梁，全橋共計兩聯(3×40m+2×40m)。全橋面積共計11262.5m2，橋梁與道路斜交，斜交角為5°。

　　2. 上部結構

　　上部結構共兩聯橋梁組成：第1聯箱梁采用3×40m等截面直腹式預應力砼箱梁;第2聯箱梁采用2×40m等截面直腹式預應力砼箱梁。箱梁為部分預應力混凝土A類構件。箱梁為單箱5室斷面，頂寬26.5m，底寬21.5m，懸臂板寬2.5m。梁高均為2.2m，箱梁頂板厚0.25m，底板厚0.22m。腹板厚0.5m，靠近支點處加寬至0.8m。懸臂板端部厚0.25m，懸臂板根部厚0.6m�？v向預應力鋼束分為腹板束、頂板束與底板束，采用后張法的施工工藝。

　　3. 下部結構

　　(1)5、6、11號橋臺均為重力式U型橋臺，樁基礎，0號橋臺采用埋置型橋臺，樁基礎;橋墩均采用柱式墩，樁基礎，樁長定為20m;(2)橋臺臺身采用C25混凝土，承臺、樁基礎、臺帽、墊石及擋塊采用C30混凝土，橋墩采用C40混凝土，楔形塊采用C50混凝土;(3)橋臺與路堤銜接，臺后填土較高，為了防止填方沉降后引起橋頭跳車和避免沖擊對橋臺的損害，臺后設置長度為6m的鋼筋混凝土搭板。

　　(二)跨高鐵橋梁

　　1. 總體布置

　　該橋梁工程位于某大道延伸段道路工程上，為跨越高鐵而修建。橋梁位于道路樁號K1+628處，單幅橋梁寬16.5m，全橋共由10幅組成，橋梁全寬165.18m，上部結構采用跨徑1-40m的預應力砼簡支小箱梁，橋梁沿高鐵布置，上跨鐵路隧道，采用預制吊裝施工。該橋梁于道路K1+625.2處上穿鐵路隧道，其控制標高為1268.986m;于道路K3+380處下穿鐵路，控制標高1271.013m。

　　2. 上部結構

　　橋梁采用1-40m的簡支小箱梁。小箱梁梁高2m，預制邊跨中梁與中跨中梁頂板寬2.4m，底板寬1.0m;跨中頂板厚0.18m，底板厚0.18m，腹板厚0.18m，梁端頂板厚0.32m，底板厚0.32m，腹板厚0.32m。為減輕安裝重量和增加橫向整體性，在各箱之間設橫向濕接縫。為滿足錨具布置的需要，箱梁端部在箱內側方向加厚，腹板內預應力鋼束除豎向彎曲外，在主梁加厚段尚有平面彎曲。錨固面應在兩個平面上傾斜，以使預應力鋼束張拉時垂直于錨固端面。箱梁為部分預應力混凝土A類構件，各箱之間設橫向濕接縫用來減輕安裝重量和增加橫向整體性。

　　3. 下部結構

　　橋臺采用重力式U型橋臺和埋置型橋臺，基礎為樁基礎，樁徑分別為1.5m和1.8m。樁基施工采用水磨鉆施工，橋樁基礎距隧道邊墻凈距不小于10m;靠近隧道邊墻側樁基底標高位于隧道仰拱底部以下，且樁底標高低于1266m。

　　三、主線橋附屬結構設計

　　(1)橋頭搭板。全線所有橋梁與路基銜接處均設置搭板。根據橋頭填土高度，結合橋梁規模，橋梁搭板采用厚30cm，長5m規格;(2)橋梁伸縮縫裝置采用FD-80及FD-160型伸縮縫;(3)欄桿。橋梁欄桿根據橋位所處城市建筑風格以選擇與之匹配的欄桿樣式，或采取同一道路上的橋梁采用同一欄桿樣式的方式進行選擇;(4)橋面防水及排水。整個橋梁均設置縱坡和橋面橫坡外，將雨水引至橋面兩側或路緣石邊緣，并采用泄水管排除橋面雨水;(5)橋面鋪裝。橋面鋪裝為雙層鋪裝，基底采用8cm厚的C40混凝土現澆層，全斷面鋪設，基底上噴涂防水層。基底上面層為10cm厚的瀝青混凝土，采用兩層結構，4cm厚的SBS改性瀝青混凝土+下面層6cm厚中顆粒瀝青砼，鋪裝總厚度為18cm。人行道鋪裝：3cm人行道彩磚+2cm砂漿。

　　四、橋梁耐久性設計

　　橋梁結構耐久性與工程質量同等重要，在橋梁設計施工過程中需給予充分重視。公路橋涵的設計基準期是100年，本項目環境類別為I類，根據本項目環境分類及作用等級進行了耐久性設計。

　　(一)混凝土耐久性設計措施

　　混凝土結構在受力時不可避免都會產生裂縫，只要裂縫處于一定范圍內，結構的運行對耐久性是不會產生影響的，因此，應提供足夠的鋼筋量(最小鋼筋量)用于保證裂縫很好地分布。裂縫寬度的最終驗算要基于最終鋼筋面積和正常使用荷載下鋼筋的應力。按前文中確定的最小混凝土保護層，根據規范要求，計算得出的最大可接受裂縫寬度應為0.20mm。

　　(二)其他結構的耐久性設計措施

　　(1)支座。應易于檢查和維護，也應易于更換。采用板式橡膠支座或盆式橡膠支座的適用壽命一般為30年。在設計中應預留更換支座時臨時千斤頂?shù)奈恢谩?/p>

　　(2)排水系統。所有接近水平的頂部表面應有足夠的坡度以便于雨水流動和排放。

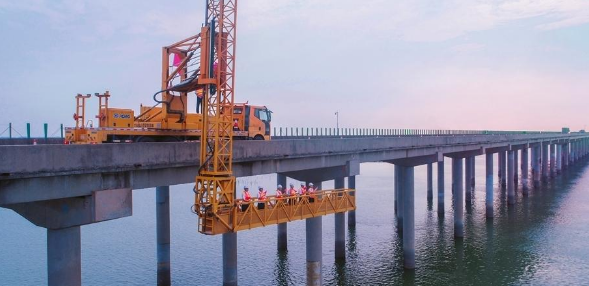

　　(3)檢修和維護設施。橋梁壽命期內應對結構進行定期的檢修和維護管理。檢修和維護通道是保證橋梁正常運行的基本措施，設計時需加以考慮，確定其設置的原則。

　　五、橋梁設計注意事項

　　為確保工程的施工進度和安全，橋涵建筑物需滿足相應的設計規范，同時也需對混凝土澆筑時采取必要的防護措施�；炷�土施工前應進行混凝土最佳配合比設計和試驗，并嚴格控制混凝土水灰比和坍落度，對拌合混凝土的骨料品質、粒徑等必須嚴格篩選，同時綜合考慮施工順序、工期安排、環保影響等各種因素，通過試驗，保證混凝土強度。建議拌制過程中添加適量的混凝土外加劑提高混凝土的性能，如減水劑和抗裂型防水劑等。此外，為了降低水化熱，避免早期混凝土收縮造成開裂，可適當摻加粉煤灰礦物質拌和料。對混凝土的質量和外觀進行嚴格控制，混凝土澆筑時應保證澆筑進度和振搗密實，所有工作縮縫應認真鑿毛、洗凈、吹干，確保新老混凝土的結合強度，并應注意混凝土的養護。

　　結語

　　綜上所述，本文在對橋梁設計內容進行分析的基礎上，論述了主線橋附屬結構設計、橋梁耐久性設計，最后提出了相關注意事項。應在混凝土施工前，進行混凝土最佳配合比設計和試驗，并嚴格控制混凝土水灰比和坍落度，對拌合混凝土的骨料品質、粒徑等必須嚴格篩選，綜合考慮施工順序、工期安排、環保影響等各種因素，通過試驗，保證混凝土強度，同時橋梁設計中還應注重對耐久性的設計�？偠�言之，通過本文的分析論述，以期可以對其他橋梁設計提供參考。

　　參考文獻

　　[1]李萬德.探究橋梁設計中的安全性和耐久性[J].科學技術創新，2019(34).

　　[2]蘆科.道路橋梁設計中常見的問題及分析[J].居舍，2019(34).

　　[3]張實.公路橋梁設計的安全性和耐久性分析[J].林業科技情報，2019(04).

　　作者：錢虎
