摘要：擋土墻是一種常見的路基支擋構造物，當基礎埋置深度或擋土墻基底應力驗算不滿足相關規范及工程要求時可采用樁基托梁擋土墻。本文結合某道路路堤邊坡加固工程實例，詳細介紹了樁基托梁擋土墻的設計方案及施工要點，對實際類似工程有一定的借鑒作用。

　　關鍵詞：路堤、樁基托梁擋土墻、邊坡、支護



　　擋土墻是抵擋土壓力、防止土體坍塌的構筑物，廣泛應用于土木建筑、水利水電、鐵道交通等工程建設中。近年來，隨著鐵路、公路和城市軌道交通的發展，往往需要在極其狹窄的場地、密集的建筑群或高填方區中設置擋土墻，采用單一傳統的重力式、懸臂式或扶壁式擋土墻，無法滿足工程要求，故其使用范圍受到限制。在此情況下，可考慮在擋土墻下設置托梁和樁基，利用托梁將擋土墻上所受作用力傳遞給樁基，來滿足對地基承載力的要求[1-2]。因此樁基、托梁和擋土墻常常作為一種支擋結構體系出現在工程實際中。

　　1、工程概況

　　擬建道路位于某經濟開發區，臨近高速公路及鐵路支線。在高速路北路0+500至0+700段的南側存在高20~24米的人工堆積邊坡，邊坡現有坡度1：1.0左右(如圖1)。堆積物以松散的素填土為主，在洪水或者堆載情況時，可能產生邊坡失穩，形成滑坡、崩塌、甚至泥石流等不良地質作用。另，邊坡下方有鐵路和國防光纜通過，修建高速路北支路前需進行邊坡整治，必須修建足夠擋墻進行邊坡支護。

　　

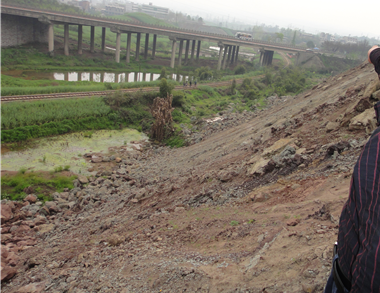

　　圖1 邊坡現場踏勘

　　2.場地工程地質條件

　　2.1 地形地貌及地質構造

　　地形為原始地形，場地地貌屬淺丘剝蝕地貌，分布圓形及橢圓形剝蝕山丘，山丘所夾沖溝。實測各勘探鉆孔地面標高為 356.40～377.40m，相對高差21 m左右。場區地質構造位于威遠背斜的東翼，呈單斜巖層產出，巖層產狀：傾角3～50°。場區基巖埋藏較淺，構造裂隙不發育。

　　2.2 場地工程地質條件

　　經鉆探揭露，場地內土層為雜填土、素填土以及第四系全新統殘坡積成因的粉質粘土組成，下伏基巖為侏羅系中統沙溪廟組泥巖組成。各地層土由上自下描述如下：

　　(1)素填土(Q4ml)：褐色，干～濕，成分以粘土和砂泥巖塊為主組成，含少量生活垃圾。結構松散。厚度0.3～11.8米。

　　(2)粉質粘土(Q4dl+el)：褐黃、黃灰色，濕，可塑，成分以粘粒、粉粒為主，含鐵錳質氧化物及結核。揭示層厚0～7.0m。

　　(3)泥巖(J2s)：紫紅色及深褐色，砂泥質結構，厚層狀構造，礦物成份以粘土礦物為主，局部段夾有夾砂巖透鏡體，巖質軟，巖層傾角近于水平。強風化帶巖體較破碎，巖體內有豎向裂隙，但不太發育，巖芯多呈碎塊狀、短柱狀，巖質極軟，巖芯具失水失壓開裂特征，極易軟化，ROD值10-50%;中風化帶泥巖，巖芯多呈柱狀與長柱狀，巖芯節長10-50cm，巖質稍硬，ROD值多在70-95%，含砂質增大。

　　有代表性的地層情況，詳見地質剖面圖(圖2)。

　　



　　圖2 有代表性的地質剖面圖

　　2.3場地水文地質條件

　　該區域內地表水體豐富，主要補給水源為大氣降水。

　　地下水主要為第四系土層中的孔隙水和基巖裂隙水，靠大氣降水補給。由于場地第四系松散層厚度大，空隙大，地下水集雨面積大，故場區地下水賦水性好，洪水期水量較豐。但勘察期間為枯水期，勘察時地下水位埋深10m以下。

　　3.方案選擇和設計

　　3.1方案選擇

　　本工程臨近高速公路和鐵路，安全重要性等級較高。擬建的道路邊線距紅線僅5m，無放坡空間。此外，該處的地形地貌最高相差約20~24米，且邊坡主要為人工堆積的填土，土體物理力學參數和自穩能力均較差。一旦邊坡失穩，其產生的后果不堪設想。

　　為了保證該永久性邊坡的穩定性，確保擬建道路、臨近高速公路及鐵路的運營安全，必須嚴格控制支擋結構的變形。由于場地范圍有限，放坡無法進行;另外，該邊坡主要為人工填土，錨桿無法發揮其有效作用;用傳統的懸臂樁或擋土墻，其側向位移難以控制。針對本工程的實際情況，結合本地區的工程經驗，綜合各項因素考慮，決定采用樁基托梁懸臂擋土墻的方案[3]。

　　3.2方案設計

　　根據工程場地的地形地貌，將該邊坡支護分為AB段和BC段。其中AB段的地面標高相差在10m以下，且鐵路界線距擬建道路邊線較遠，設計擋土墻下部的樁基均埋在土體中;BC段的地面標高相差在20m左右，且緊鄰鐵路界線，設計擋土墻下部的樁基有部分樁體出露地面以上。同時考慮AB段和BC段的樁基作為抗滑樁的效用[4-5]。由于篇幅所限，僅展示出BC段設計方案及示意圖(詳見圖3、圖4)。

　　



　　圖3 支護設計平面圖

　　



　　圖4 BC段支護設計剖面圖

　　(1)樁露出地面時，在抗滑樁后應采用擋板(C30)擋樁間土。樁露出地面高度在1.5m以下，僅采用擋板A; 若樁露出地面高度在1.5~5m,采用擋板A+擋板B。板的配筋由板的高度而定。

　　(2)抗滑樁(1.5m樁徑)樁端嵌入中風化巖5m以上且長度值應大于擋土墻底至強風化巖頂?shù)木嚯x值,預計平均樁長約25m;

　　4、樁基托梁擋土墻施工要求

　　4.1施工工藝流程

　　樁基定位→人工挖孔→護壁→安裝鋼筋籠→澆樁身砼→樁基檢側→托梁施工→擋土墻施工→養護

　　4.2施工注意事項

　　(1)擋土墻背填土應每600厚分層夯實，壓實系數不小于0.90。

　　(2)墻身沿長度每隔15～20m設一道寬20mm沉降縫(伸縮縫),縫處塞以瀝青防水層，或嵌入涂以瀝青的木板;

　　(3)墻身砼體強度達到設計強度的70%后再回填，并分層夯實。

　　5、變形監測

　　邊坡支護施工過程中，布設10個觀測點進行了變形監測。目前，該邊坡支護工程已完工1年，監測結果表明：擋土墻及墻后土體的位移和沉降均位于規范允許變化范圍內，邊坡處于穩定狀態，證明該支護方案可靠。

　　6、結束語

　　(1)樁基托梁擋土墻的特點是擴大了一般擋土墻的使用范圍。由于周邊用地情況、開挖條件及地質條件限制，采用樁基托梁擋土墻可將基底置于穩定地層中，以節約上部擋墻截面，節省造價，同時減少對坡體干擾。

　　(2)在邊坡復雜的周邊環境下，可采用多種方法相結合的方案，以保證其穩定定性。本工程選用樁基托梁扶壁式擋土墻的復合方案，加固效果良好，對于類似邊坡的處理具有一定的借鑒作用.

　　(3)施工中應建立健全的監測制度，做到信息化施工，以便及時掌握、調整施工方案，確保施工安全。
