【摘 要】本文引入均勻設計理論對粉砂土路堤碾壓方案進行了設計,嘗試提出較為適宜的現場碾壓技術。

　　【關鍵詞】公路路堤 粉砂土 碾壓實驗 均勻設計

　　粉砂土天然含水量高、CBR強度低、壓實性能差,施工碾壓成型困難,為南方濕熱公路建設中較為棘手的一類土體。國內外對粉砂土的壓實方法和壓實特性研究較少,且尚無定論。

　　一、粉砂土壓實影響因素

　　1、含水量

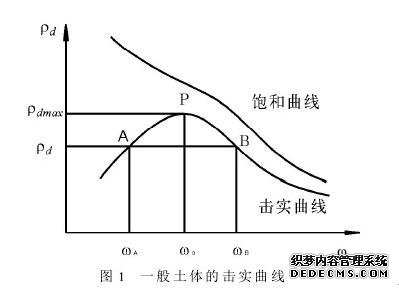

　　在較大含水量范圍內,大部分的土體都會表現出如圖1中所示的壓實特性[1]。圖中的壓實區間按含水量變化情況劃分為壓實干燥區域、濕潤區域兩個區間,分水嶺為壓實的最佳含水量ωo,在這些區間內土表現出如下的壓實特性。

　　從圖中可以看出,現場粉砂土的碾壓時含水量適宜控制在最優含水量ωo附近。

　　2、松鋪厚度

　　對某一確定的壓路機,薄鋪層的土層較厚鋪層的土體易于獲得高的壓實度,然而鋪層薄雖然壓實度提高,但壓實生產效率低,使施工成本增加。因而,在施工中,必須根據現場情況,選擇合適的松鋪厚度。

　　3、碾壓遍數

　　在壓實施工中,隨著碾壓遍數的增加,一般土體的壓實度會隨之增加,當壓實度達到某一程度時,碾壓遍數再增加,一般土體壓實度的增加很小或不再變化;而對于粉砂土甚至有可能在過多的碾壓遍數后,在碾壓表面土層發生開裂,引起壓實度的降低。

　　4、碾壓速度

　　在松鋪厚度一定時,壓路機傳給土體填方內的能量與碾壓遍數和碾壓速度之比值成正比。較低的碾壓速度時,單位面積內的振動次數比碾壓速度高時要多,因而使土體更容易達到密實;然而碾壓速度還與生產率有著密切的關系。所以,碾壓速度存在一個最佳值,即在保證壓實質量的前提下,選擇盡可能高的碾壓速度,以保證壓路機有較高的生產率。

　　5、壓路機的振動頻率和振幅

　　由于振動壓實理論的不完善與振動壓實工況的隨機性,以及土體物理特性的多變引起鋪層土體的剛度具有隨機性,這些都使得振動參數的選擇很復雜。目前的做法是,通過大量的實驗和統計分析,對各項振動參數給出一個合理的取值范圍。

　　二、均勻設計理論

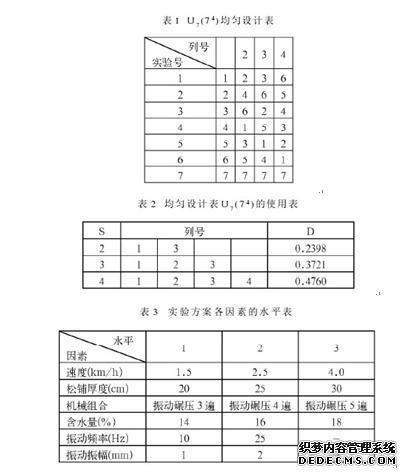

　　均勻設計是使用一套精心設計的表格安排實驗[2]。每一個均勻設計表有一個代號Un(qs)或Un*(qs),其中“U”表示均勻設計,n表示要做n次實驗,q表示每個因素有q個水平。實驗次數就是因素水平數目的均勻設計表,記為Un(qs)或Un*(qs);s表示該表有s列。例如表1是均勻設計表U7(74),它告訴我們,用這張表安排實驗要做7次實驗,這張表共有4列,最多可以安排4個因素。

　　每個均勻設計表都有一個使用表,指示我們?nèi)绾螐脑O(shè)計表中選用適當?shù)牧?以及由這些列所組成的實驗方案的均勻度。表2是均勻設計表U7(74)的使用表。從使用表中看到,若有2個因素,應選用1、3列來安排實驗;若有3個因素,應選用1、2、3這3列;若有4個因素,應選用1、2、3、4這4列安排實驗。

　　三、基于均勻設計方法的碾壓試驗方案

　　本實驗選取衡炎高速公路項目中具有代表性的樁號K16+800處為實驗路段,現場碾壓實驗主要考慮如下六因素對土體壓實效果的影響:含水量(3水平);松鋪厚度(3水平);機械組合(3水平);碾壓速度(3水平);振動頻率(2水平);振動振幅(2水平)。(見表3)

　　由于各因素的水平不同,本文采用基于混合水平的均勻設計方法,即取各不同水平數的公約數作為標準的水平數。考慮到此次實驗的實際情況,本文采用6因素、6水平、12次實驗,從DPS軟件設計者提供的標準均勻設計表即U12(66),如圖2;表4中含水量,松鋪厚度,機械組合,碾壓速度等因素的1、2水平表示的是表3中的1水平;表4中振動頻率,振動振幅的1、2、3水平表示的是表3中的1水平,其他以此類推。

　　四、現場檢測結果及分析

　　通過對現場各碾壓工藝下壓實度的檢測,得到如表4中的壓實度檢測結果:壓實度最大值達到了92.5%,而最小值只有86.8%,表明此類粉砂土在不同的碾壓工藝下其壓實度差異較大,因而有必要研究其較適宜的碾壓工藝,為實際施工提供參考依據。

　　本文采用DPS數據處理系統[3]對這些數據進行分析(如圖3),得到如圖4所示的結果:各因素水平分別為1.0002,1.0014,6.0000,6.0000,6.0000,1.0001,對應表3中各因素的水平可看出:行車速度在略大于1.5km/h,松鋪厚度在20cm～25cm,振動碾壓5遍,含水量為18%,振動頻率為25Hz,振動振幅略大于1mm時,此類粉砂土的壓實度達到最大值約為93.23%。

　　根據上述理論的最優碾壓工藝對土體進行現場壓實,結果發現現場實測平均壓實度為93.14%,與理論結果93.23%較為吻合。說明采用均勻設計理論進行粉砂土路堤現場碾壓實驗設計,有一定的合理性,但對于其他類型土體尚待進一步研究。

　　參考文獻：

　　[1] 沙慶林.公路壓實與壓實標準[M].北京:人民交通出版社,2001.

　　[2] 方開泰,馬長興.正交與均勻試驗設計[M].北京:科學出版社,2001.

　　[3] 唐啟義,馮明光.實 用 統 計 分 析 及 其DPS數據處理系統[M].

---
